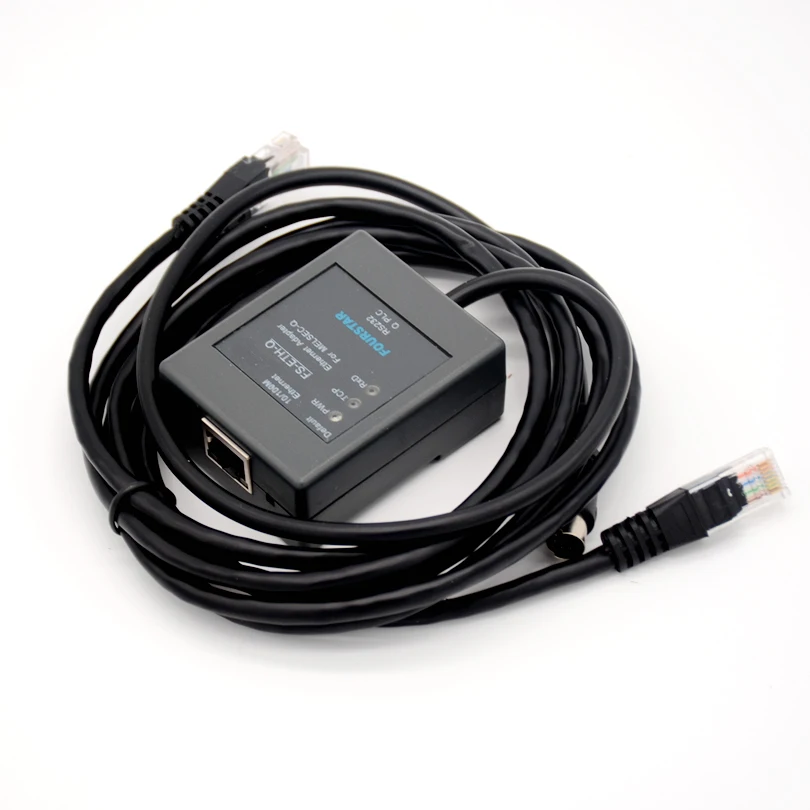

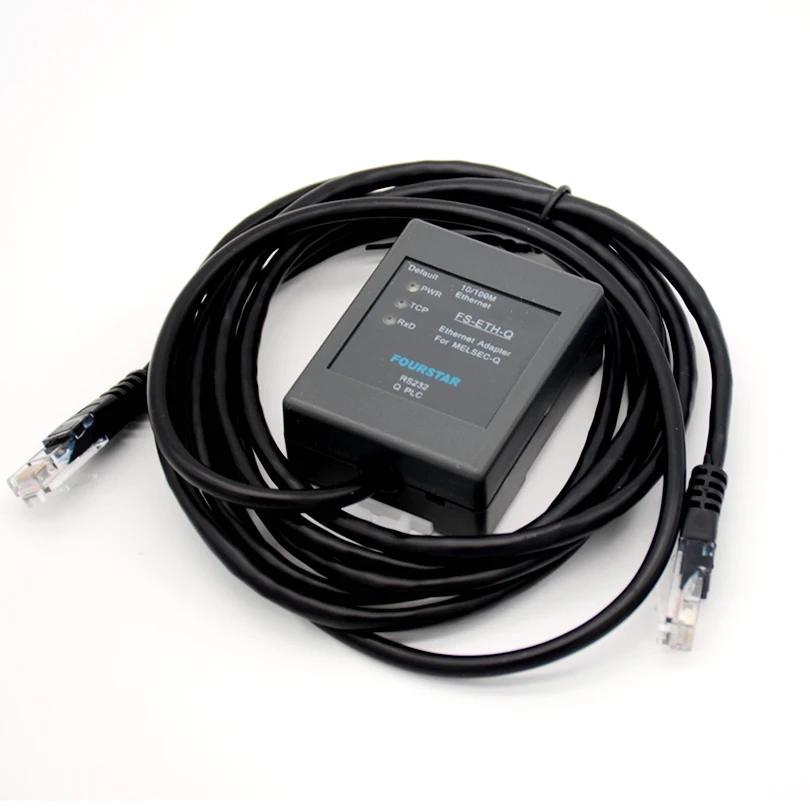

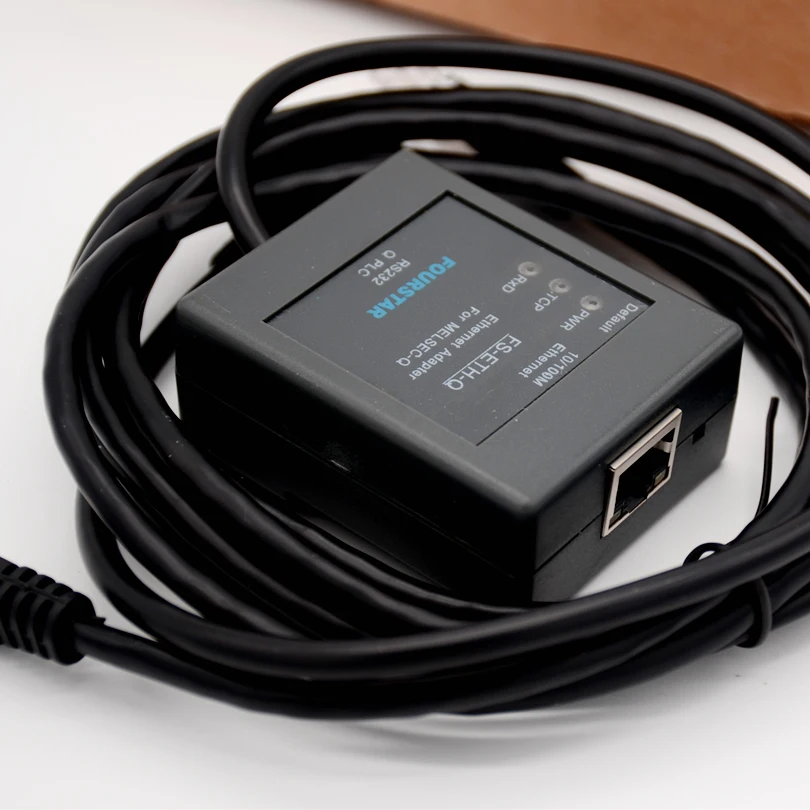

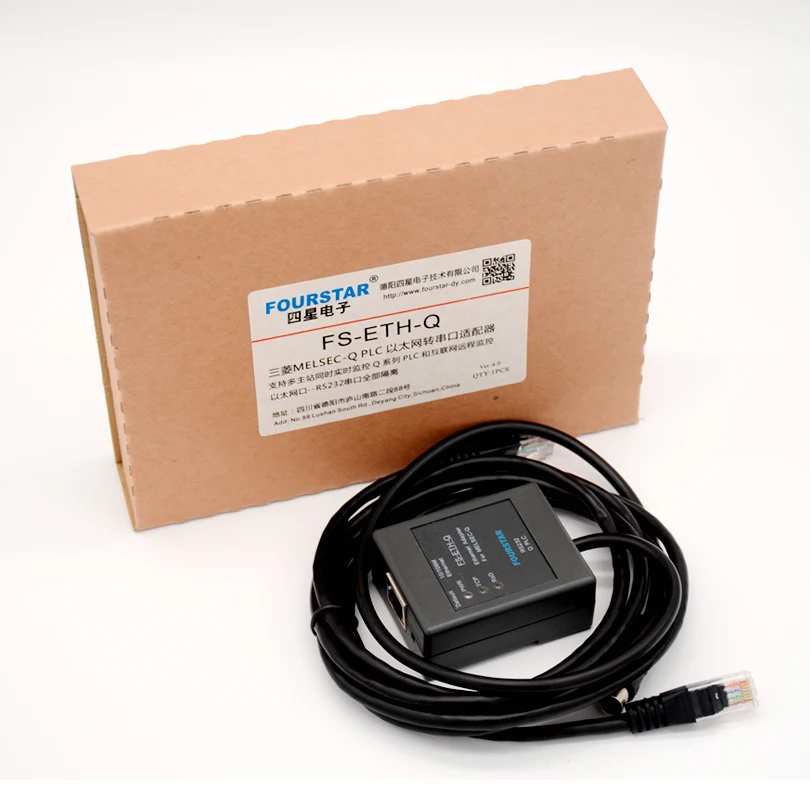

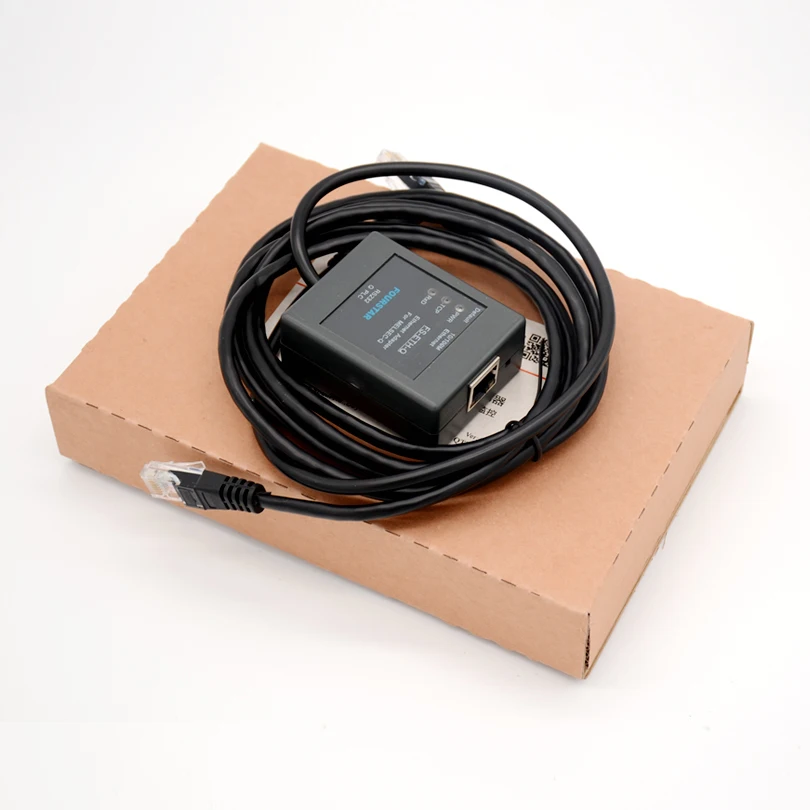

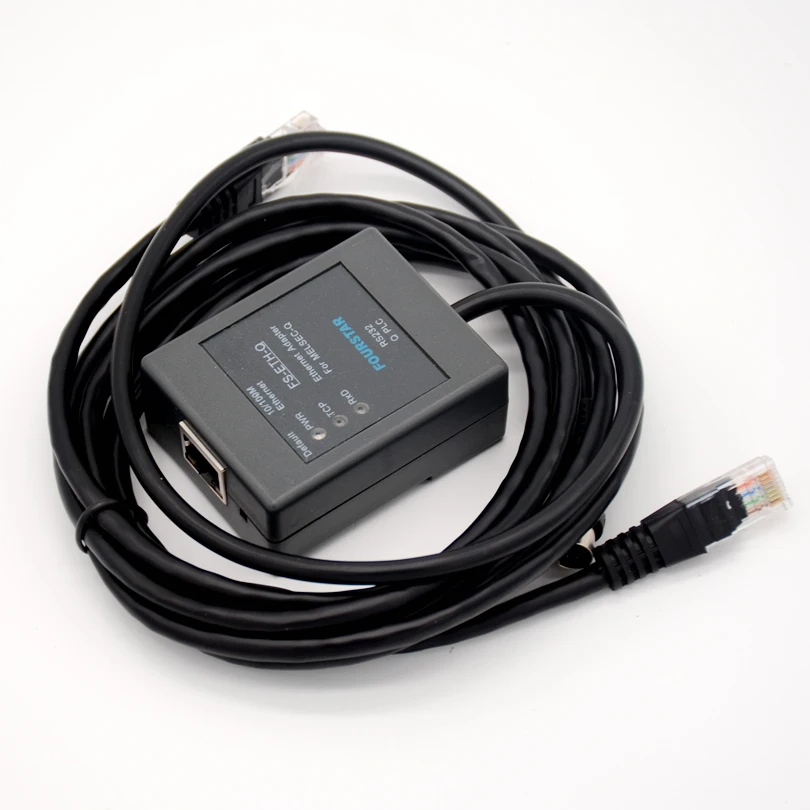

Серия Mitsubishi Q, Серия PLC, порт для адаптера Ethernet FSETHQ.

1. Обзор Четырехзвездочная электронная FS-ETH-Q-это промышленный последовательный порт для адаптера Ethernet для Mitsubishi Q series PLC. Пользователь может выполнять следующие функции через Настройку параметров: Обычный последовательный порт для сервера Ethernet, поддержка TCP или UDP, для обеспечения прозрачной передачи данных последовательного порта и сетевого порта. Стандартный шлюз MODBUS TCP/RTU определяет двунаправленный конверсии между протокол MODBUS TCP и протокол RTU. Мультиосновная станция делится серверным последовательным портом и обеспечивает мониторинг в режиме реального времени одного ПЛК или нескольких ПЛК. На одной последовательной портовой шине одновременно. Дистанционная загрузка ПЛК, загрузка данных по программе и мониторинг ПЛК. Через LAN или интернет Хорошо известно, что сообщение с последовательным портом направляется в режиме ответа master И slave (также известный как тип запроса, тип вызова). Поскольку эксклюзивные характеристики доступа последовательного порта определяет, что только одна главная станция (также известная как хост) может существовать только на одной батарее, таким образом, несколько основных станций не могут работать с подчиненной станцией ПЛК и одновременно осуществлять обмен данными. Рис. 11-это стандартная основная станция RS485, Топологическая сеть связи.

В FS-ETH-Q адаптер четырехзвездочная Электроника использует время технология разделения для того, чтобы определить время сеанса, с которыми сталкиваются люди, последовательный порт, как временной интервал, И доступ к последовательным портам нескольких основных станций может быть осуществлен через разумное определение времени для различных основных станций. После того, как серия будет закончена, последовательный порт будет отключен для других основных станций. Убедитесь, что все основные станции имеют равный доступ к данным. До 96 основных станций можно получить доступ к одному последовательному порту устройства или к нескольким последовательным портам устройств в автобус одновременно. Он может поддерживать несколько основных станций для сбора данных и управления ПЛК, в то же время, не изменяя Оригинальное программное обеспечение и системную группу. Работа каждой основной станции точно такая же, как при использовании одной основной станции. Рисунок 1-2 представляет собой многопрофильную топологию сети связи, используемую в адаптере на основе стандарта «FS-ETH-Q». Четыре основных станции на рисунке могут одновременно отслеживать и управлять ПЛК в режиме реального времени.

Особенности и преимущества: Технология разделения времени используется для поддержки до 96 основных станций, чтобы одновременно получить доступ к устройством последовательного порта или множественности устройств последовательного порта в шине, чтобы поддерживать многоцелевой компьютер, для одновременного сбора данных и управления ПЛК. В стандартной системе запроса основная станция может быть выполнена для мониторинга на месте, а основная станция B используется для центрального мониторинга, а основная станция C принимает данные в базе данных. Он подходит для системы, требуемой RS485/232/422 (также называется оплатой, системой ответа), а также для системы MODBUS. Обеспечить программное обеспечение драйвера виртуальных последовательных портов, чтобы обеспечить бесшовное обновление системы, а также улучшить уровень контроля и уровень. Он поддерживает прозрачное прямое подключение TCP/IP и двунаправленный преобразование в протокол модбустcp/RTU и полностью поддерживает различные настройки по. Возможность работы в режиме горячего ожидания с поддержкой нескольких хостов. Несколько компьютеров могут работать точно так же или по для другой коллекции и мониторинга одновременно, и не влияет на управление по. Если один компьютер парализован, другие компьютеры могут продолжать работать без какого-либо влияния, удваивая надежность системы. Он имеет мощное обнаружение неисправностей сети и автоматический механизм повтора. Промышленный дизайн, с сильной защитой от помех, последовательные порты и сетевые порты изолированы друг от друга. Миниатюрный дизайн, объем меньше, чем упаковка сигарет, стандартный способ установки направляющей DIN35mm. В FS-ETH-Q адаптер четырехзвездочная электрон разработан в соответствии с промышленным стандартом, который поддерживает автоматическое восстановление отключения электричества или отключения сети, И имеет полную индикаторную лампу, чтобы указать рабочее состояние адаптера. Интерфейс связи принимает на себя электрическую изоляцию и защиту от молнии, которые могут работать стабильно в течение длительного времени в сложном электромагнитном пространстве. Использование этого продукта и параметров очень просты, используя настройки IE browser, нет необходимости в специальных настройках по. Четкое видение, потребители не должны иметь сложную сетевую информацию, очень подходит для автоматизации электрических приборов, автоматизации приборов и других специалистов в области промышленного контроля.

2. Характеристики и Основные технические параметры

3. Описание внешней структуры и компонентов

3,1. Светодиодный индикатор: Есть три светодиодный индикаторы на панели для указания рабочего состояния, как указано в таблице 3-1.

3,2, кнопка по умолчанию: нажмите кнопку и удерживайте ее более 3 секунд, а пароль модуля будет восстановлен до заводской настройки по умолчанию: пустой пароль (без пароль); ip-адрес модуля восстановлен до заводской настройки по умолчанию: 192.168.1.254, статический IP режим, шлюз: 192.168.1.1, маска подсети: 255.255.255.0, так что, когда пользователь забывает ip-адрес и пароль модуля, это сброс до заводского значения по умолчанию. 3,3, интерфейс Ethernet:

3,4 RS232 интерфейс: RS232 интерфейс является MD6M pin вилкой/корейский производитель кабелей в соответствии с Mitsubishi Q ПЛК серии техническими характеристиками, его сигнал механизм согласуется с программированием порт (MD6F) Q ПЛК серии, И имеет 0,5 м кабель переменного тока. Пользователю для получения точного результата нужно всего лишь в том, чтобы подключить MD6M типом штепсельной вилки FS-ETH-Q прямо в порт программирования разъем Q серии PLC и не нужен другой источника питания.

4, описание параметр настройки

4,1, укажите интерфейс настройки параметров: Для установки параметров, без специальной настройки программного обеспечения, используется браузеры Windows IE. Данный подход заключается в следующем: Сетевой порт адаптер подключается к сети порт компьютер с четырехъядерным процессором сетевой кабель, или к сетевой порт коммутатора Ethernet WiFi модуль с сетевой кабель, И другие сетевой порт коммутатора устройство подключено к сети порта компьютера. Подключите последовательный порт адаптера в коммуникационный порт ПЛК и включите рабочая сила ПЛК. Установите параметры IP компьютера, как: ip-адрес = 192.168.1.X(X = 2 ~ 253); Маска подсети = 255.255.255.0; Шлюз = 192.168.1.1. Как показано на рис. 41.

Нажмите кнопку по умолчанию в верхней части адаптера и удерживайте ее более 3 секунд. После перезапуска модуля, ip-адрес модуля будет восстановлен до заводской настройки по умолчанию: 192.168.1.254; Пароль модуля будет восстановлен до пустого пароль. В адресной строке IE browser, укажите ip-адрес модуля: 192.168.1.254, воспроизвести вход для заказа на выход, в это время не нужно вводить пароль, непосредственно нажмите на кнопку «вход», чтобы перейти на рис. 4 / 2. Интерфейс настройки параметров.

Примечание: необходимо убедиться, что ip-адрес компьютера и адаптер находятся в одном и том же сегменте сети и отличаются, т. Е. Первые три элемента ip-адреса одинаковые, а четыре элемента отличаются, прежде чем компьютер сможет получить доступ к модулю. В этот чехол, ip-адрес компьютера 192.168.1.108; Ip-адрес адаптер 192.168.1.254; Маска подсети два 255.255.255.0; И адрес шлюза для двух, 192.168.1.1. Кнопка отменить: не сохраняет параметры, чтобы выйти из интерфейса настройки. Кнопка отправки: сохранения параметров и перезапуска модуля. Каждый раз, когда вы устанавливаете параметр, вы должны нажать кнопку, чтобы сохранить параметр и перезапустить модуль, и новый параметр будет иметь эффект. Если Вы меняете IP-адрес модуля, вам нужно будет в следующий раз, когда вы войдете в Новый IP-адрес. Если вы забудете IP адрес или пароль, нажмите кнопку по умолчанию, чтобы вернуть заводской адрес и пароль по умолчанию. 4,2, Описание параметров:

Например: NoDataRestart = Enable, NoDataRestartTime = 20, функция: если последовательный порт или сетевой порт модуля не имеет передачи данных по какой-либо причине (например, помехи), модуль будет ждать 20 секунд и перезапуск, чтобы избежать повреждения модуля из-за помех. Эта функция, как правило, отключена (отключена).

Примечание: настройка параметров действительна, только когда функция связи для многофункциональной станции включена, то есть включить несколько хостов (включить многофункциональную зарядку) = Yes Инструкция для ответа timeout) и Время в режиме коллизии RS485 (время обнаружения коллизии RS485). Эти два параметры имеют отношение к скорости передачи данных в разъем последовательного порта ПЛК, скорости отклика устройства последовательного порта, длине инструкции по отправке и программному обеспечению для верхнего компьютера пользователя. Он должен быть установлен на месте. См. Образцы в приложении к этому руководству.

Примечание: после смены пароль, для входа в интерфейс настройки веб-страницы необходимо использовать новый пароль. Если пользователь забывает пароль, нажмите кнопку Defaule, чтобы восстановить заводские настройки (без пароль).

5, применение FS ≤ ETH Q.

FS-ETH-Q представляет собой продукт, который состоит из много функций, который может использоваться как обычный Ethernet транзита сервера воплотить в жизнь двухсторонней прозрачной передачи данных от последовательный порт Ethernet, И поддерживает общий режим работы сокета и связь с виртуальными последовательными портами, И также может использоваться в качестве стандартного шлюза от MODBUS TCP до RTU для достижения двунаправленного преобразования из MODBUS TCP в протокол MODBUS RTU. Является одной из самых популярных моделей FS-ETH-Q заключается в том, что он поддерживает несколько мастер станции для того, чтобы получить доступ к одному или более ПЛК устройств в режиме реального времени в одно и то же время. 5,1. Как обычный сервер последовательного подключения к Ethernet 5.1.1 в качестве общей настройки для обычного последовательного порта к Ethernet-серверу FS ≤ ETH Q используется как общий последовательный порт к Ethernet-серверу: Настройки серии (настройка параметров последовательного порта): Baundrate (скорость передачи данных), база данных (бит данных), паритет (бит проверки), пробки (стоп-бит), контроль потока (контроль потока должен быть таким же, как и связанный параметр последовательного порта ПЛК, в противном случае он не может нормально общаться. Среди них нет выбора контроля потока. Настройки Advaced (дополнительные настройки): перезапуск без данных (без модуля перезапуска данных) = отключение (без времени перезапуска данных); Без времени перезапуска данных (): не имеет значения, чтобы установить после запрещения. Настройки нескольких хостов (Настройка нескольких основных станций): протокол (протокол) = нет (прозрачная передача без протокол); Включить многохост (включить многопрофильную станцию) = No (запрещена функция многофункциональной основной станции); Время работы инструкции (время ответа RS485): отключение функции многофункциональной основной станции после создания бессмыслового; Время возникновения коллизии RS485 (Время обнаружения коллизии RS485): отключение функции многопрофильной станции после создания бесцельной. Настройки NetworkSettings (настройка параметров сети):DeviceIP (ip-адрес модуля): у каждого сетевого устройства в одной LAN должен быть другой ip-адрес и тот же адрес сегмента, то есть, первые три IP-адреса одинаковые, а Четвертое-разные, например: 192.168.1. Х. Подсеть: должна быть такой же, как маска подсети локальной сети. Например: 255.255.255.0. Шлюз: должен быть таким же, как локальный LAN-шлюз. Например: 192,168. . 1,1. Другие параметры устанавливаются в соответствии со следующими топами сетевых подключений. 5.1.2 компьютер и Mitsubishi Q-Series PLC, подключается через Ethernet Соединение между компьютером и FS-ETH-Q может использовать Стандартное программирование сокета или программное обеспечение виртуального последовательного порта. Хорошая вещь в использовании программного обеспечения для виртуальных последовательных портов заключается в том, что пользователь не должен программировать. После простой установки программного обеспечения для виртуальных последовательных портов в компьютере, виртуальный последовательный порт может быть сгенерирован на компьютере. В настоящее время, так же, как последовательный порт компьютера соединен с последовательный порт, FS-ETH-Q с помощью кабеля. Таким образом, пользователь может использовать Оригинальное программное обеспечение для общения с устройством последовательного порта пользователя без каких-либо изменения. После того, как Виртуальная последовательный порт программного обеспечения USR-VCOM, устанавливается в папку инструкция по эксплуатации на четырехзвездочная электронный компакт-диска, компьютер можно подключить к FS-ETH-Q через виртуальный последовательный порт программного обеспечения. Затем программное обеспечение для программирования Mitsubishi GX можно использовать для загрузки, загрузки и мониторинга данных программ ПЛК, а также для контроля многих программ, таких как Kingview, можно использовать для мониторинга и управления ПЛК. Специальное примечание: FS-ETH-Q, пожалуйста, используйте USR-VCOM виртуальный последовательный порт программного обеспечения в папке данного пособия, не может использовать vcomm виртуальный последовательный порт программного обеспечения и в других папок. Рис. 5,1-1, FS-ETH-Q установлен в качестве сервера TCP, и виртуальный последовательный порт программного обеспечения на компьютере устанавливается по TCP клиента. После установки TCP-соединения, в компьютере генерируется последовательный порт COM3, и пользователь может связаться с ПЛК, выбирая порт COM3 для последовательного порта приложения в компьютере.

Параметры связи порта программирования Mitsubishi Q-series PLC: биты данных = 8 бит, проверки бит = нечетные (проверка нечеткой), стоп-Биты = 1 бит, И скорость передачи данных составляет 9600 бит/с, для коротких, 9600, 8O1. Здесь, несмотря на то, что Mitsubishi FX и q-серия ПЛК может общаться с 9,6 кбит/с и более до 115,2 кбит/с скорость передачи данных, компьютера и PLC подключаются к компьютеру всегда используйте 9,6 кбит/с скорость передачи данных для он-лайн для первого соединения, и информируем вас о PLC, что PLC будет использовать Новинка скорости передачи, далее И fsethq скорость передачи данных не может автоматически адаптируется, таким образом, fsethq можно использовать только 9,6 кбит/с скорость передачи данных.

Настройки для Mitsubishi GX, программное обеспечение для программирования разработчика: При настройке трансферного программного обеспечения Mitsubishi programming software GX, нажмите в основном меню «Настройка онлайн-передачи», чтобы установить com-порт как порт, производимый в программном обеспечения VCOMM для виртуальных последовательных портов, И скорость передачи данных 9,6 кбит/с. Следующего использования одна и та же, как с использованием традиционных QC30R2-based кабель, который используется для загрузки, скачивания, сравнения, мониторинг и тому подобное программы данных.

5,2, последовательный порт сервера несколько мастер-станций Эта функция является самой большой изюминкой этого продукта. Многопрофильная связь может быть выполнена независимо от того, использует ли FSETHQ беспротокол передачи или шлюз модбустcp/RTU (подключение к модбустcp master и MODBUSRTU slave). Мульти-мастер-станция функцию совместного использования четырехзвездочная электронный FS-ETH-Q адаптер не может быть принята технология разделения и время сеанса разового доступа последовательный порт определяется в качестве одного из временных интервалов, И последовательный доступ к многофункциональной основной станции может быть осуществлен путем разумного распределения времени для различных основных станций. После того, как время работы будет закончено, другой основной станции будет предоставлен последовательный порт. Убедитесь, что все основные станции в состоянии получить данные точно. До 96 мастер станции может использоваться одновременно для того чтобы получить доступ к последовательный порт устройства или нескольких последовательный порт устройств на автобусе, поддерживает мульти-мастер-станция для того, чтобы одновременно для сбора данных и управления в одно и то же время, И не нужно менять Оригинальное программное обеспечение и системную настройку, И использование каждой основной станции, одна главная станция точно такая же. Обратите внимание на то, что FS-ETH-Q реализует мастер-слейв-ответ (также называется запрос-тип) RS485/ RS422/ RS232 сети для мульти-станции связи, как, например, MODBUS. И программное обеспечение для программирования ПЛК не поддерживается множеством компьютеров основной станции, и программа ПЛК загружена, загружена, контролируется и нравится одновременно, Поскольку Программа связи программного обеспечения для программирования ПЛК не полностью подготовлена в соответствии с режимом ответа master-slave, один компьютер загружает программа из ПЛК, И другие компьютерные комплектующие будет также скачать программу ПЛК в одно и то же время, и, в результате чего происходит? Это безсмысленно для того, чтобы сделать это!). Программное обеспечение для настройки, например, Kingview или сенсорный экран, должно использоваться для развития связи с несколькими отделениями. 5.2.1. Настройка FS-ETH-Q как мульти-мастер-станция общий последовательный сервер FS-ETH-Q поддерживает TCP подключение до 96 мастер станций, тем больше подключенных мастер станций и замедление скорости отклика, мы считаем, что скорость ответа может соответствовать общим требованиям промышленного контроля, когда количество мастер-станций не более 4, Скорость реакции, эквивалентно одной мастерской станции. Настройки для FS-ETH-Q: Такие как информация об устройстве (информация об устройстве), параметры серии (Параметры последовательного порта) и так далее, пожалуйста, см. Предыдущий комментарий, не повторяйте здесь. Рисунок 5,2/1 снимок экрана настройки при FS-ETH-Q имеет последовательный порт сервера в качестве сервера мульти-мастер-станция, а также ключевые моменты заключаются в следующем: Набор ip-адрес FS-ETH-Q для того, чтобы быть таким же, как и первые три позиции IP адреса других устройств в сети. Четвертого товара отличается друг от друга. Установите номер порта для FS-ETH-Q. Если это Modbus TCP к RTU gateway, это, как правило, использует порт 502. Режим работы = TCP-сервер (TCP-сервер); Протокол = нет (без прозрачной передачи Протокол), установленный в соответствии с фактическим использованием. Включить несколько хостов = да (включена многофункциональная функция); Время выхода инструкции (время ответа команды RS485) = установка на месте в соответствии с фактическими условиями; Время в процессе разгрузки RS485 = время обнаружения коллизии RS485 = место устанавливается в соответствии с реальной ситуацией;

Основной станцией является установка, когда компьютер: Когда основной станцией является компьютер с сетевым портом, ip-адрес каждого компьютера устанавливается на другой адрес в одном и том же сегменте сети. Если вы используете режим беспротокольной передачи, вы можете установить и использовать программное обеспечение для виртуальных последовательных портов, оснащенное оптическим диском, И установите Рабочий режим программного обеспечения виртуального последовательного порта на каждой основной станции компьютера к TCP клиенту (TCP Client), а также Подключите IP-адрес и номер порта, который есть в FS-ETH-Q. После того, как соединение TCP будет создано, на компьютере будет произведен последовательный порт, и пользователь будет выбрать использовать этот последовательный порт в своем программном приложении для общения с ПЛК, точно так же, как ПЛК подключается напрямую к компьютеру. В последовательный порт, Главная плата компьютера один и тот же. Если вы используете шлюз MODBUS TCP/RTU, вам нужно только выбрать использовать протокол MODBUS TCP в основной станции, компьютерное программное обеспечение для приложения (например, король настройки и другое программное обеспечение для настройки) чтобы задать IP-адрес и номер порта подключенного FS-ETH-Q, И указать адрес пользовательской подчиненной станции, устройство последовательного порта и другие соответствующие параметры. Основная станция является определение в последовательный порт комплектация: Если основной станцией является устройство последовательного порта, например, сенсорный экран, последовательный порт основной станции ПЛК, компьютер и т. Д., для подключения к серверу Ethernet необходимо использовать обычный последовательный порт для подключения к основной станции, устройство последовательного порта и FS-ETH-Q, Для того, чтобы установить последовательный порт для оптоволкна вай-сервер как Клиент TCP (TCP клиента) для подключения к IP адрес и номер порта FS-ETH-Q. Использование TCP-соединения как подключение основной станции, последовательный порт непосредственно к пользовательской подчиненной станции, последовательный порт. 5.2.2 топология сетевого соединения для многоцелевой связи Рис. 5,2-2-топология многопрофильной станции, прозрачной сети связи без протокол. Несколько первичных станций могут отслеживать ПЛК в реальном времени одновременно, и каждая основная станция может использовать одинаковое или разное программное обеспечение для мониторинга настройки.

5.2.3 несколько важных параметров, настройки для связи нескольких станций Следующие параметры времени очень важно для связи с несколькими основными станциями, включая надежность и скорость отклика связи с несколькими основными станциями. Эти параметры имеют отношение к пользовательскому оборудованию, прикладному программному обеспечению и скорости передачи данных в последовательном порте и т. д. пользователь должен установить его в соответствии с реальной ситуацией на сайте. Время выхода инструкции (время ответа RS485): Максимальная разница во времени между сетевым портом пользователя и сетевым портом для получения данных инструкции. Этот параметр имеет отношение к скорости порта er устройства порта последовательного порта пользователя, скорости ответа устройства порта последовательного порта, длине инструкции по отправке и так далее. Обычно настраивается на 256 мс, уменьшает возможность улучшения скорости связи, увеличивая возможность адаптироваться к передачи большого блока данных. Диапазон настроек этого параметр составляет 32 ≤ 8000 мс. Время в процессе возникновения коллизии RS485 (время обнаружения коллизии RS485): Модуль обнаруживает, что шина RS485 находится в режиме ожидания для передачи данных в автобус, что связано со скоростью передачи данных в порт последовательного устройства пользователя, скорость отклика устройства последовательного порта, и т. Д. Этот параметр имеет значение, как правило, начиная с 150 мс, сокращая скорость общения и увеличивая устойчивость связи. Диапазон настроек этого параметр составляет 5-255 мс. Без перезапуска данных (без перезапуска данных), без времени перезапуска данных (без времени перезапуска данных): Эта функция похож на сторожевой функции и предназначена для того, чтобы повысить надежность системы. Когда последовательный порт или сетевой порт по какой-либо причине не имеет передачи данных, модуль перезапускается после ожидания заданного времени. Эта функция, как правило, отключена, пользователь может решить, включить ли эту функцию в соответствии с реальной ситуацией в области, бесчисленные, в зависимости от настройки времени перезапуска: 5 ≤ 1270 секунд. См. Приложение ниже для определения примера этих двух параметров: 5,3 удаленной связи по сравнению с Интернет FS-ETH-Q может осуществить удаленной связи по всему миру через Интернет, независимо от того, с использованием проводного широкополосного доступа или 3G беспроводной Интернет, до тех пор, пока есть сети можно использовать Интернет общения. Есть много вариантов удаленной связи в Интернете, например, картографирование портов, vpn-соединение и так далее. Независимо от того, какая схема вам нужна, чтобы иметь маршрутизатор, подключенный к сети Интернет, для решения проблемы IP-адреса маршрутизаторов удаленного доступа через Интернет, как правило, есть следующие два способа: Более высокая плата за использование приложения с фиксированным ip-адресом от Интернет-оператора. С динамическим разрешением домена, бесплатное или оплаченное имя домена применяется к динамическому сервису домена, а имя домена используется для замены ip-адреса, таким образом, имя домена будет точка на ip-адрес в режиме реального времени, независимо от изменения IP-адреса, Так же, как мы обычно ходим на веб-сайте. В настоящее время многие поставщики динамических домен (DNS), такие как арахисовая оболочка, обеспечивают бесплатное и платное динамическое обслуживание домена, а также могут проконсультироваться с сервисом и тарифом на динамическое имя домена. Сначала пользователь должен применить домен к поставщика DNS-услуг и прописать его на роутер, который подключен к серверному модулю, таким образом, доступ в Интернет может быть осуществлен с помощью режима имени домена. Рисунок 5,3/1-это коммуникационная сеть топологии FS-ETH-Q на Интернет. В FS-ETH-Q подключен к ПЛК расположены к конвертеру TCP сервер и подключением к Интернет через роутерами. Компьютерам в разных местах нужно только убедиться, что они могут получить доступ к сети Интернет; Другой последовательный порт в разных местах может быть передан на Ethernet-сервер, например, на FS-ETH-Q четырехзвездочной электроники, который устанавливается на TCP-клиента. Рисунок 5,3/1 позволяет компьютерам, чтобы получить доступ к PLC, удаленно с помощью Интернет или использовать последовательных устройств, таких как сенсорных экранов для того, чтобы общаться с ПЛК в разных местах. Новости. Можно загружать, загружать данные о порядке работы ПЛК, отслеживать доступ к ПЛК и многопрофильной станции.

В этом примера, для имени домена используется бесплатное динамическое имя домена арахиса, к которому применяется: fourstar.vicp.cc роутер-это роутер с функцией разрешения динамического домена, на котором мы вводим номер аккаунта и пароль, который мы применяем к компании арахиса, вы можете увидеть название домена fourstar.vicp.cc. Решение, как показано на рис. 5,3-2.

Роутер также необходимо задать в качестве карты портов, как показано на рис. 5,3-3. Таким образом, когда клиентская сторона удаленного места соединяет имя домена fourstar.vicp.cc и порт 8899 через Интернет, ip-адрес доменное имя fourstar.vicp.cc (то есть, внешний сетевой адрес маршрутизатора) будет автоматически изучен, а адрес внутренней сети-192,168. 1,254 и номер порта 8899 маршрутизатора доступны в порт 8899, так же есть возможность удаленного доступа к FS-ETH-Q и ПЛК подключен к нему через Интернет.

Как клиент, компьютер может получить доступ к сети Интернет через роутер, или не через роутер, или использовать GPRS, 3G, 4G, WiFi и т. Д., до тех пор, пока он может подключиться к сети Интернет. Роутер на рисунке 5,3/1 можно также использовать 3G маршрутизатор и 3G сетевая карта для того чтобы осуществить Интернет беспроводной связи по всему миру. Беспроводная связь между модулями и ПК может быть осуществлена до тех пор, пока они могут работать в беспроводном Интернете. При использовании беспроводной связи, Метод настройки в основном такой же, как и метод настройки, описанный выше, за исключением того, что использование маршрутизатора 3G и беспроводной сетевой карты, производимые различными производителями, может отличаться. Пожалуйста, ознакомьтесь с руководством по эксплуатации. Когда модуль находится на стороне сервера, лучше подключить его к маршрутизатору 3G с функцией динамического имени домена. То, что нужно, доведенные до пользователей заключается в том, что в настоящее время мобильный TD-SCDMA 3G и Unicom WCDMA 3G сетевые карты использовать частной сети IP адреса, можно использовать только как клиентов, не может использоваться как Серверная сторона, чтобы принять клиентский доступ, Телеком CDMA2000 EVDO 3G Интернет-карты использовать ip-адреса в сети, Может использоваться как сервер или клиентская сторона, поэтому мы рекомендуем использовать сетевую карту CDMA2000 EVDO 3G.

6. Частые вопросы

6,1. При использовании FS-ETH-Q для последовательной связи нескольких хостов, каков скорость ответа каждого хоста? Скорость ответного сигнала многоузловой связи, безусловно, медленнее, чем у одного хоста. Чем больше количество хостов, тем медленнее реагирует. Как правило, в тех случаях, когда количество узлов составляет менее 4, скорость реакции могут соответствовать требованиям общего промышленная система управления, и скорость отклика осуществляется так же, как и одной мастерской станции. 6,2. Почему я могу использовать FS-ETH-Q воплотить в жизнь мульти-хост? После нескольких часов нормальной работы связь была отключена. В последовательный порт не может получать данные ведомого устройства. После того, как питание снова включается, оно может вернуться к нормальной работе. Это связано с тем, что для увеличения этого времени зазор в процессе коллизии RS485 установлен слишком маловато. Для того, чтобы повысить надежность системы вы также можете включить функцию перезапуска без данных и установить время перезапуска данных без на соответствующее значение, так что, когда время перерыва связи превышает это значение, модуль будет повторно включен. Запуска двигателя. 6,3. Почему один компьютер использует программное обеспечение для программирования ПЛК для загрузки, загрузки, мониторинга и т. Д. Через FS-ETH-Q и ПЛК, и работает нормально, когда используется несколько компьютеров, чтобы выполнять эти операции одновременно? Используйте FS-ETH-Q, чтобы реализовать многопрофильную связь, поддерживает ответ на вызов master-slave (также называется запрос) сеть RS485/RS232/RS422, например, протокол связи MODBUS или свободный порт. Не поддерживает несколько мастер-компьютеров, чтобы использовать программное обеспечение для программирования ПЛК для загрузки, загрузки, мониторинга и других операций на ПЛК одновременно, поскольку Программа связи программного обеспечения для программирования ПЛК не полностью записана в соответствии с режимом ответа master-slave, И это связано с внутренней перезаписью программ и данных ПЛК (предположим, что один компьютер загружает программа из ПЛК, а другой компьютер также загружает программа на ПЛК одновременно время. Что случилось с полученным результате? И это не смысл в том, чтобы сделать это!). Для развития многопрофильной связи, пользователь должен использовать программное обеспечение настройки, например Kingview или сенсорный экран. 6,4. В руководстве пользователя, FS-ETH-Q поддерживает скорость передачи данных прозрачную передачу. Почему он не может общаться, когда он используется для других специальных коммуникаторов PROFIBUS, MPI, PPI, CC-Link или PLC интерфейса RS485? Любой последовательный к серверу Ethernet, последовательный к беспроводному устройству и т. д., используется для соответствия асинхронному режиму последовательной связи UART, физический интерфейс может быть интерфейсом RS232, RS485, RS422. В то время как PROFIBUS, MPI, PPI, CC-Link и т. д. имеют физические интерфейсы RS485, они являются выделенным протокол на fieldbus и не следуют асинхронному последовательному способу связи UART.

Приложение: Используйте FS-ETH-Q, чтобы воплотить в жизнь примера программа мониторинга Mitsubishi Q series PLC одновременно с помощью нескольких мастер-станций

Группа Wang и Mitsubishi Q серии ПЛК, multimaster station, тест связи. Приложение ПЛК и инженерные документы Kingview в этом чехол, хранятся в Папка: Mitsubishi Q PLC программа и Kingview engineering Как показано в FIG.1, при этом, например, в FS-ETH-Q используется для подключения к-серии PLC и компьютера, И USR-VCOM виртуальный последовательный порт установки программного обеспечения на компьютере для того чтобы произвести виртуальный последовательный порт, И последовательный порт выбран в программном обеспечения Kingview, чтобы реализовать прозрачную безпротокольную передача данных последовательного порта и порта программирования Mitsubishi Q-series PLC.

В отношении программного обеспечения для виртуальных последовательных портов, верхнее компьютерное программное обеспечение Mitsubishi Q series PLC, например, программное обеспечение для программирования, король настройки и другое программное обеспечение для настройки, необходимо, чтобы обнаружить DSR сигнала последовательного порта для того, чтобы запустить. Однако, последовательный порт, генерируемый по виртуальным последовательным портам VCOMM, не имеет сигнала DSR, поэтому ему необходимо использовать сгенерированный последовательный порт DSR, эффективный виртуальный последовательный порт по для Mitsubishi Q series PLC, такие как USR-VCOM виртуальный последовательный порт программного обеспечения. Как показано на рис. 3.

Примечание. В соответствии с инструкциями по Kingview, вам нужно изменить номер lPortNumber = подключенный компьютерный строковый номер (или номер виртуальной строки) в C:\ Program файлы (x86)\ kingview \ DRIVER \ EZUser.ini текста. Это к сведению, что в то время как plc, как, например, mitsubishi FX, q-серии, может общаться с помощью скорость передачи данных 9,6 кбит/с до 115,2 кбит/с, компьютер-это всегда в связи с 9,6 кбит/с скорость передачи данных в том случае, если компьютер в первую очередь подключен к ПЛК, И говорит ПЛК, что в следующий раз будет использоваться новый набор передачи данных о скорости передачи данных, последовательный Интернет-сервер не может автоматически соответствовать скорости передачи данных, таким образом, только в том случае, 9,6 кбит/с скорость передачи данных может использоваться.
