Односторонний релейный модуль/выключение/отключение питания/Задержка

---

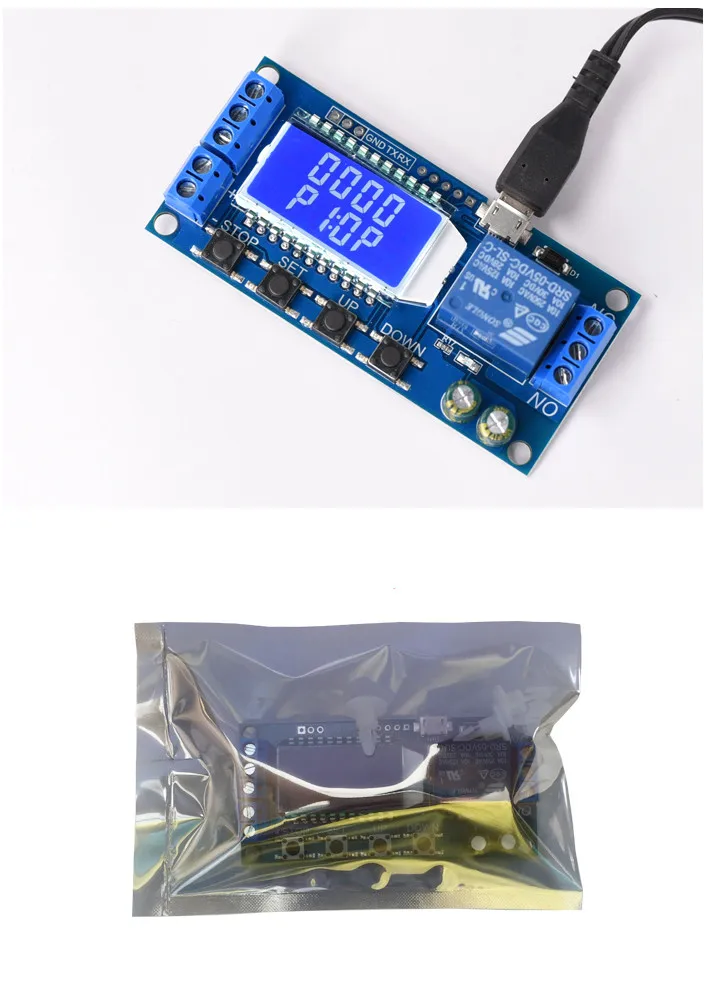

Жидкокристаллический дисплей этого продукта очень четкий, простой в использовании и мощный. Основные характеристики модуля: 1. С ЖК-дисплеем, текущий режим и параметры четкие с первого взгляда, очень четкие, простые и практичные; 2. Поддержка триггера высокого и низкого уровня, контроль количества переключателей, подходит для большинства случаев; 3. Широкое напряжение источника питания (6 ~ 30V) поддерживает micro USB 5,0 V источника питания, что очень удобно в использовании; 4. Поддержка загрузки данных UART и настройки параметров; 5. Одна Кнопка аварийной остановки (кнопка остановки), с защитой обратного соединения, обратное соединение не горит; 6. Добавлен режим сна. После включения в течение 5 минут не будет работать, и ЖК-подсветка автоматически отключается; Любая Кнопка просыпается; 7. Различные параметры OP, CL и LOP могут быть установлены. Эти параметры независимы друг от друга и сохранены отдельно. 8. Все параметры настройки автоматически включаются и сохраняются. Параметры продукта: 1: Рабочее напряжение: 6-30 в поддерживает micro USB 5,0 в источник питания 2: триггер источника сигнала: триггер высокий уровень (3,0 V ~ 24V), низкий уровень триггера (0,0 V ~ 0,2 V), переключение, контроль качества (пассивный коммутатор). 3: Выходная мощность: может управлять устройствами в пределах 30 В 5А или в пределах 220В 5А 4: тихий ток: 15 мА Рабочий ток: 50 мА 5: Рабочая температура: -40-85 °C; 6: Размер: 80 мм * 38 мм * 19 мм 7: с изоляцией оптопары, повышает способность анти-помех, монтажная плата промышленного класса, задает параметры, чтобы запомнить навсегда после выключения питания. Режим работы: P1: после срабатывания сигнала, реле включается во время OP, затем выключается; В режиме OP сигнал срабатывает снова. P2: после срабатывания сигнала, реле включается во время работы, а затем выключается; В режиме OP сигнал запускает повторный запуск. P3: после того, как сигнал срабатывает, реле включается во время OP, а затем выключается; Во время OP сигнал запускает сброс снова, реле отключено, И время остановлено. P4: подайте сигнал триггера, после того, как реле выключает время CL, реле включается время OP, после завершения синхронизации, реле выключено; P5: подайте сигнал триггера, после того, как реле включит время OP, реле выключает время CL, затем циклическое действие, приведенное выше, сигнал снова в цикле, реле отключено, время остановлено; Количество циклов (LOP) может быть установлено; P6: после включения питания не требуется триггерный сигнал, реле включается в режиме OP, реле выключает CL время, и вышеуказанное действие циклируется; Количество циклов (LOP) может быть установлен; P7: Функция удержания сигнала, если есть сигнал триггера, время очищено, реле остается включено; Когда сигнал исчезает, реле выключено после синхронизации OP; во время синхронизации, есть сигнал и время очищается; Диапазон времени: 0,01 секунд (минимум) ~ 9999 минут (максимум) с плавной регулировкой Как выбрать диапазон времени: В интерфейсе модификации параметров OP/CL нажмите кнопку стоп, чтобы выбрать диапазон синхронизации; XXXX не имеет десятичной точки, диапазон времени составляет 1 секунду ~ 9999 секунд XX X.X знака после запятой в десять, сроки варьируются от 0,1 секунды, чтобы 999,9 секунд XX.XX Десятичная точка в платье на празднование ста знака после запятой, а также сроки диапазон от 0,01 во-вторых до 99,99 секунд. X.X.X.X Десятичная точка полностью освещена, а диапазон времени-от 1 минуты до 9999 минут. Например, если вы хотите, чтобы установить OP до 3,2 секунд, затем переместите знака после запятой до десяти, ЖК-дисплей дисплей 003,2 Описание параметра: время проводимости OP, время отключения CL, номер цикла LOP (1-9999 раз, "----" означает бесконечную петлю) Параметры: A. Нажмите и удерживайте кнопку SET, чтобы войти в интерфейс настройки; B. Сначала установите режим работы, режим работы мигает напоминание, установите режим работы коротким нажатием кнопки вверх/вниз; C. Нажмите кнопку SET, чтобы выбрать режим работы и войти в настройку параметров системы. D. В интерфейсе настройки параметров системы нажмите кнопку SET, чтобы переключить параметры системы для изменения, короткое нажатие/Длительное нажатие кнопки вверх/вниз для изменения; (Примечание: короткое нажатие в режиме P-1 ~ p-3, P-7); E, в интерфейсе модификации параметров OP / CL, короткое нажатие, чтобы переключить блок синхронизации (1s/0,1 s/0,01 s / 1min); F, все параметры установлены, нажмите кнопку set для сохранения параметров и выхода из интерфейса настройки; Дополнительные Особенности: A, функция автоматического сна: в беговом интерфейсе, нажав и удерживая кнопку стоп, автоматическая функция сна активируется или деактивируется (L-P выбирает, чтобы начать функцию сна, выключите функцию сна); B. Выбор функции реле: в рабочем интерфейсе функция реле активируется или деактивируется коротким нажатием кнопки остановки, «он» соответствует условиям проводимости, реле обычно включается, И 'OFF' соответствует условиям проводимости, и реле не включено; 'OFF' в состоянии, Система мигает «вне»; C. Просмотр параметров: в бегущем интерфейсе нажмите кнопку SET, чтобы отобразить текущие настройки параметров системы, что не влияет на нормальную работу системы; D. Переключение содержимого дисплея: в режиме P-5 P-6, переключение содержимого дисплея (время работы/номер цикла) коротким нажатием кнопки вниз;
