Характеристики

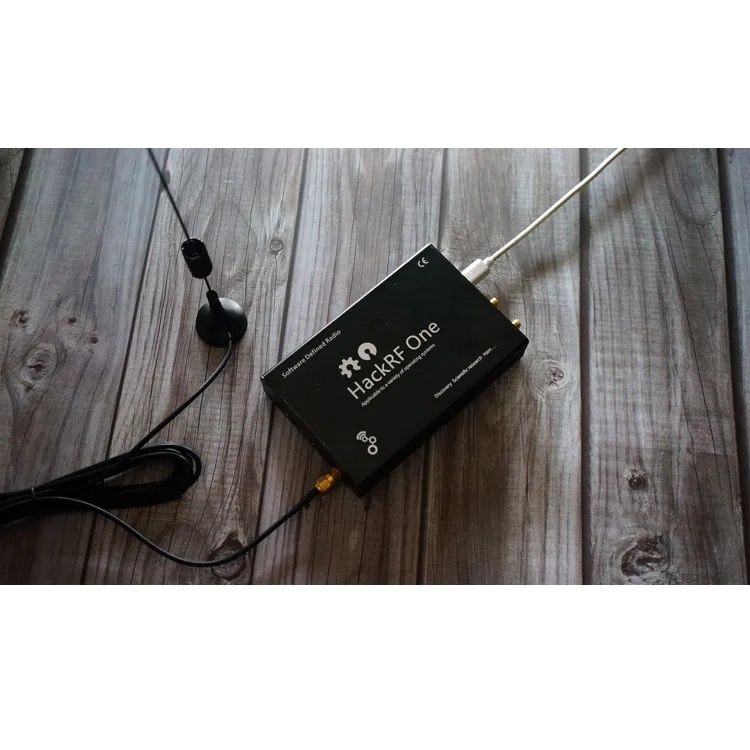

Для макетной платы SDR с программным обеспечением открытым исходным кодом
История изменения цены
*Текущая стоимость 19 294,77 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-05-2026 | 22960.90 руб. | 24108.60 руб. | 23534 руб. |
| Mar-05-2026 | 22767.8 руб. | 23905.26 руб. | 23336 руб. |
| Feb-05-2026 | 19101.25 руб. | 20056.89 руб. | 19578.5 руб. |
| Jan-05-2026 | 22381.54 руб. | 23500.84 руб. | 22940.5 руб. |
| Dec-05-2025 | 19487.85 руб. | 20461.43 руб. | 19974 руб. |
| Nov-05-2025 | 21995.94 руб. | 23095.9 руб. | 22545 руб. |
| Oct-05-2025 | 21802.11 руб. | 22892.63 руб. | 22347 руб. |
| Sep-05-2025 | 21609.55 руб. | 22689.8 руб. | 22149 руб. |
| Aug-05-2025 | 21416.27 руб. | 22487.22 руб. | 21951.5 руб. |
Описание товара
Инструкция по использованию: Эта плата для разработки и аксессуары используются только для проведения научных экспериментов в школах или исследовательских институтах.

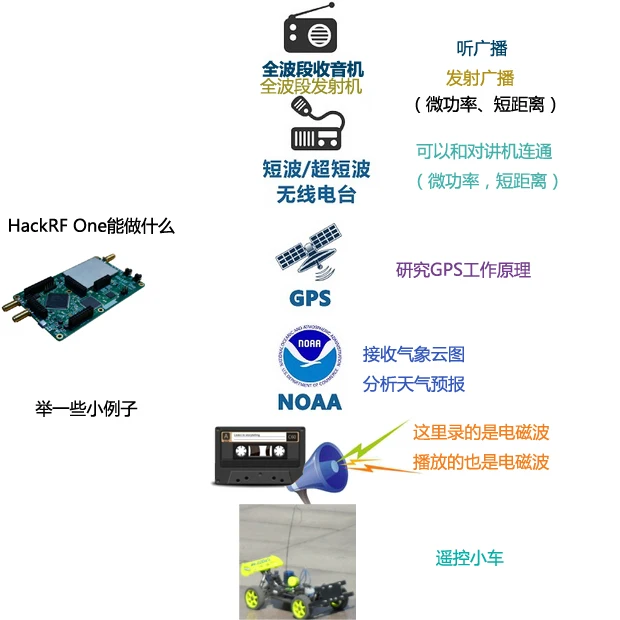

Программно определяемое радио (SDR)-это новый тип радиовещания и связи, который основан на программно определяемом протоколе беспроводной связи, а не через жесткое соединение. Диапазон частот, протоколы воздушного интерфейса и возможности могут быть обновлены с помощью загрузки и обновлений без полной замены оборудования.
HackRF One-это полностью открытый источник, с широкой поддержкой широкополосной связи (1mh2-6ghz) (Win, Linux). ОС X, Android и другие системы) платформа разработки программного обеспечения для радиосвязи. Различные функции, такие как диапазон рабочих частот, фильтрация, усиление смешивания сигнала, Тип модуляции и демодуляции, формат данных, режим шифрования, протокол связи и т. д., могут быть завершены программным обеспечением.

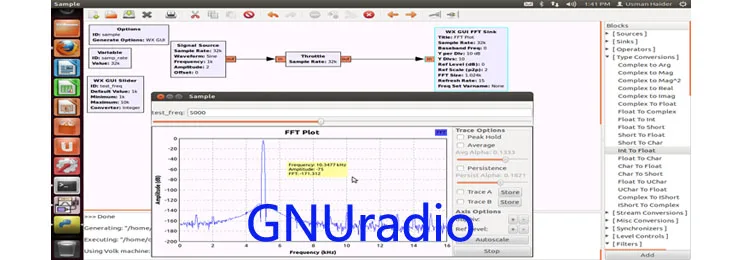

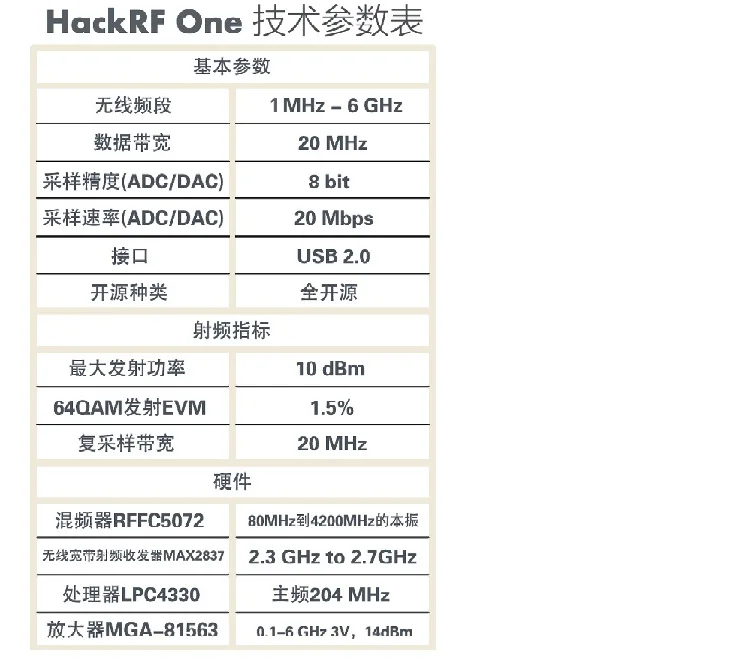

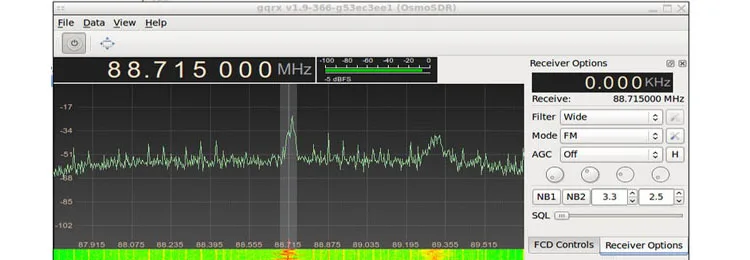

"Поддерживаемое Программное обеспечение: HDSDR, GNUradio, SDR #, GQRX, SDRRADIO, gps-sdr-sim и т. д. HackRF Технические параметры/основной hardwareThe основные parametersDesign частоты | 1MHz-6000MHzData пропускная способность | 20MHzSampling точность АЦП/ЦАП 8 битрейт ADC/DAC 20 мегабит secondData/интерфейс питания | USB2.0 | С открытым исходным кодом (программного и аппаратного обеспечения) радиочастотные индикаторы, максимальная мощность передачи | 10 дБм (менее, чем Минимальная мощность передачи радиосигнала) Максимальная мощность приема |-5 дБм (Примечание: При превышении этого значения сгорит плата) 64QAM, передача EVM | 1.5%, комплексная пропускная способность составляет | 20 МГц
Основное оборудование
Смеситель RFFC5072 обеспечивает локальные генераторные сигналы от 80 МГц до 4200 МГц
Широкополосные радиочастотные приемники MAX2837 с частотой от 2,3 ГГц до 2,7 ГГц
MAX5864 ADC/DAC, Точность выборки 22 МГц 8 бит
Процессор Lpc4320/4330 ARM Cortex M4, 204 МГц
Si5351B 12C может запрограммировать любой генератор часов CMOS с частотой 40MH и часами выборки, предоставленными разделением частоты 800 МГц
Mga-81563 0,1-6ghz 3v 14dBm усилитель
SKY13317 20 МГц-6,0 ГГц радиочастотный однополюсный трехосевой переключатель (SP3T)
SKY13350 0,01-6,0 ГГц rf однополюсный двойной переключатель (SPDT)

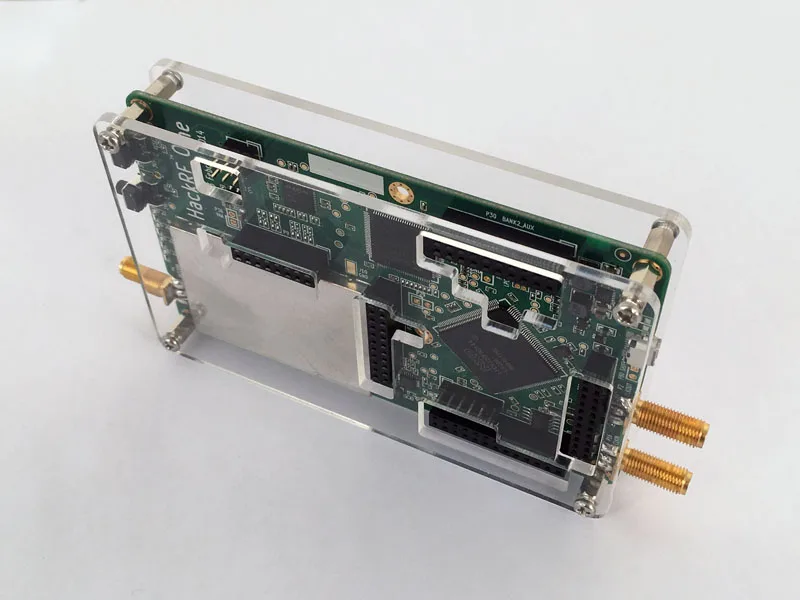

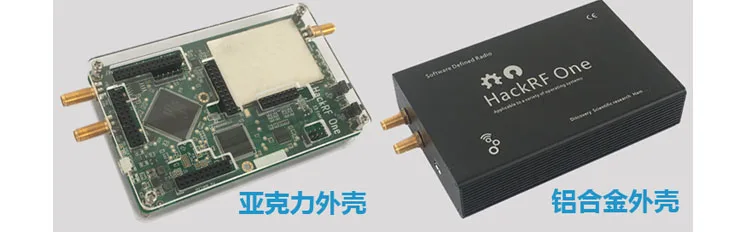

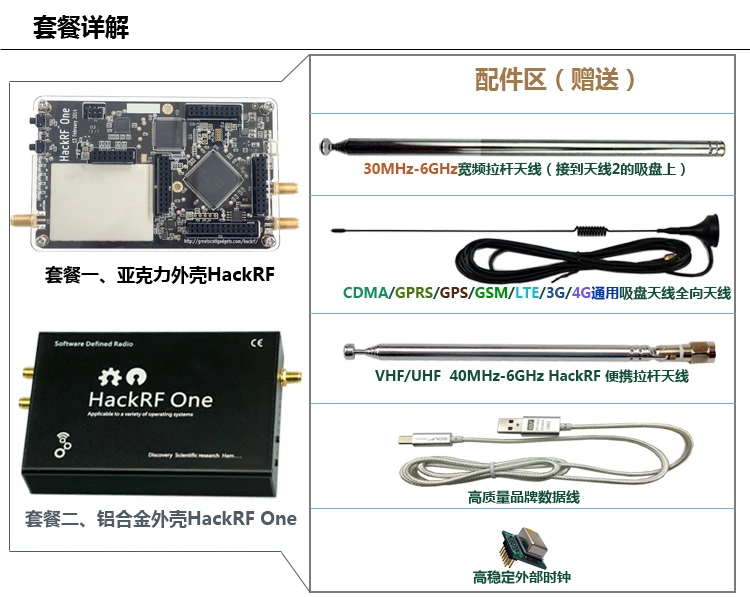

Пример приема сигнала: поток сигнала, входящего из антенны, следующий Радиочастотный переключатель определяет, необходимо ли увеличить через усилитель 14 дБ Фильтрация высоких или нижних частот сигнала проводится через зеркальный фильтр подавления изображения Смешивание сигнала чипа RFFC5072 до 2,6 ГГц fixed if Последняя прошивка поддерживает опцию переменного, если Диапазон If 2,150 ГГц-2,750 ГГц Сигнал отправляется на смешивание микросхем MAX2837 в базовую полосу и выходной дифференциал 1Q. Микросхема MAX2837 может ограничить полосу пропускания микросхемы signalMAX5864 оцифровывает базовый сигнал и отправляет его на CPLD и MCU TODO FIXME CPLDThe lpc4320/4330 процессор отправит данные о выборке на компьютер через USB, И поместите RFFC5072 и MAX2837 в щит, чтобы защитить их от помех от внешнего мира и других чипов на плате, и предотвратить электростатический распад Посылка комплект входит: 1 комплект материнской платы HackRF (включая щит), 1 комплект акрилового корпуса, 3 антенны (40-6 ГГц), 1 высокоскоростная линия передачи данных и 1 часы TCXO. Пожалуйста, свяжитесь напрямую с магазином по любым вопросам. Ссылка на код Автор: ссылка на официальный сайт: greatscottgadgets.com/hackrf/ Автор учебного пособия HackRF: v. youku. Com/v_show/id - XMTYWNTE5Mj01Mg =. HTML? F = 27430456 и от = y1.7-3

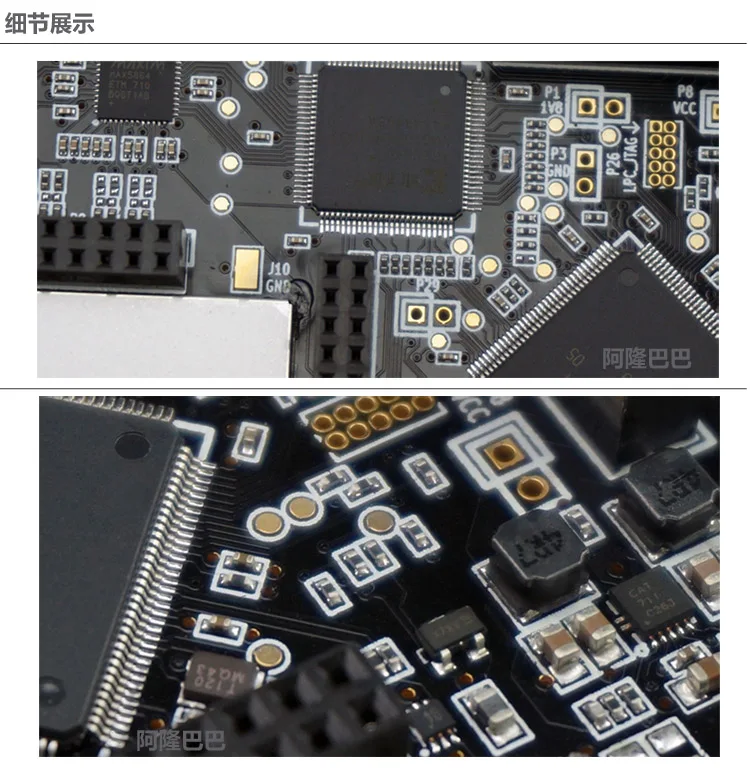

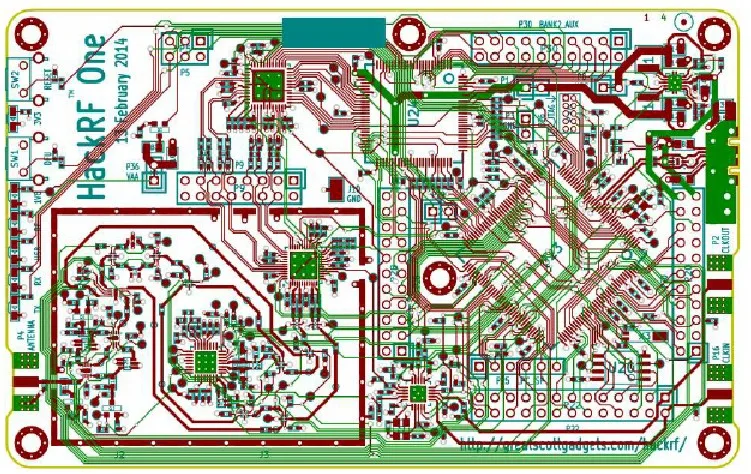

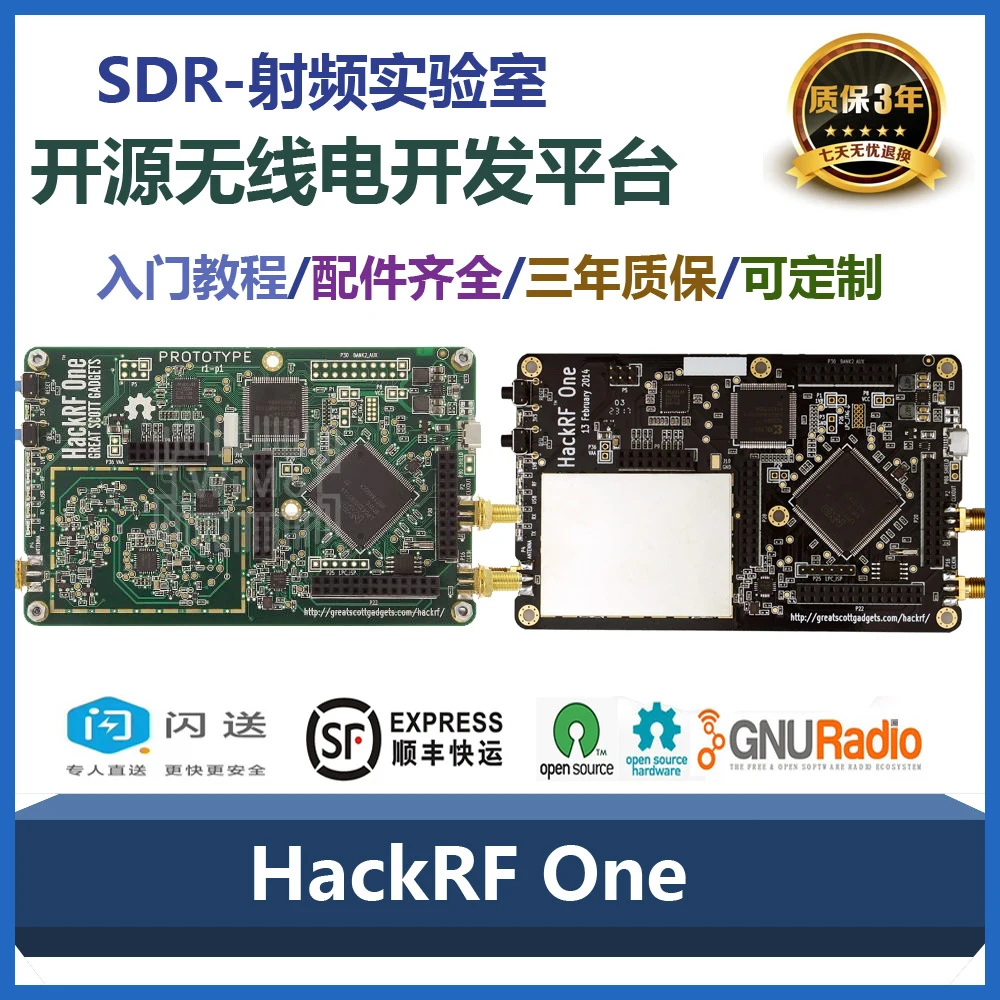

Принципы аппаратного обеспечения HackRF
Оборудование HackRF One состоит из следующих компонентов
RFFC5072: миксер обеспечивает локальный генератор от 80 МГц до 4200 МГц
MAX2837: 2,3 ГГц до 2,7 ГГц широкополосный радиочастотный трансивер
MAX5864: ADC/DAC, частота дискретизации 22 МГц 8 бит
Lpc4320/4330: процессор ARM Cortex M4, 204 МГц
Si5351B: I2C может запрограммировать любой генератор часов CMOS с частотой 40 МГц, 50 МГц и часами дискретизации, предоставленными делением частоты 800 МГц
Mga-81563: 0,1-6GHz 3V, 14 dBm усилитель
SKY13317: 20 МГц-6,0 ГГц радиочастотный однополюсный трехосевой переключатель (SP3T)
SKY13350: 0,01-6,0 ГГц rf однополюсный двойной выключатель (SPDT)

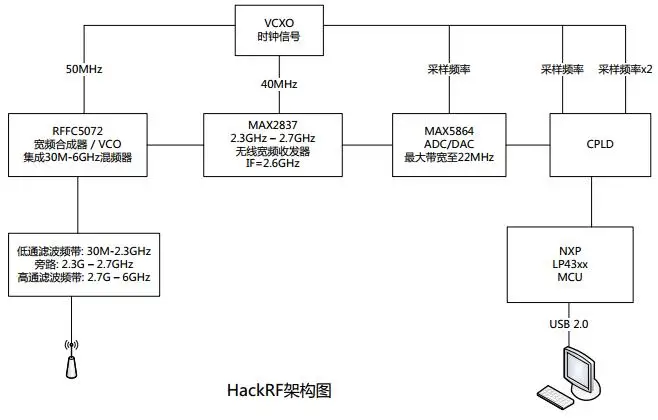

Пример приема сигнала: поток сигнала, входящего из антенны, следующий
Радиочастотный переключатель определяет, необходимо ли увеличить через усилитель 14 дБ
Фильтрация высоких или нижних частот сигнала проводится через зеркальный фильтр подавления изображения
Смешивание сигнала чипа RFFC5072 до 2,6 ГГц fixed if
Последняя прошивка поддерживает опцию переменного, если
Диапазон If 2,150 ГГц-2,750 ГГц
Сигнал отправляется на чип MAX2837 для Смешивания частоты в базовую полосу и вывода дифференциального сигнала IQ
Чип MAX2837 может ограничить полосу пропускания сигнала
Чип MAX5864 оцифровывает базовый сигнал и отправляет его на CPLD и MCU TODO FIXME
CPLD
Процессор lpc4320/4330 отправляет отображаемые в образце данные на компьютер через USB
Поместите RFFC5072 и MAX2837 в экран, чтобы защитить их от помех со внешнего мира и других чипов на плате, и попробуйте предотвратить статическое электричество от поломки некоторых чипов
Рабочая частота от 1 МГц до 6 ГГц
Полудуплексный трансивер
До 20 миллионов образцов в секунду
8-битный quadrature образцы (8-bit I и 8-битный Q)
Совместимость с радиоприемниками, системами SDR # и многими другими
Программное обеспечение-настраиваемый RX и TX усиление и базовый фильтр
Питание порта антенны с программным управлением (50 мА при 3,3 В)
Разъем антенны SMA female can для использования
Гнездовой вход и выход SMA для синхронизации
Кнопки работают для программирования
Внутренние контактные разъемы для расширения
Высокоскоростной USB 2,0
Питание от USB
Оборудование с открытым исходным кодом
Некоторые полезные ссылки:
