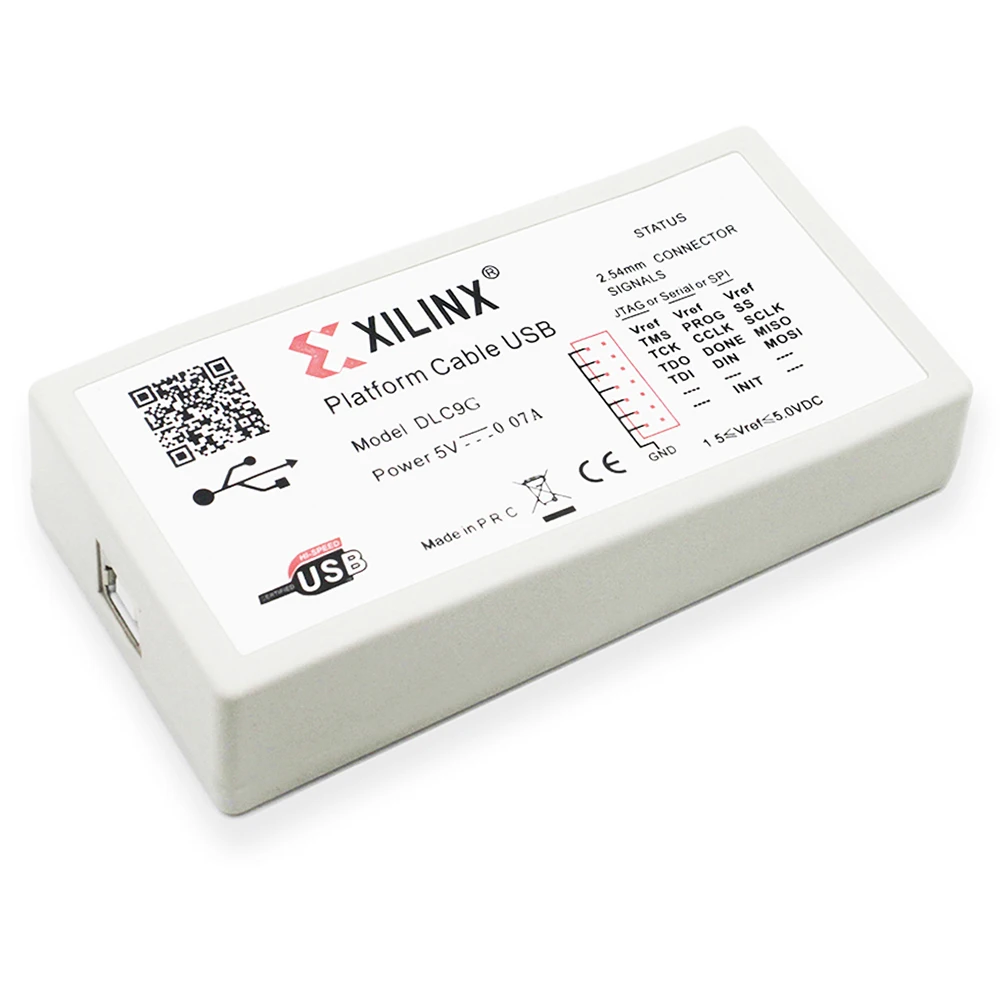

Совместимый кабель платформы XILINX USB FPGA CPLD JTAG SPI программатор для загрузки

Совместимый кабель платформы XILINX USB FPGA CPLD JTAG SPI программатор для загрузки

• Кабель платформы XILINX USB: совместимый кабель для настройки цепи и программирования всех устройств Xilinx.
• Кабель для программирования XILINX FPGA
• Поддерживаемое программное обеспечение: Xilinx ISE 8 до ISE 14,7 и обновленное программное обеспечение ISE; Xilinx Vivado; IMPACT; ChipScope; Встроенный процессор Microblaze, отлазка.
• Поддерживаемый интерфейс: JTAG, Slave-Series и SPI
• Платформа Кабель USB подключается к USB порту компьютера или ноутбука ПК с сенсорным экраном со спущенными плечами готовых Hi-Скорость USB A-B кабель.

Платформенный кабель USB, совместимый с USB кабель для настройки в цепи и программирования всех устройств Xilinx. Он получает всю рабочую мощность от контроллера порта концентратора. Внешний источник питания не требуется. Стабильный последовательный FPGA, скорость передачи данных 24 МБ/с./с, возможно в высокоскоростной USB-среде.

Производительность
Использование CY7C68013A + XC2C256, полностью совместимо с оригинальным кабелем платформы XILINX USB;
O поддерживает все устройства Xilinx, настройку FPGA и программирование PROM/CPLD;
O Поддержка JTAG, Slave-Series и SPI;
O интерфейсов для устройств, работающих на 5 вольт постоянного тока (TTL), 3,3 V (LVCMOS), 2,5 V, 1,8 V и 1,5 V;
O выбор частоты мишеней, поддерживает программное обеспечение автоматической регулировки частоты;
O поддерживается Windows и Red Hat Enterprise Linux;
O автоматически определяет и приспосабливается к мишеням напряжения I/O;
O светодиодный индикатор состояния;
O мишени-часы со скоростью, выбирается от 750 кГц до 24 МГц.

Поддерживает программное обеспечение
O Xilinx ISE 8 до ISE 14,7 и обновление программного обеспечения ISE;
O Xilinx Vivado;
O воздействия;
O ChipScope;
O Microblaze встроенный процессор отладке.

Поддерживаемые устройства
Все устройства Xilinx, FPGA и PROM/CPLD:
Все семьи Virtex-FPGA;
Все семьи спартанцев-FPGA;
O XC9500 / XC9500XL / XC9500XV CPLDs;
O CoolRunnerXPLA3 / CoolRunner-II CPLDs;
O XC18V00 ISP PROMs;
O флэш-память на платформе XCF00S/XCF00P/XL;
O XC4000 серии FPGAs;
O Fresh Xilinx устройства, включая V7, Z7 и т. Д.

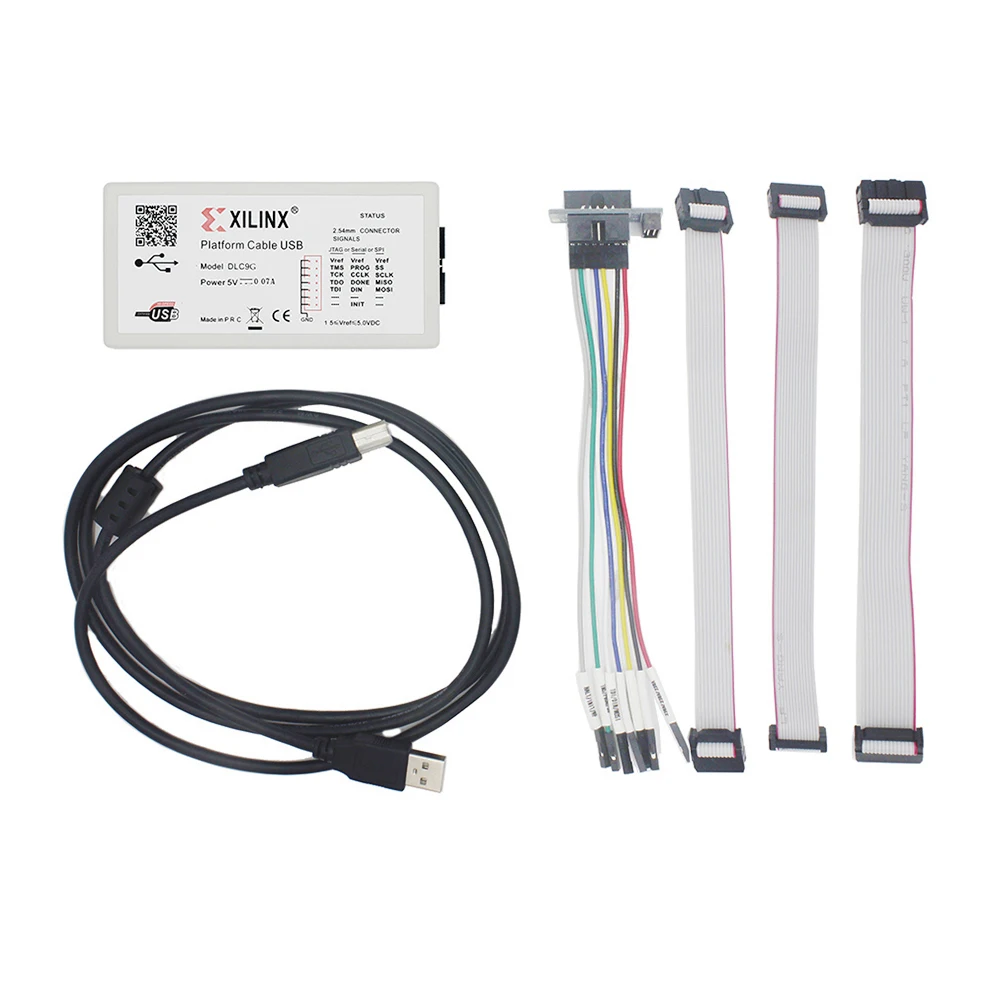

Посылка содержит
1. Кабель платформы USB × 1
2. Адаптер JTAG × 1
3. USB 2,0 кабель, 1,5 м длина × 1 шт.
4. 8-pin к 7-контактный разделены Робин кабель × 1 шт.
5. 14-контактный (2,5 мм шаг) JTAG плоский кабель × 1 шт.
6. 14-контактный (2 мм pitch) JTAG плоский кабель × 1 шт.
7. 10-контактный (2,5 мм шаг) JTAG плоский кабель × 1 шт.

、
