Термистор PTC для защиты от перегрева

Электромеханическое оборудование, такое как токарные станки, электрические нагревательные печи, машины для изготовления шариковых грибов и другое оборудование без присмотра, которое требует непрерывной работы в производстве, являются относительно распространенными авариями, вызванными перегревом двигателя или сбоем контроля температуры. Термисторы PTC, используемые для защиты от перегрева двигателя, могут эффективно предотвратить несчастные случаи.
Общий метод защиты от перегрева двигателя заключается в встраивании термочувствительных головок PTC с небольшими положительными датчиками в обмотках статора двигателя. При нормальных обстоятельствах термистор PTC для защиты от перегрева двигателя находится в состоянии низкого сопротивления, что не влияет на нормальную работу двигателя. Когда двигатель перегревается из-за неисправности, Термическое Сопротивление термистора PTC используется для защиты от перегрева двигателя прыгает, и реле соответствует термистору PTC теряет мощность и выпускает, так что двигатель останавливает работу и запускается снова после устранения неисправности. Преимущество этого метода защиты заключается в том, чтобы непосредственно контролировать изменение температуры внутри обмотки, чтобы защитить двигатель до перегрева температуры прорыва через уровень изоляции двигателя. В то же время, из-за восстановления термистора TC, нет необходимости заменять его на новый, как резистор-предохранитель.

Обзор продукта

Краткое описание продуктов термистора PTC для защиты от перегрева
Термистор SCRBH с температурным контролем PTC использует характеристику, согласно которой значение сопротивления термистора PTC резко поднимается выше температуры Curie. При нормальном повышении температуры окружающей среды схема защиты, оснащенная термистором PTC, включается или выключается через изменение значения сопротивления для достижения цели защиты компонента.

Основные параметры SCRBH температурный контроль PTC термисто
Температура защиты TS
Номинальное сопротивление нулевой мощности R25
Значение сопротивления при температуре защиты (Rs, Min)
Защита температуры-15 Значение сопротивления (RS-15, макс)

1. SCRBH тип контроля температуры PTC термистор серии продукты делятся на две формы: a-свинцовый тип, b-поверхностный Тип крепления
Два. Диапазон защиты: 60 ° 130
3. Быстрое время реакции
4. Долгосрочная стабильность
5. Небольшой размер и удобная установка
6. Продукт не должен быть установлен снова после защиты от перегрева.


SCRBHC защита двигателя PTC термистор

Область применения:

Этот продукт широко используется в местах, требующих защиты от перегрева. Установите продукт в оборудование, требующее защиты от перегрева. Сигнал сопротивления PTC передается на протектор двигателя. Когда температура близка к уровню теплостойкости, защита двигателя отключает цепь для защиты.

Особенности:

Изготовлен из сверхмаленького термистора PTC, имеет преимущества небольшого объема, длительный срок службы, хорошую стабильность и высокую чувствительность. Технический индекс достиг такого же уровня в мире.

Использование

Может использоваться отдельно или последовательно для контроля температуры разных точек в одной цепи.

Технические данные

Диапазон контроля температуры Tk60 ~ Tk180. Контроль температуры ТЗ устанавливает спецификацию с интервалами 5.От одного до шести ядерМожет быть произведен в соответствии с требованиями пользователя. Серия SCRBHC принимает немецкие стандарты DIN 44080, DIN 44081 и DIN 44082.

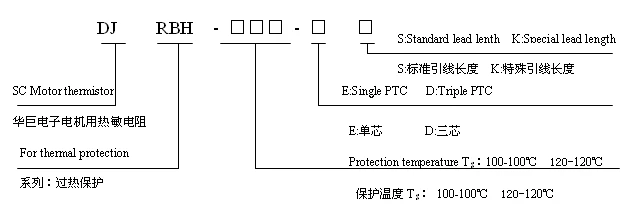

Метод именования:

Стандартная длина свинца DS:520 200 200 520 DK 520 520 520 (мм)

Общая модель:

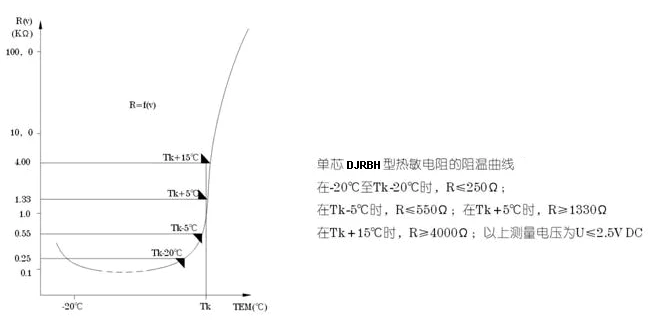

Термистор PTC имеет характеристику сопротивления коэффициента положительной температуры. Когда температура достигает своей точки Кюри, начинается фазовый переход полупроводниковой керамики, и значение сопротивления быстро увеличивается с увеличением температуры, особенно вблизи контрольной температуры Tk, который играет цель цепи управления.Принцип работы

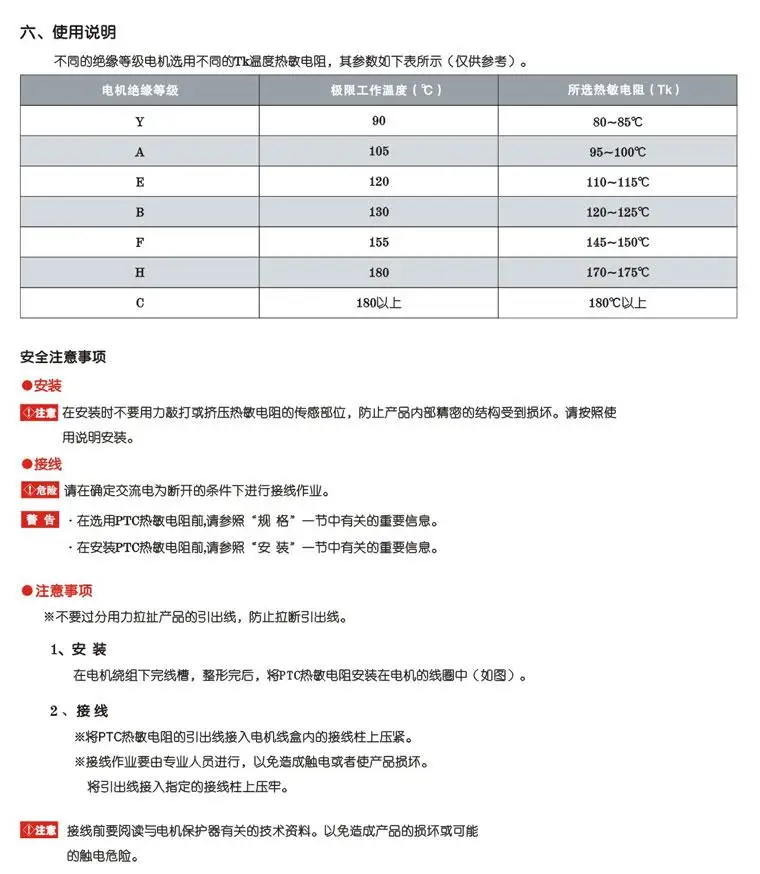

Рекомендуется выбирать термисторные датчики в соответствии со следующей таблицей (только для справки)

Контролируйте цвет свинца, соответствующий температуре

Инструкции по установке

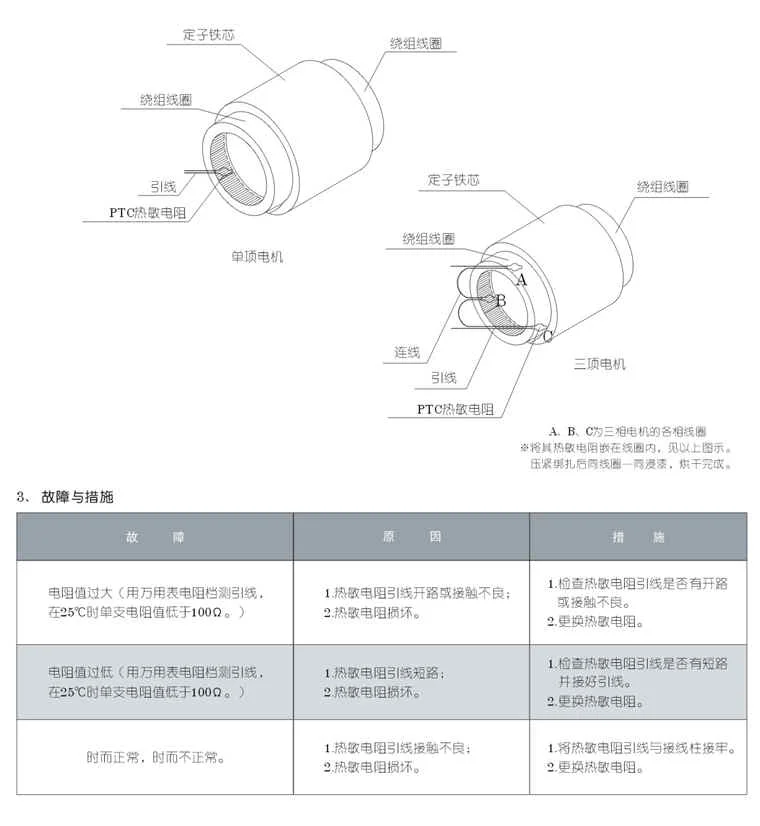

Зафиксируйте датчик в месте, где должна быть обнаружена температура (обычно устанавливается в обмотке). Во время установки Не стучите и не выдавливайте чип датчика. Не позволяйте свинцу нести тяговую силу. Свинец соединен в распределительной коробке двигателя. Только когда он используется в сочетании с защитой двигателя, можно контролировать перегрев двигателя.
Каждый чип трехъядерного датчика устанавливается в соответствующем положении трехфазной обмотки, и один сердечник устанавливается на каждой фазной обмотке.
