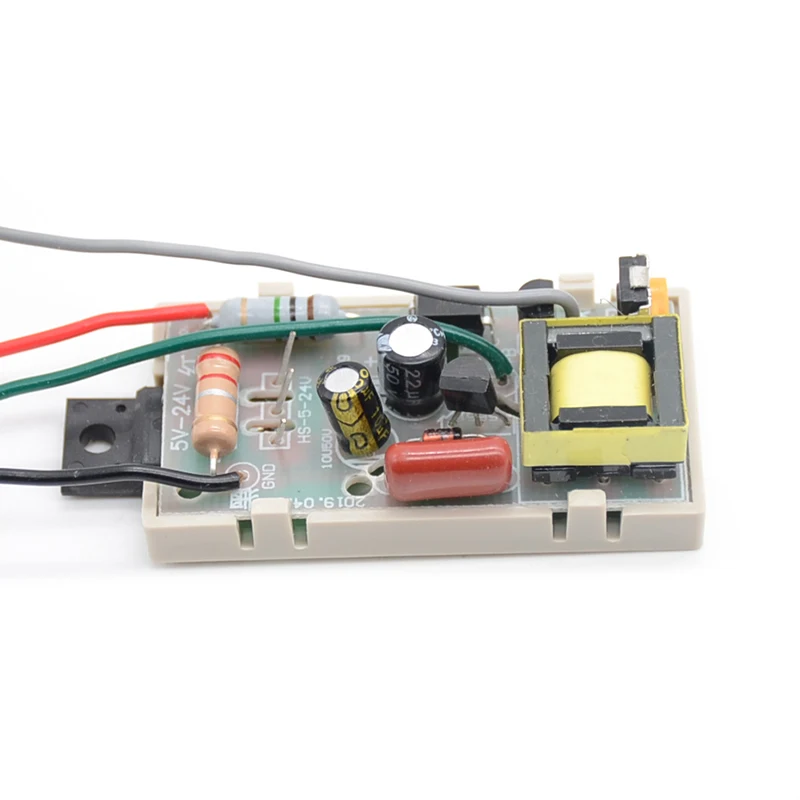

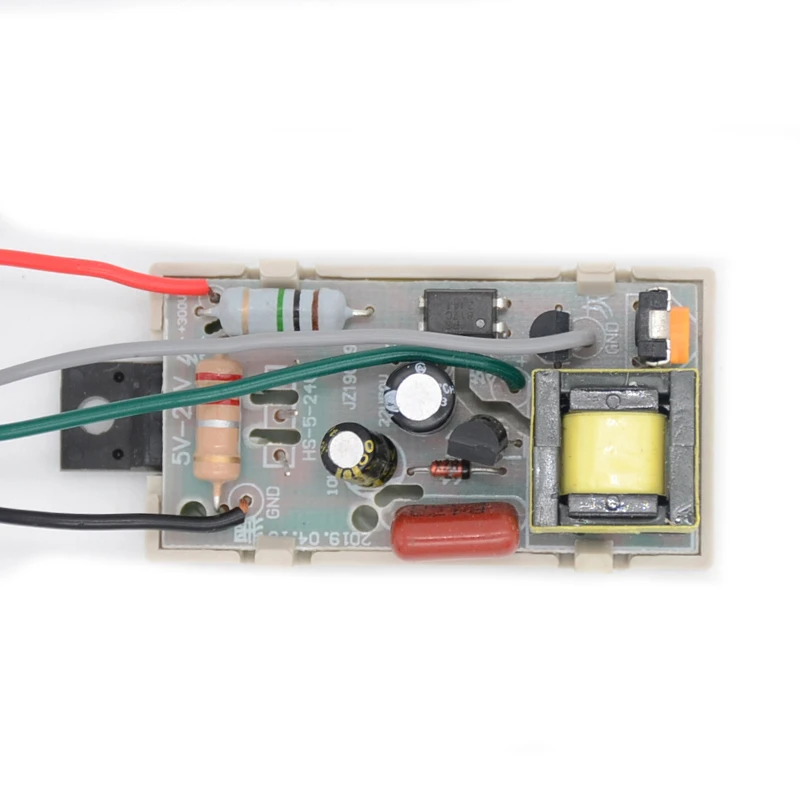

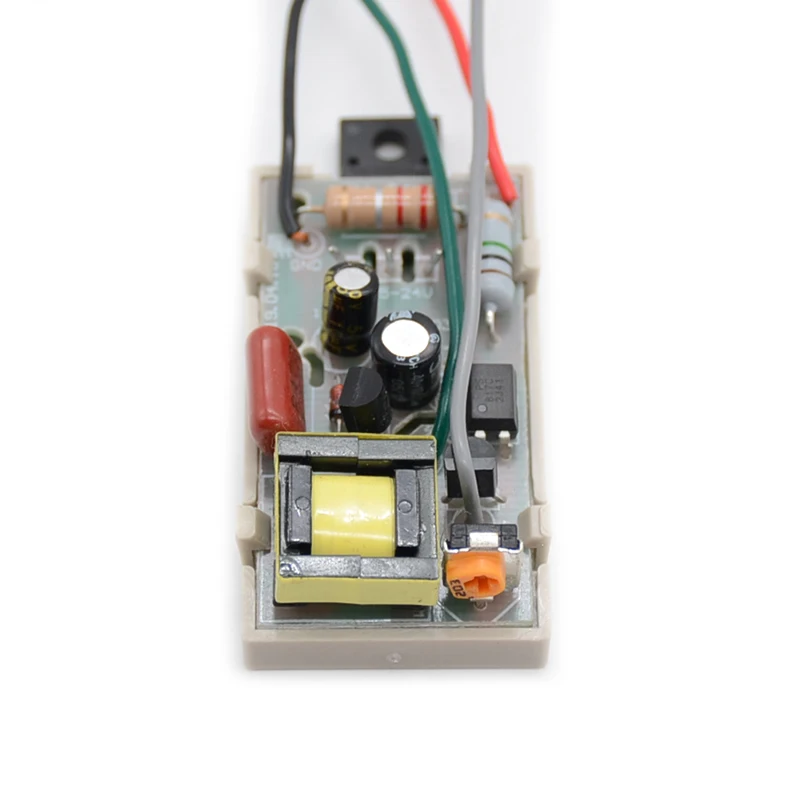

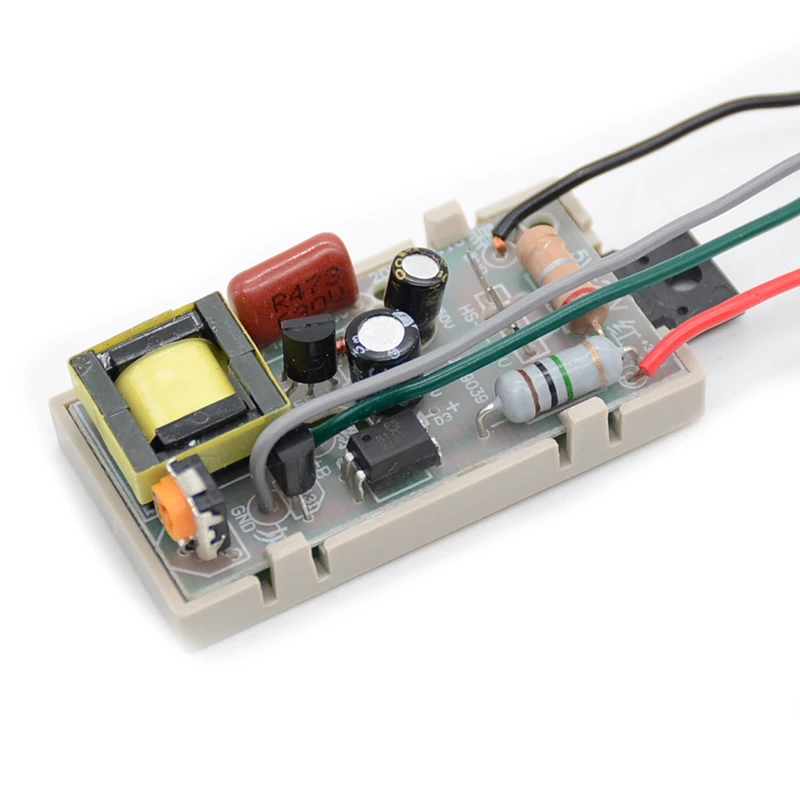

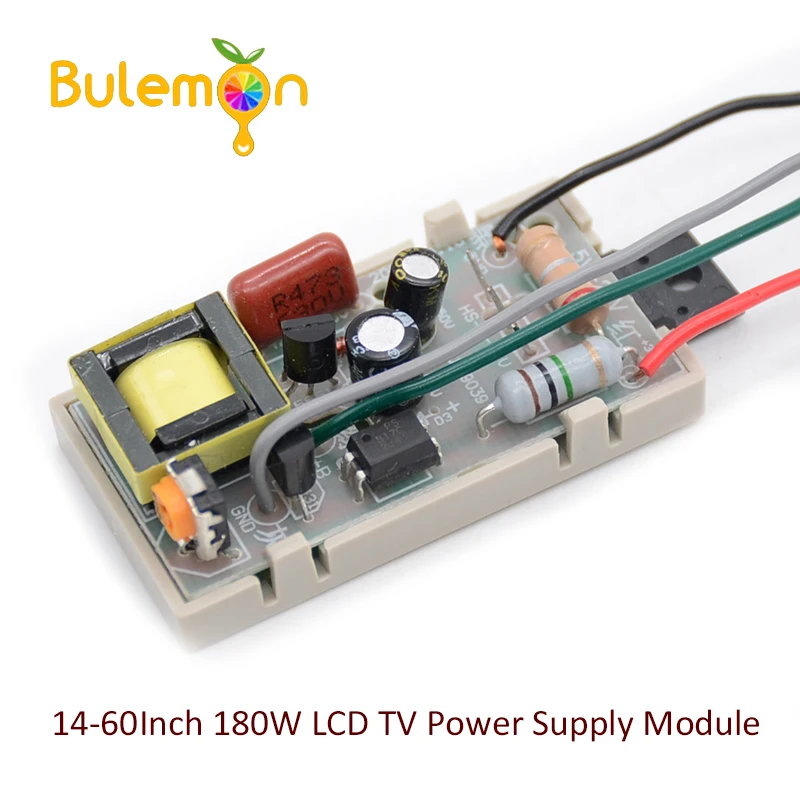

Универсальный коммутационный блок питания для телевизора модуль ЖК-дисплея

Описание:

Этот модуль поставляется с оптомуфтой, которая относится к типу выборки постоянного тока и является стабильной, как исходное напряжение машины. Это обновленная версия модуля без отладки. Он имеет небольшой объем и большую мощность и подходит для выходной мощности ниже 180 Вт.
Техническое обслуживание 1460 дюймового основного и вспомогательного источника питания ЖК-телевизора в диапазоне 5-24 В, включая электропитание, обслуживание ЖК-мониторов, dvd-дисков, ТВ-приставок, домашних хозяйственных кондиционеры, факсимильные аппараты и т. Д., если оригинальный переключатель трансформатора не поврежден, Вторичное исправление цепи фильтра и нагрузки используются без короткого замыкания.
Способ установки
1. Проверьте, что исходное напряжение + 300 В является нормальным, коммутационный трансформатор, схема поглощения и схема фильтра выпрямителя должны быть нетронутыми, и нагрузка не является короткой.
2. Извлеките оригинальную трубку с эффектом аэропорта или IC, закрепите модуль к оригинальному теплоотводу и зафиксируйте его. Лучше всего протирать тепловую смазку, чтобы облегчить отведение тепла.
3. Красная линия соединена с d-полюсом основного FET, черная линия соединена с фильтрующим конденсатором 300 В (горячей) заземления, зеленая серая линия соединена с вторичным основным напряжением 5-24 В фильтрующим конденсатором на обоих концах, серая линия подключена (холодная), зеленая линия подключена. Положительный (должен быть подключен к основному напряжению постоянного тока)
Метод отладки:
После того, как каждая соединительная линия верна, отсоедините нагрузку и протестируйте ее отдельно. Включите Основное напряжение источника питания около 45 В. (Если напряжение немного нестабильно в начале, это нормально, вы можете продолжать регулировать, напряжение будет стабильным при регулировке), отрегулируйте резистор по часовой стрелке, напряжение постепенно увеличивается, подстраивайтесь под требуемое напряжение вольт для подключения к испытательной машине нагрузки, другое поднапряжение будет автоматически совпадать, Если не совпадают, вы можете проверить нагрузку непревзойденного напряжения и цепи фильтра с или без утечки короткого замыкания. (Может быть резистор 2-5W220 ohm на основном напряжении, чтобы сделать фиктивную нагрузку, если индивидуальная машина не запускается при низком напряжении)

Шаги по ремонту без выхода или низкого напряжения
1. Источник питания основной: должен быть IC, который должен быть удален, без источника питания, в дорожный мультиметр RX1K файл для измерения 300 В конденсатора фильтра с или без заряда и разряда, если нет заряда и разряда, замените этот конденсатор. Также Измерьте схему поглощения для утечки короткого замыкания. Также выберите первичный трансформатор отзывы диода питания. Или Измерение мощности + 300 В, если он ниже 250 В, замените конденсатор фильтра. До тех пор, пока фильтрующий конденсатор выгнут, его необходимо заменить.
2. Дополнительный источник питания: непосредственно Используйте файл мультиметра RX10 для измерения каждого вторичного напряжения. Переднее и обратное сопротивление цепи должно быть одним большим и одним маленьким. Если значения положительного и отрицательного сопротивления меньше 10 Ом, есть короткое замыкание и нагрузка отключена. После измерения, а затем исключено
3. Если напряжение нагрузки не подключено должным образом и напряжение нагрузки низкое, замените конденсатор фильтра этой нагрузки.
4. Дрожание высокого напряжения: выходное напряжение высокое и низкое с большим дрожанием. Это защита модуля. Проверьте, соединены ли зеленые и серые линии в обратном направлении, и правильно Подключите зеленую линию к серой линии. Зеленая линия должна быть подключена к основному напряжению. (Например, домашнее напряжение 5 В-это Основное напряжение, не подключайте к 12 В и 24 В, в принципе, к которому подключается Диод выпрямителя, маленький диод не является основным напряжением)
5. Есть шумы: после установки модуля трансформатор имеет высокочастотный свистящий звук, проверьте схему поглощения. Если нет проблем, вы можете изменить значение сопротивления непосредственно над модульной трубкой переключателя (модуль 2W0.22 Ом), который может быть 0,22 Ом. Выбор, мощность 2 Вт-3 Вт, чем больше сопротивление, тем меньше мощность модуля, от малого до большого, не может быть выбран шум.
6. Удаленное выключение, установите диод 1N4148 или FR107 на D3 на стороне оптопары модуля и припайте отрицательный провод к полюсу C оптопары оригинальной машины. Оригинальный оптопара подключен к отрицательному терминалу D3. Заземление, модуль не имеет выхода.

Основные характеристики:

Подходит для обслуживания ЖК-телевизора 14-60 дюймов источник питания в диапазоне 5 В-24 В в пределах 180 Вт, включая техническое обслуживание импульсного источника питания для ЖК-монитора, DVD, усилителя сабвуфера, колонки компьютера, приёмник телеприставка, кондиционер, факс и т. Д.

Примечание:
Не используйте этот модуль на источнике питания с основным напряжением выше 40 В. В противном случае Схема выборки TL431 этого модуля будет повреждена.

Посылка включает в себя:

1 * ЖК-телевизор Универсальный Импульсный блок питания
