10 шт ESP M2 WiFi модуль ESP8285 совместим с ESP8266 сертифицирован FCC/CE дальнее расстояние

Введение

• ESP-M2 выдерживает высокие температуры до 125 ° C, а оригинальная программа ESP8266 source может использоваться как таковая.

• Основной процессор модуля ESP-M2 использует экономичный чип ESP8285. Чип интегрирует расширенная версия из Tensilica для L106 серии Diamond 32-битный двухъядерный процессор в меньшем посылка с встроенной SRAM.

• ESP8285 имеет полную сетевую функцию Wi-Fi, которая может использоваться независимо или в качестве раба для других хост MCUs. Когда ESP8285 размещает приложение, оно может быть запущено непосредственно с внешней вспышки. Встроенный кэш помогает повысить производительность системы и оптимизировать систему хранения.

• Кроме того, ESP8285 может использоваться в качестве адаптера Wi-Fi через SPI/интерфейс SDIO или I2C/UART порт для любого дизайна на основе микроконтроллера.

Характеристики

• 1) объем слишком мал

• 2) последовательный порт для WiFi

• 3) Беспроводная Прозрачная передача

• 4) сверхнизкое энергопотребление на большие расстояния

• 5) Высокая термостойкость до 125 °

• 6) полностью совместим с ESP8266, исходный код может использоваться как есть.

Внимание

• (1) ESP-M2 беспроводной WiFi модуль имеет прошивку.

• (2) модуль подача напряжения 3,3 V DC и сейчас у нас 500mA или больше;

• (3) wi-fi модуль IO Максимальный выходной ток составляет 12 мА;

• (4) Wi-Fi модуль NRST pin активный низкий; EN enable pin активный высокий;

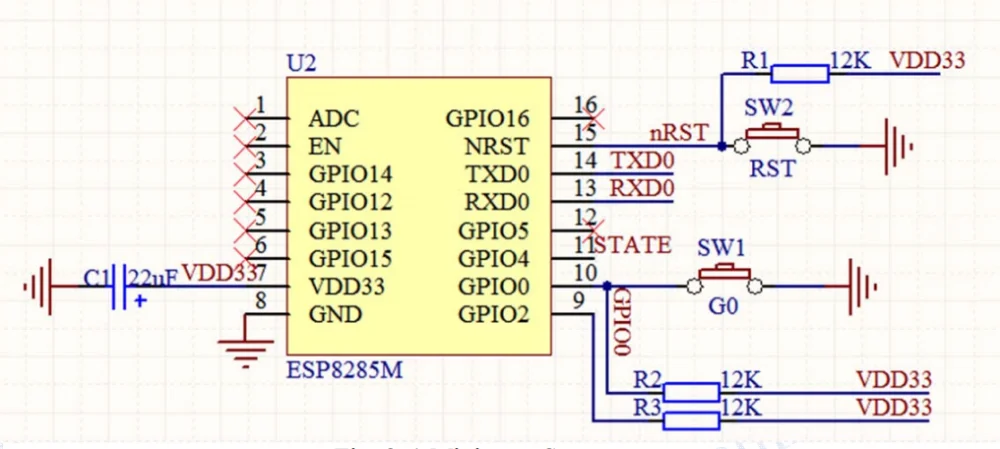

• (5) модуль Wi-Fi входит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; Модуль Wi-Fi входит в обычный рабочий режим: GPIO0 находится на высоком уровне, и модуль сбрасывается и питается.

• (6) RXD модуля Wi-Fi подключен к TXD внешнего MCU, и TXD модуля Wi-Fi подключен к RXD внешнего MCU.

Особенности

• Ультра-малый размер;

• Поддержка последовательного WiFi;

• Беспроводная Прозрачная передача;

• Дальняя передача с ультра-низкой мощностью;

• Поддержка подвесной антенны;

• Подшипник высокой температуры до 125 ℃, по сравнению с 85 ℃ для ESP8266.

Основные характеристики

• 1. Характеристики SOC

• Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный микропроцессор с 80 MГц и 160 МГц Частота поддержки, RTOS поддержка

• Встроенный TCP/IP стек и 1 10 бит высокой точности ADC

• Периферийный интерфейс HSPI, UART, I2C, I2S, ИК-пульт дистанционного управления, ШИМ, GPIO

• Глубокий сон сохраняет ток при 10 А и ток отключения менее 5 А

• Пробуждение, подключение и передача пакетов в течение 2 мс

• В режиме ожидания потребеление энергии в режиме ожидания составляет менее 1,0 МВт (DTIM3)

• Встроенная вспышка SPI 1 Мбайт

• 2. Характеристики WiFi

• Поддержка 802,11 b/g/n/e/i

• Поддерживающая станция, режим SoftAP, SoftAP + STA

• Поддержка Wi-Fi Direct (P2P)

• Поддерживает аппаратное ускорение CCMP (CBC-MAC, счетчик), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC

• Обнаружение P2P, режим P2P GO/режим GC и управление питанием P2P

• WPA/PA2 PSK и WPS

• 802,11 i функции безопасности: предварительная аутентификация и TSN

• Поддержка для 802.11n (2,4 ГГц)

• 802,1 h/RFC1042 упаковка рамы

• Бесшовная поддержка роуминга

• Поддержка удаленного обновления и облачного обновления OTA

• Поддержка Smart Config (включая устройства Android и iOS)

• Модульный периферийный модуль

• 2xUART

• 1xADC

• 1xEn

• 1x Пробуждение pin

• 1xHSPI

• 1xI2C

• 1xI2S

• До 10xGPIO

• Диапазон рабочих температур: -40 °C-125 °C

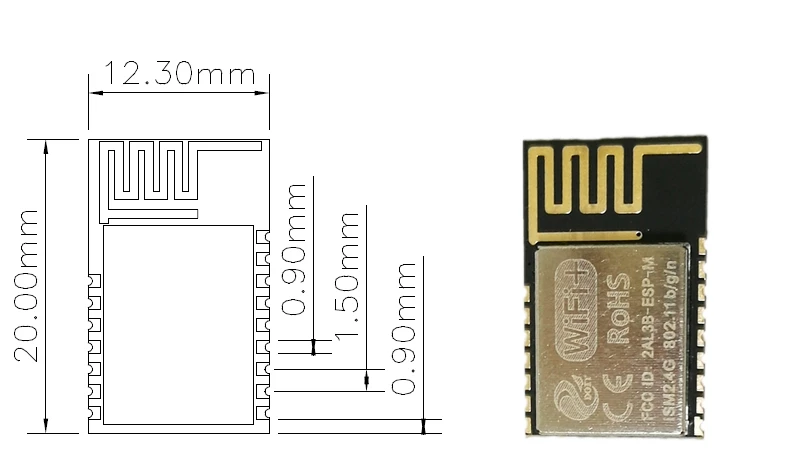

• Размер модуля: 12,3 мм × 20 мм

Сценарий применения

• Бытовая техника

• Домашняя Автоматизация

• Умная розетка, умный светильник

• Сетчатая сеть

• Детский монитор

• Ip-камера

• Сенсорные сети

• Переносная Электроника

• Идентификационная метка безопасности

• Информация о беспроводном местоположении

• Маяк беспроводной системы позиционирования

• Промышленный беспроводной контроль

Список доставки

• ESP-M2 WiFi модуль: 1 упаковка (10 шт.);

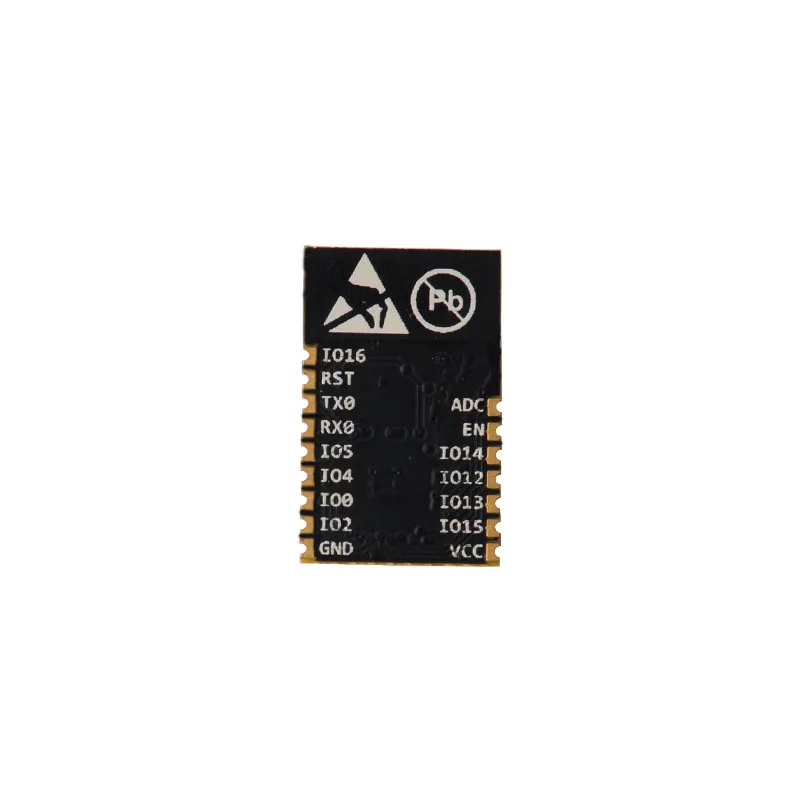

Фотографии
