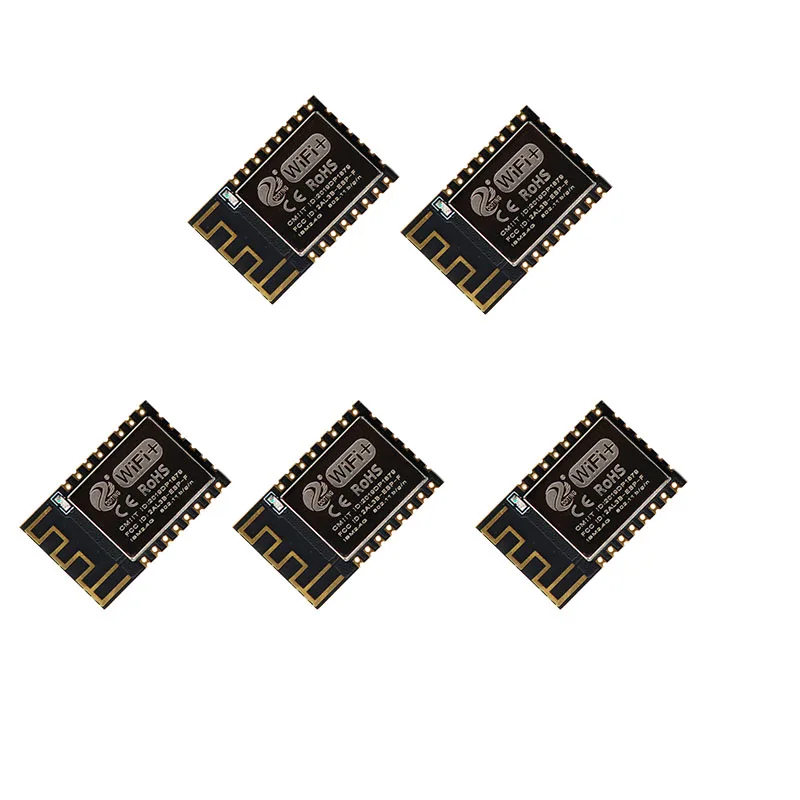

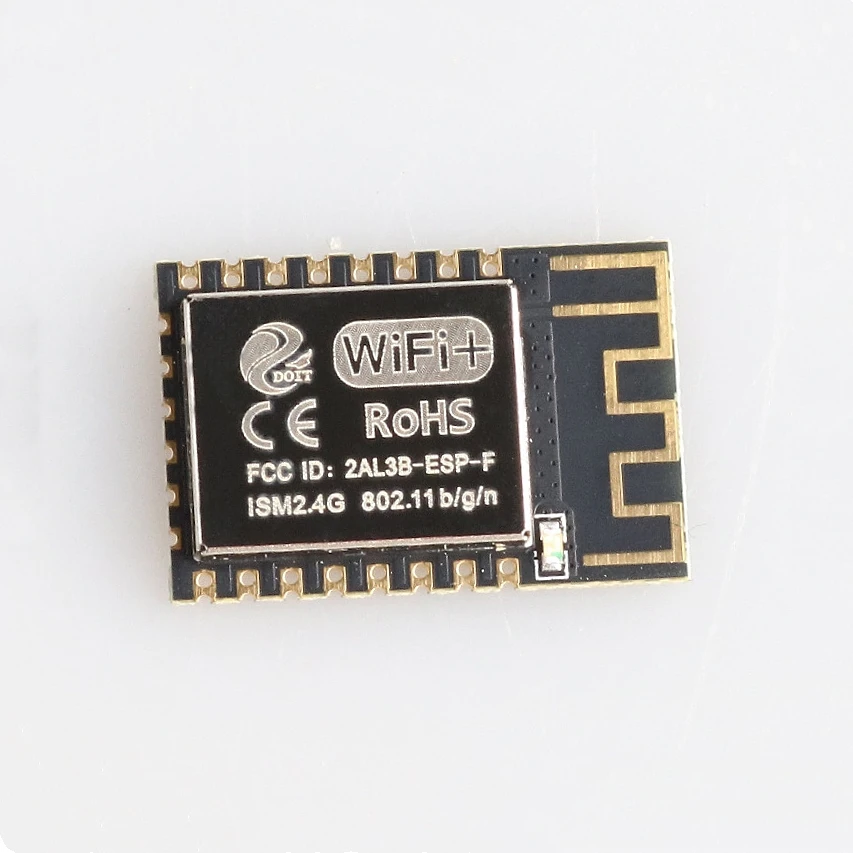

ESP F беспроводной WiFi модуль SRRC/CE/FCC сертификация Совместимость с 12E / 12F три

ESP F беспроводной WiFi модуль SRRC/CE/FCC сертификация Совместимость с 12E / 12F три

• 1. Основной процессор модуля ESP-F использует экономичный чип ESP8266EX. Чип интегрирует лидирующую в отрасли Tensilica L106 сверхнизкую мощность 32-битный микроконтроллер в меньшую посылка с 16-битным режимом Lite, поддержка 80 МГц и 160 МГц на основной частоте и поддержка RTOS.
• 2. ESP8266EX имеет полную сетевую функцию Wi-Fi, которая может использоваться независимо или в качестве подчиненного к другому хосту MCUs. Когда ESP8266EX применяется независимо, он может быть запущен непосредственно с внешней вспышки. Встроенный кэш помогает повысить производительность системы и оптимизировать систему хранения. Кроме того, ESP8266EX может использоваться в качестве адаптера Wi-Fi через SPI/интерфейс sdio или порт I2C/UART для любого дизайна на основе микроконтроллера.
• 3. Модуль ESP-F поддерживает стандартный протокол IEEE 802,11 b/g/n/e/i и полный стек протокола TCP/IP. Используйте rs, чтобы добавить сетевые возможности к существующим устройствам или создать отдельные сетевые контроллеры.
• 4. Модуль ESP-F обеспечивает максимальную полезность по самой низкой цене, обеспечивая неограниченные возможности для встроенных функций Wi-Fi в другие системы.

Примечание: Беспроводной Wi-Fi модуль ESP-F имеет три спецификации на выбор, такие как fIrmware, MQTT и прошивка прозрачной передачи.

Основные характеристики

• 1. Характеристики SOC
• Встроенный микропроцессор Tensilica L106 ультра-низкая мощность 32-битный микропроцессор с частотой 80 МГц и 160 МГц, поддержка RTOS
• Встроенный TCP/IP стек и 1 10 бит высокой точности ADC
• Периферийный интерфейс HSPI, UART, I2C, I2S, ИК-пульт дистанционного управления, ШИМ, GPIO
• Глубокий сон сохраняет ток при 10 А и ток отключения менее 5 А
• Пробуждение, подключение и передача пакетов в течение 2 мс
• Потребляемая мощность в режиме ожидания составляет менее 1,0 МВт (DTIM3)

• 2. Характеристики WiFi
• Поддержка 802,11 b/g/n/e/i
• Поддерживающая станция, режим SoftAP, SoftAP + STA
• Поддержка Wi-Fi Direct (P2P)
• Поддерживает аппаратное ускорение CCMP (CBC-MAC, счетчик), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC
• Обнаружение P2P, режим P2P GO/режим GC и управление питанием P2P
• WPA/PA2 PSK и WPS
• 802,11 i функции безопасности: предварительная аутентификация и TSN
• Поддержка 802.11n (2,4 ГГц)
• 802,1 h/RFC1042 упаковка рамы
• Бесшовная поддержка роуминга
• Поддержка удаленного обновления и облачного обновления OTA
• Поддержка Smart Config (включая устройства Android и iOS)

• Модульный периферийный модуль

• 2xUART
• 1xADC
• 1xEn
• 1x Пробуждение pin
• 1xHSPI
• 1xI2C
• 1xI2S
• До 11xGPIOs
• 4M байт SPI Flash
• Диапазон рабочих температур: -40 °C-85 °C
• Размер модуля: 16 мм × 24 мм

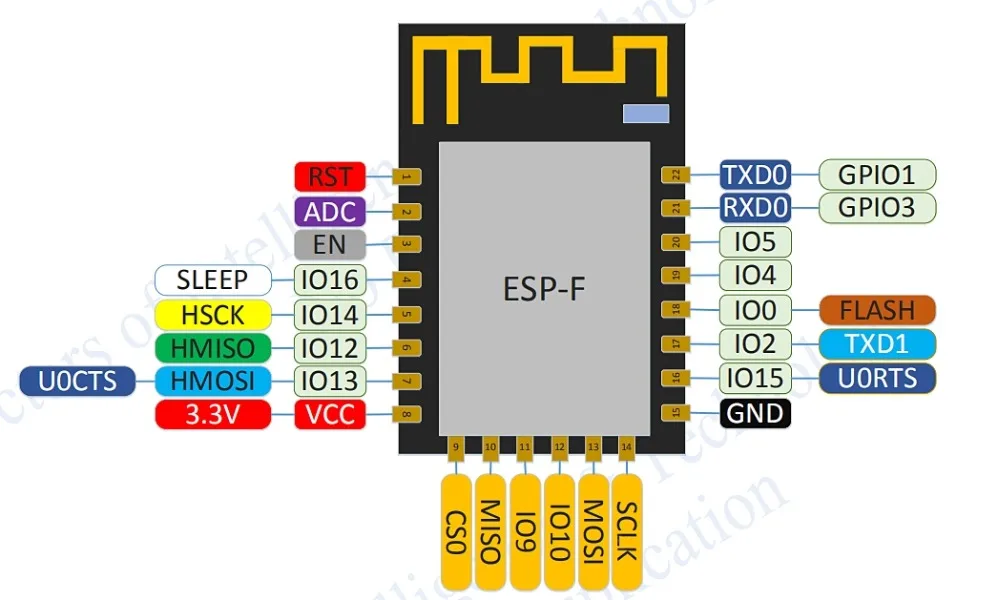

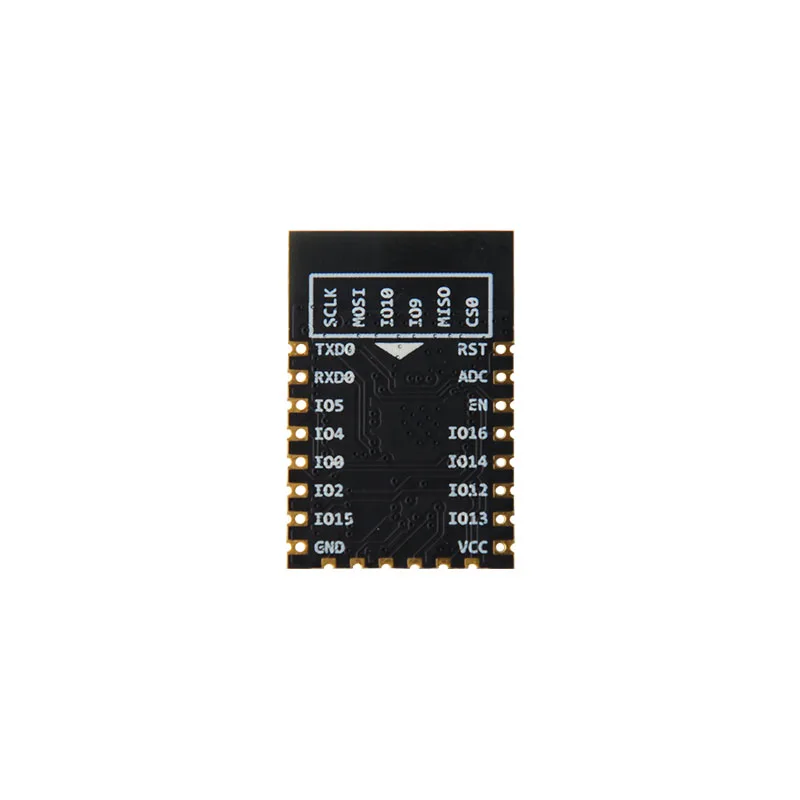

Определение штифта

Размер модуля

• Бытовая техника
• Умный дом
• Детский монитор
• Сенсорные сети
• Идентификационная метка безопасности
• Маяк беспроводной системы позиционирования
• Домашняя Автоматизация
• Сетчатая сеть
• Ip-камера
• Переносная Электроника
• Информация о беспроводном местоположении
• Промышленный беспроводной контроль

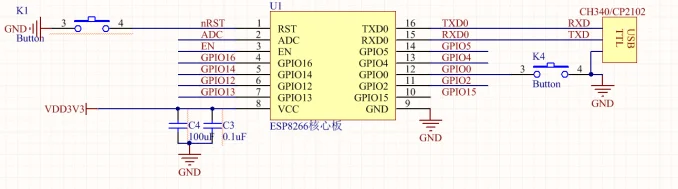

Меры предосторожности

(1) Напряжение питания модуля составляет 3,3 В постоянного тока, а ток-500 мА или более;

(2) Wi-Fi модуль IO Максимальный выходной ток составляет 12 мА;

(2) Wi-Fi модуль NRST pin активный низкий; EN enable pin активный высокий;

(4) модуль Wi-Fi входит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; Модуль Wi-Fi входит в обычный рабочий режим: GPIO0 находится на высоком уровне, и модуль сбрасывается и питается.

(5) RXD модуля Wi-Fi подключен к TXD внешнего MCU, и TXD модуля Wi-Fi подключен к RXD внешнего MCU.

• 1 × ESP-F WiFi модуль
