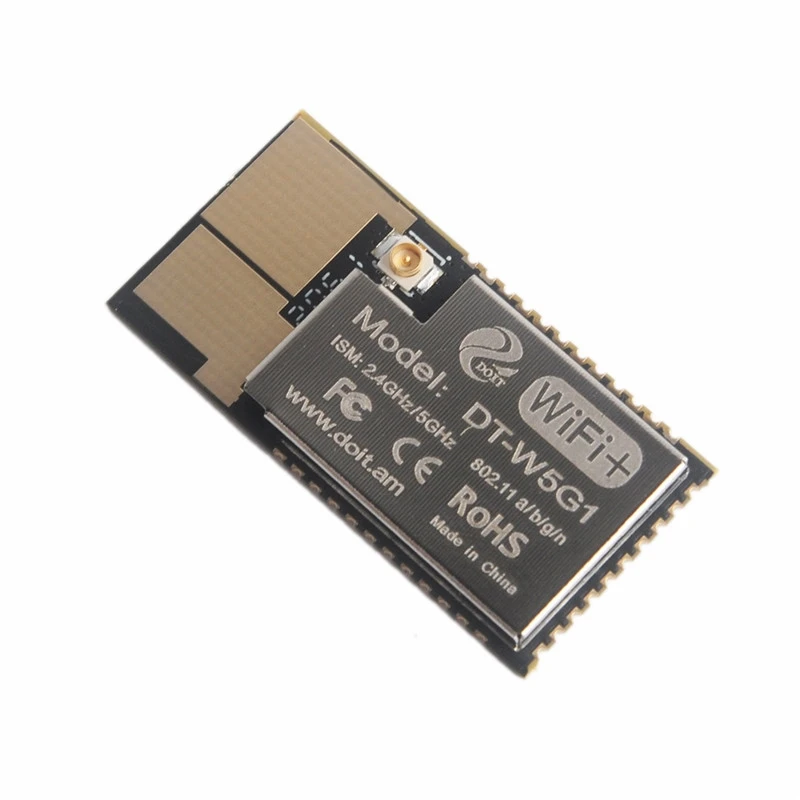

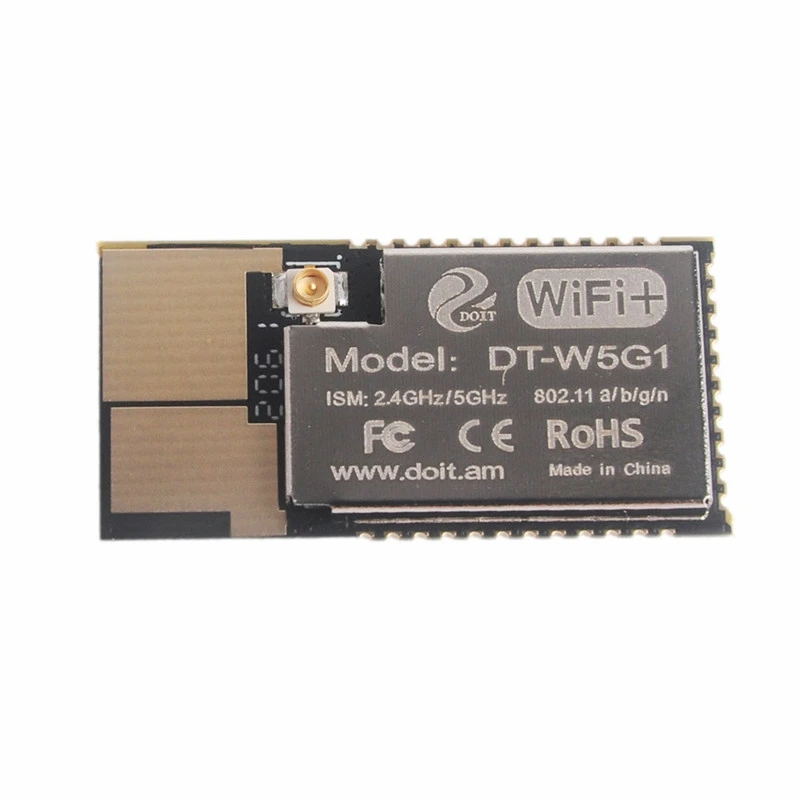

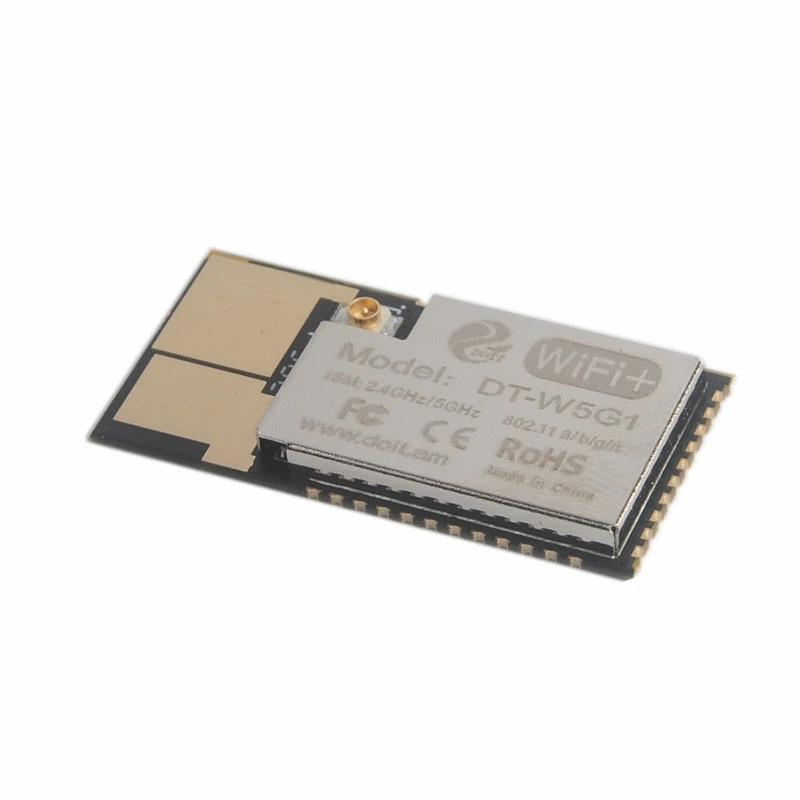

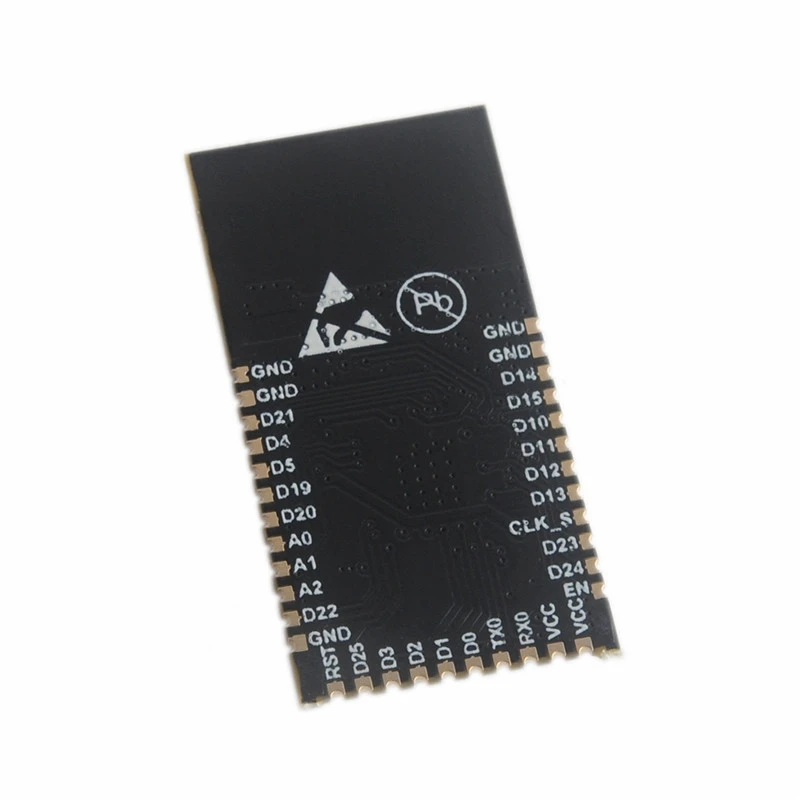

Двухдиапазонный модуль Wi Fi с антенной и беспроводной передачей изображения

Двухдиапазонный модуль Wi Fi с антенной и беспроводной передачей изображения

• • 1. DT-W 5G 1 основной процессор модуля использует сверхнизкую мощность процессора, 2G и 5G двухдиапазонный чип. Чип интегрирует в отрасли 32-бит micro MCU в меньшем посылка с 16-бит Сокращенный и 160 МГц часы.

  • 2. DT-W5G1 имеет полную сетевую функцию Wi-Fi, которая может использоваться независимо или в качестве подчиненного к другому хосту MCUs. Когда DT-W5G1 используется независимо, он может быть запущен непосредственно с внешней вспышки. Встроенный кэш помогает повысить производительность системы и оптимизировать систему хранения. Кроме того, DT-W5G1 может использоваться в качестве адаптера Wi-Fi через SPI/интерфейс SDIO или порт I2C/UART и применяется к любому дизайну на основе микроконтроллера.

  • 3. Модуль DT-W5G1 поддерживает стандартный протокол IEEE 802,11 a/b/g/n и полный стек протоколов TCP/IP. Используйте rs, чтобы добавить сетевые возможности к существующим устройствам или создать отдельные сетевые контроллеры.

  • 4. Практичность модуля DT-W5G1 предоставляет неограниченные возможности для встроенных функций Wi-Fi в другие системы.

  • 5. DT-W5G1 модуль имеет большие пропускные способности, дальние коммуникационные характеристики и используется для беспроводной передачи изображений.

  •


Примечание: DT-W5G1Wireless модуль Wi-Fi имеет две спецификации на выбор, такие как прошивка и прошивка зонда.

1. Характеристики SOC

• Встроенный 160 МГц MIPS RISC процессор

• 512K SRAM

• Скорость передачи данных: 72 Мбит/с (20 МГц)

• Оптимальный баланс и LLR количественная оценка

•


2. Функции Wi-Fi

• Поддержка 802,11 a/b/g/n, 2,4-2,5 ГГц, 4,9-5,85 ГГц

• 2,4 ГГц Rx Чувствительность: -75dBm/11n HT20 MCS7, Tx-Мощность: 21dBm

• Чувствительность 5 ГГц Rx: -74dBm/11n HT20 MCS7, Tx мощность: 16.5dBm

• Поддержка станции, режим SoftAP

• Поддержка Wi-Fi Direct (P2P)

• Поддерживает аппаратное ускорение CCMP (CBC-MAC, счетчик), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC

• Обнаружение P2P, режим P2P GO/режим GC и управление питанием P2P

• Бесшовная поддержка роуминга

• Поддержка удаленного обновления и облачного обновления OTA

• Поддержка устройств Android и iOS функция SmartConfig

•


Модульный периферийный модуль

• 2xUART

• 3xADC

• 1xHSPI

• 1xI2C

• 1xI2S

• 2xDMA

• 2xPWM

• До 23xGPIOs

• 2M байт SPI Flash

• Диапазон рабочих температур: -30 ° C -85 ° C

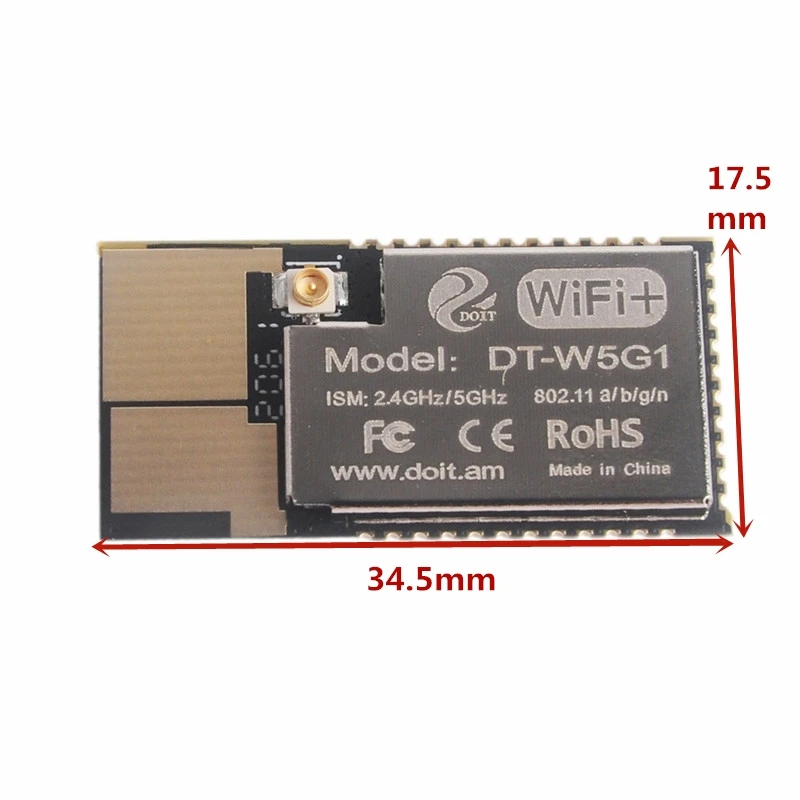

• Размер модуля: 17,5 мм × 34,5 мм

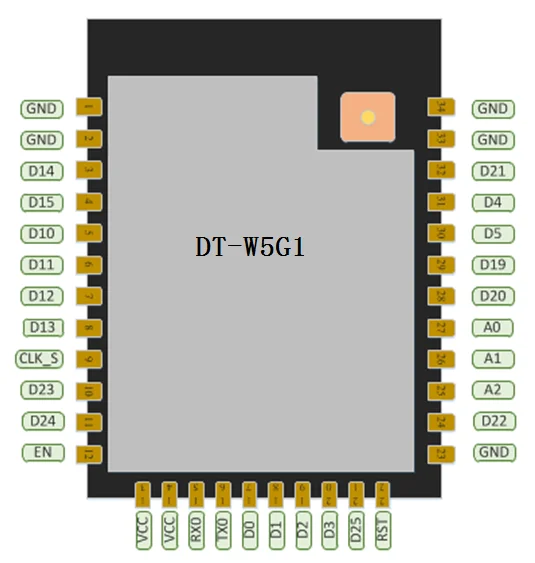

Контактная карта

• Беспроводная передача изображения

• Домашняя Автоматизация

• Умный дом

• Сетчатая сеть

• Детский монитор

• Ip-камера

• Сенсорные сети

• Переносная Электроника

• Идентификационная метка безопасности

• Информация о беспроводном местоположении

• Маяк беспроводной системы позиционирования

• Промышленный беспроводной контроль

•


• 1 × DT-W5G1 WiFi модуль
