• 1. ESP32 представляет собой единое решение, которое интегрирует 2,4 ГГц Wi-Fi и Bluetooth с двумя режимами. Он использует сверхмощный 40-нм процесс TSMC для оптимальной производительности, производительности RF, стабильности, универсальности и надежности для широкого спектра применений и различных требований к мощности.
• 2. ESP32 предназначен для мобильных устройств, носимых электроники и Интернет вещей (IoT) приложений. В качестве ведущего в отрасли низкомощного чипа, ESP32 оснащен часами точного разрешения, энергосберегающими режимами и масштабированием динамического напряжения. Например, в случае применения низкомощного IoT сенсорного концентратора ESP32 будет периодически просыпаться только при определенных условиях. Низкий рабочий цикл минимизирует энергопотребление чипа ESP32. Выходная мощность усилителя мощности RF также может быть скорректирована для достижения наилучшего баланса между расстоянием связи, скоростью передачи данных и энергопотреблением.

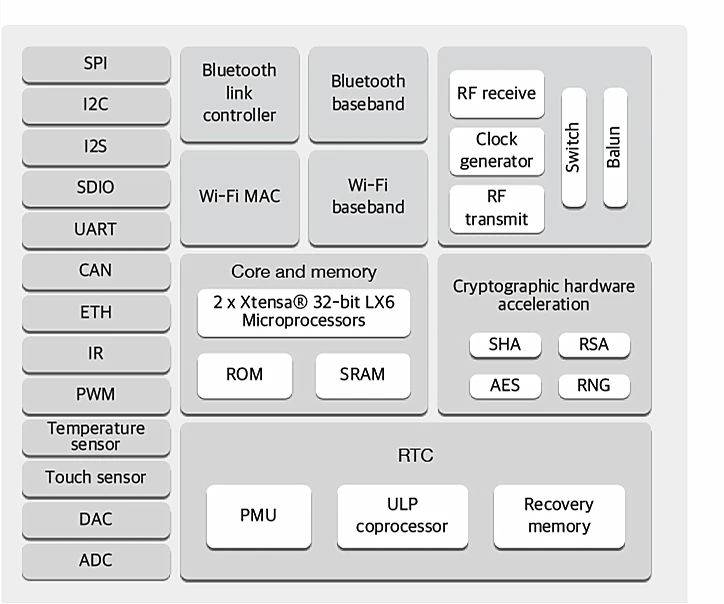

Функциональный блок-схема

Основные Особенности

• 1.Wi-Fi

• 802,11 b/g/n/e/i

• 802,11 n (2,4 ГГц) со скоростью до 150 Мбит/с

• 802,11 e: механизм QoS для беспроводной мультимедийной технологии

• WMM-PS, uapsd

• Технология агрегации кадров A-MPDU и A-MSDU

• Блок ответить

• Дробления и преобразования

• Автоматический мониторинг/сканирование маяка

• 802,11 i функции безопасности: предварительная аутентификация и TSN

• Поддержка шифрования WPA / WPA2 / WPA2-Enterprise / WPS

• Режим Infrastructure BSS Station/режим SoftAP

• Wi-Fi Direct (P2P), обнаружение P2P, режим P2P GO и управление питанием P2P

• Совместимость и сертификация UMA

• Разнообразие и выбор антенны

• 2. Bluetooth

• Полный Стандарт Bluetooth v4.2, включая традиционный Bluetooth (BR/EDR) и Bluetooth с низкой энергией (BLE)

• Поддерживает стандартный класс-1, класс-2 и класс-3 без внешнего усилителя мощности

• Улучшенная точность управления питанием

• Выходная мощность до + 10 дБм

• Приемник NZIF с чувствительностью приема BLE-98 дБм

• Адаптивная частота (AFH)

• Стандартный HCI на основе SDIO / SPI / UART интерфейса

• Высокая скорость UART HCI до 4 Мбит/с

• Поддержка контроллера BT 4,2 и стека протоколов хоста

• Протокол обнаружения службы (SDP)

• Универсальное приложение доступа (зазор)

• Протокол управления безопасностью (SMP)

• Повторное соединение через Bluetooth с низким потреблением энергии

• Сверхмощные Светодиоды красного свечения/ГАТТ

• Ксеноновые

• Поддержка всех приложений на базе GATT Bluetooth с низким энергопотреблением

• SPP-Like Bluetooth протокол передачи данных с низким энергопотреблением

• Версия BLE Beacon

• A2DP / AVRCP / SPP, HSP / HFP, RFCOMM

• Алгоритмы аудио кодека CVSD и SBC

• Bluetooth piconet и Scatternet

• 3. ЦП и память

• Xtensa® 32-бит LX6 двухъядерным процессором до 600 DMIPS

• 448 Кбайт Встроенная память

• 520 Кбайт SRAM

• 16 Кбайт SRAM в RTC

• QSPI может подключать до 4 вспышек/SRAM, каждый из которых имеет максимум 16 мегабайт

• Питающее напряжение: 2,2 V до 3,6 V

• 4. Часы и таймер

• Встроенный осциллятор 8 МГц с автоматической калибровкой

• Встроенный RC осциллятор для самостоятельной калибровки

• Поддержка внешних кристаллических осцилляторов 2-40 МГц

• Поддержка внешнего кристалла 32 кГц для RTC, самокалибровка

• 2 таймера групп, каждое из которых должно состоять из 2 64-разрядный общего назначения таймеров и 1 Магистральная система сторожевой

• Таймер RTC с малой точностью

• РТК сторожевой

Расширенный Особенности

• 1. Расширенный периферийный интерфейс

• 12-разрядный SAR ADC с до 18 каналов

• 2 8-битный D/A постоянного тока в постоянный преобразователи

• Пресс-форма-10 сенсорными датчиками

• Температура Сенсор

• Пресс-форма-4 SPI

• 2 I2S

• 2 I2C

• 3 UART

• 1 хост SD / eMMC / SDIO

• 1 Slave SDIO / SPI

• Интерфейс Ethernet MAC с выделенным DMA поддержкой IEEE 1588

• Может 2,0

• IR (TX / RX)

• Двигатель PWM

• Светодиодный PWM, до 16 каналов

• Датчик Холла

• Сверхнизкий усилитель мощности

• 2. Механизм безопасности

• Поддерживает все функции безопасности IEEE 802,11, включая WFA, WPA / WPA2 и WAPI

• Безопасный пуск

• Флеш шифрования

• 1024 бит OTP, до 768 бит доступны для пользователей

• Аппаратный ускоритель шифрования:

• -AES
• -HASH (SHA-2) Библиотека
• -АСР
• Кода коррекции ошибок
• -Генератор случайных чисел (RNG)

Развития Поддержка

• Прошивка SDK, которая поддерживает быстрое онлайн-программирование

• Набор инструментов с открытым исходным кодом на основе GCC

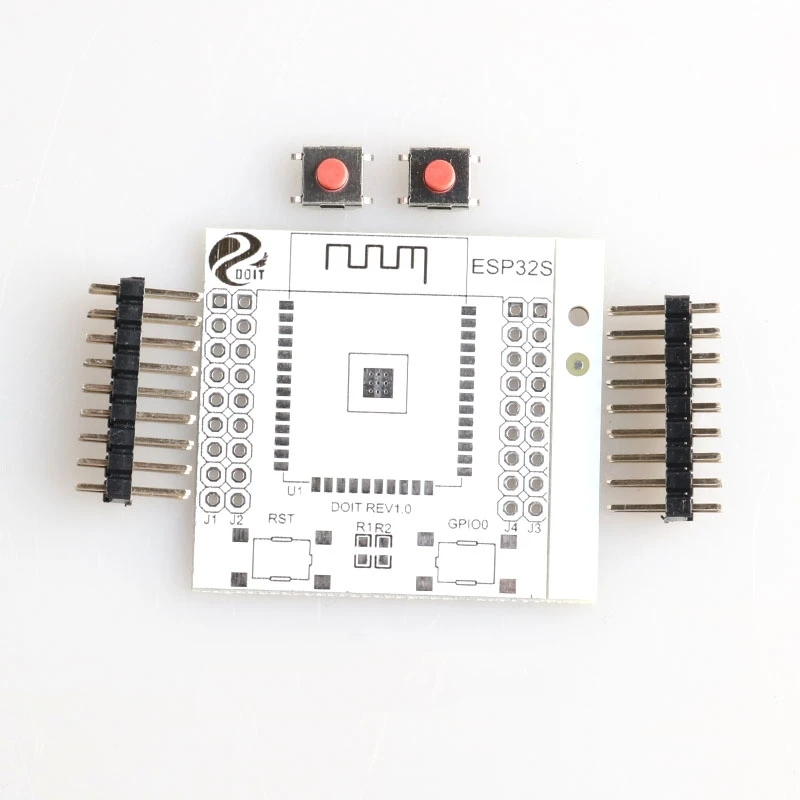

Поддержка плата адаптера введение

• ESP-32S поддержки плата адаптера, 2,54 мм шаг, без свинца, без сброса и IO0 порт, может быть вставлена в макет, используя DuPont провод провода и т. д., а также для того, чтобы облегчить разработку и отладку.
• Загрузка спецификации модуля ESP32://pan.baidu.com/s/1kV5HVa

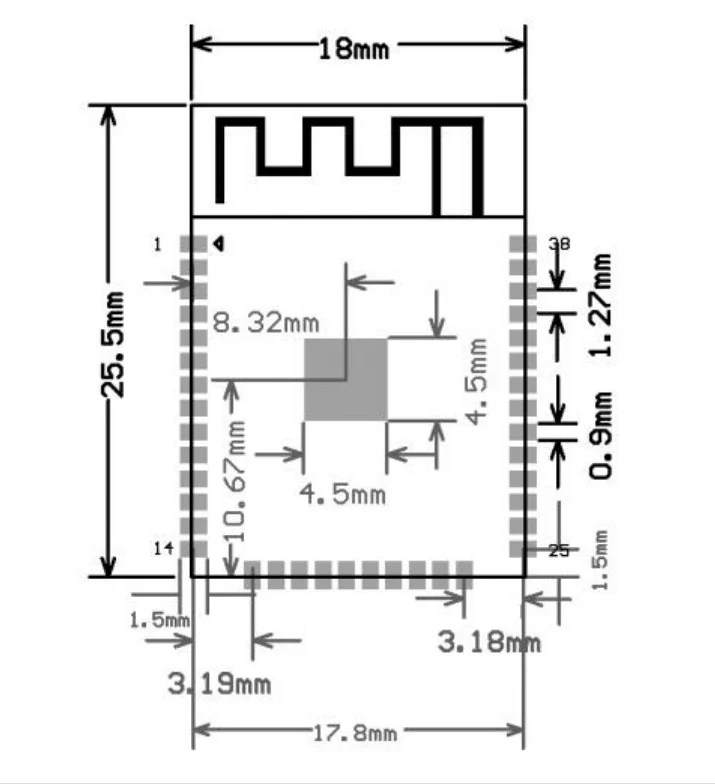

• Размеры и посылка

• Универсальный датчик низкой мощности IoT

• Универсальный низкомощный IoT рекордер

• Потоковое видео камеры

• ТВ-приставка OTT/телеприставка

• Плеер

-Сетевой плеер

-Потоковое аудио устройства

• Wi-Fi игрушки

• -Счетчик
• -Игрушечное устройство против потери

• Устройство распознавания голоса Wi-Fi

• Гарнитура

• Умная розетка

• Домашней автоматизации

• Ячеистой сети

• Промышленный беспроводной пульт дистанционного управления

• Радионяня

• Удобный для ношения электроники

• Wi-Fi устройство с функцией распознавания местоположения

• Безопасность ярлык удостоверения личности

• Здравоохранения

• -Мониторинг движения и сигнализация против потери
• -Регистратор

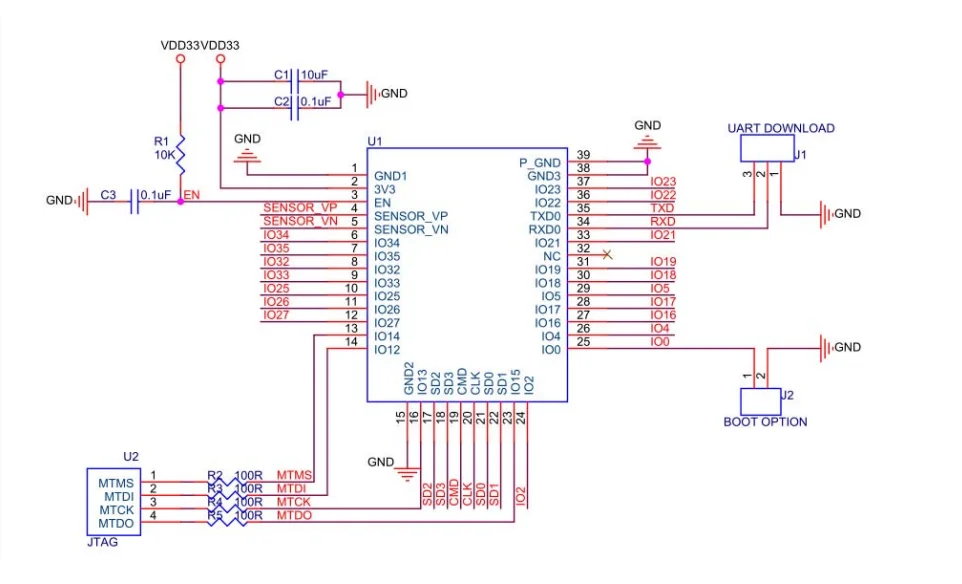

Используя меры предосторожности

(1) модуль подача напряжения 3,3 V DC и сейчас у нас 500mA или больше;

(2) Wi-Fi модуль IO Максимальный выходной ток составляет 12 мА;

(2) Wi-Fi модуль NRST pin активный низкий; EN enable pin активный высокий;

(4) модуль Wi-Fi входит в режим обновления: GPIO0 находится на низком уровне, затем модуль сбрасывается и включается; Модуль Wi-Fi входит в обычный рабочий режим: GPIO0 находится на высоком уровне, и модуль сбрасывается и питается.

(5) RXD модуля Wi-Fi подключен к TXD внешнего MCU, и TXD модуля Wi-Fi подключен к RXD внешнего MCU.

Посылка 1

1 шт. поддерживающая плата адаптера

Посылка 2

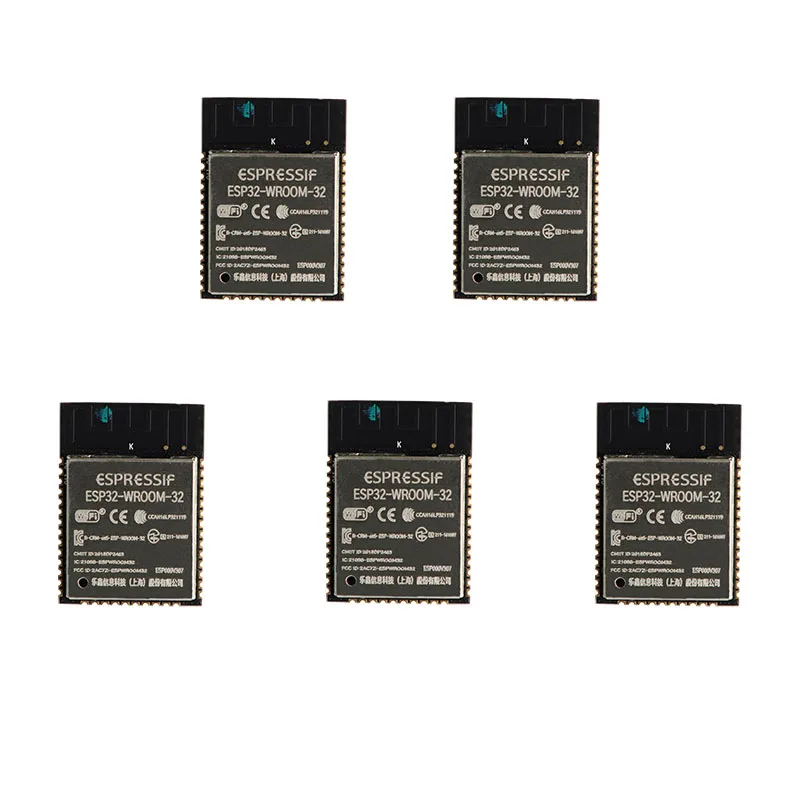

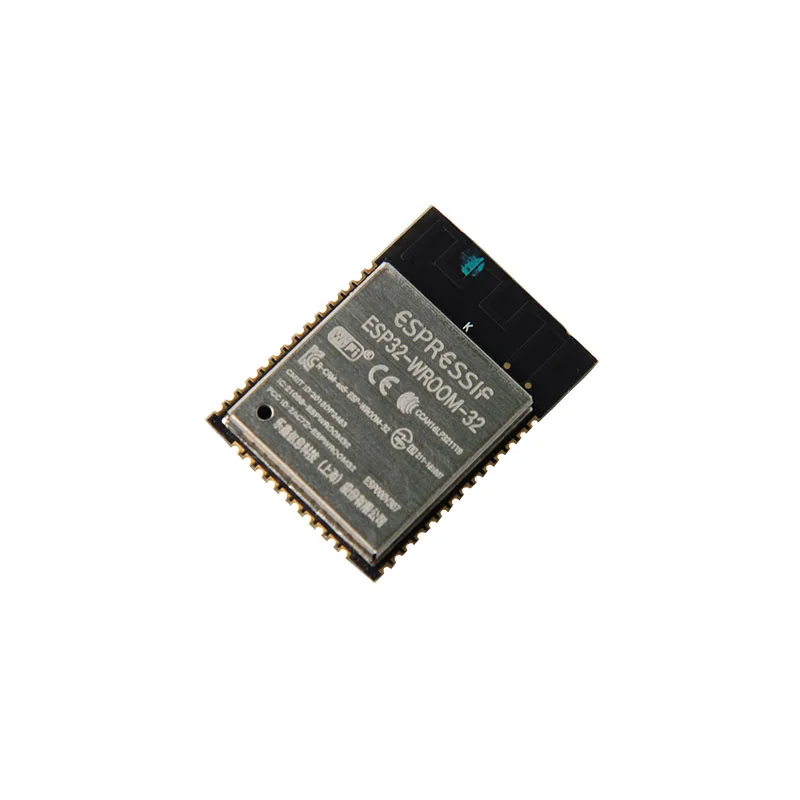

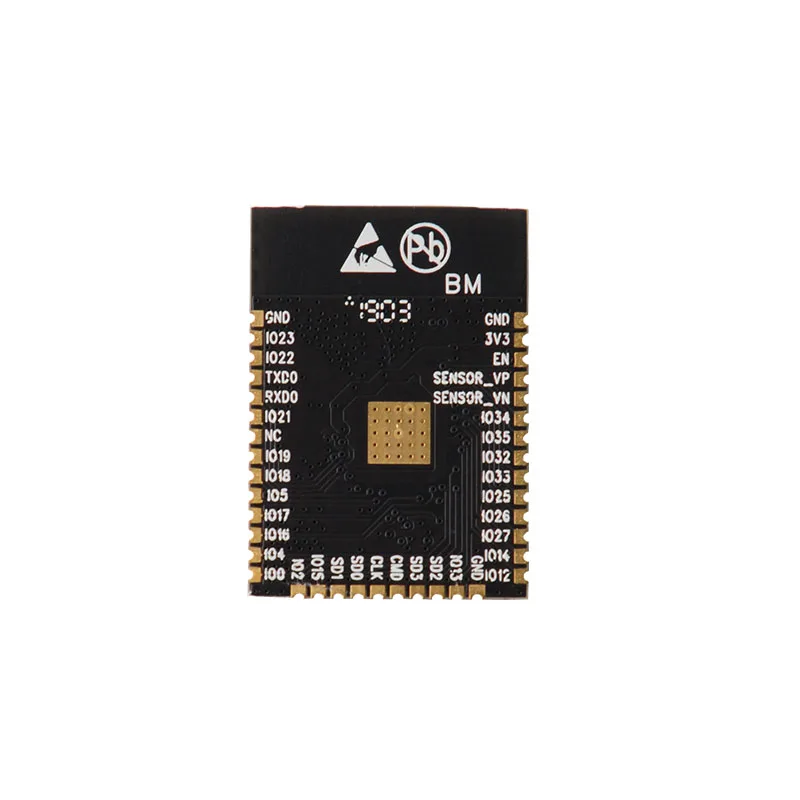

1 шт. ESP32-WROOM-32 беспроводной WIFI модуль

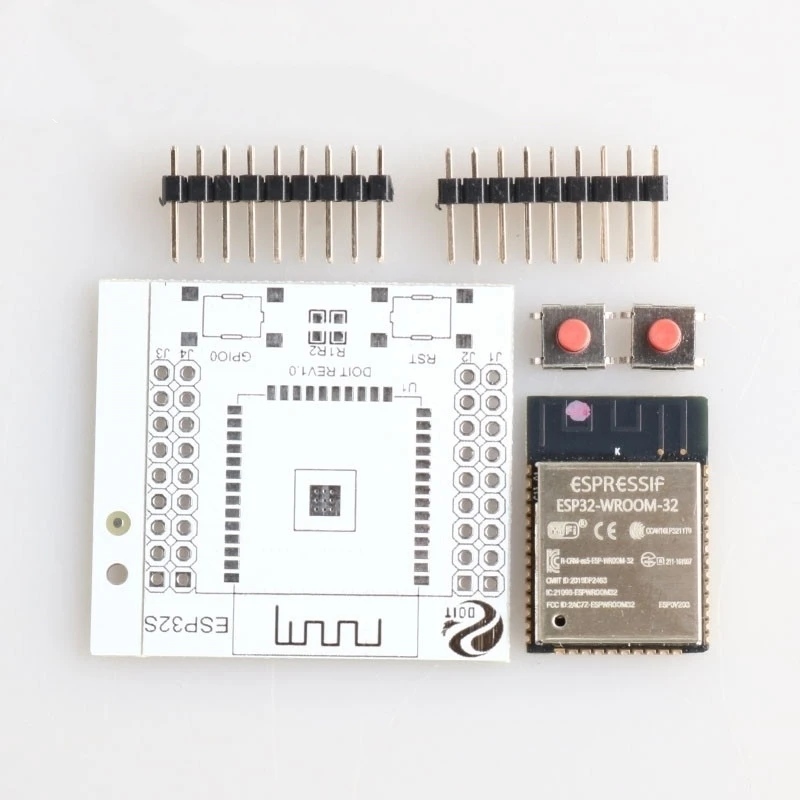

Посылка 3

1 шт. поддерживающая плата адаптера

1 шт. ESP32-WROOM-32 беспроводной WIFI модуль
