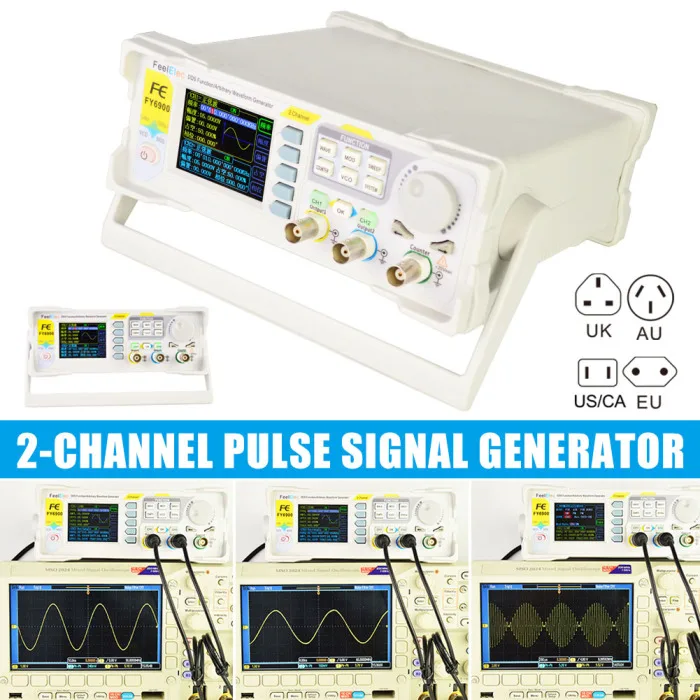

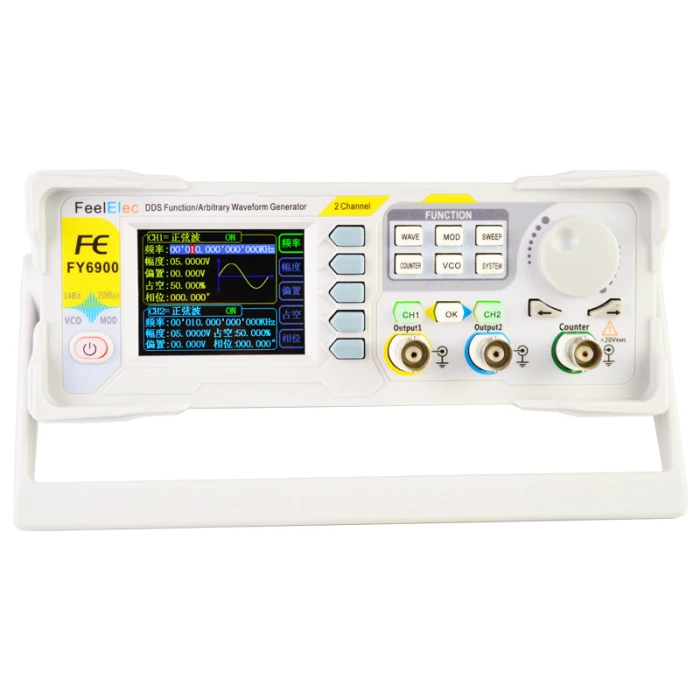

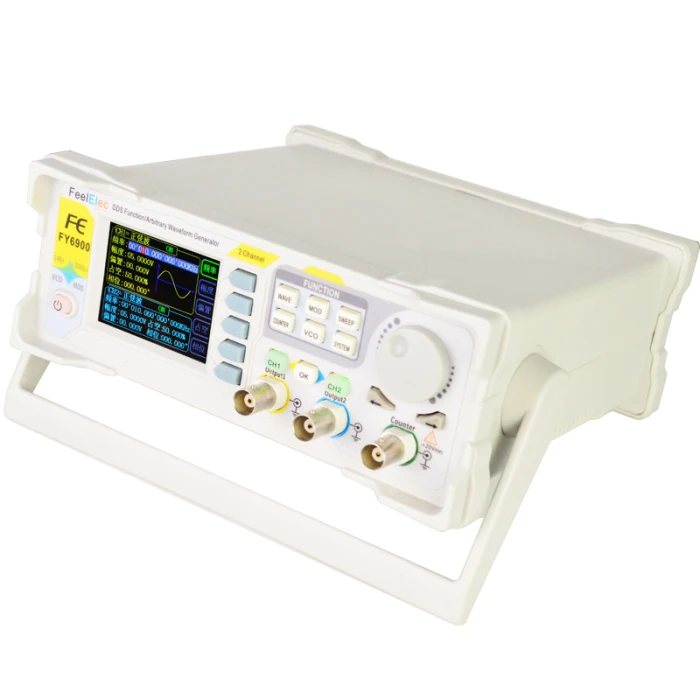

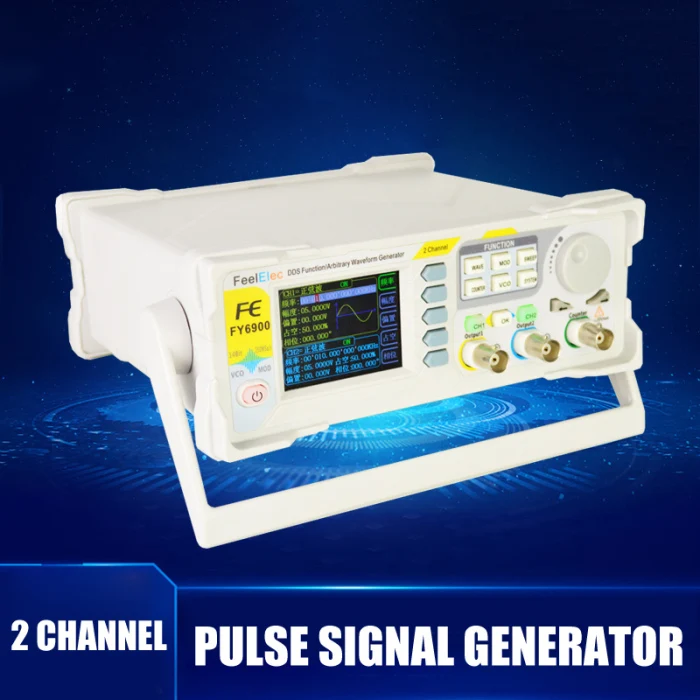

2 канала DDS Генератор импульсных сигналов произвольной формы счетчик частоты прямой цифровой синтезатор DEC889 Описание: Особенности:
1. Использует технологию прямого цифрового синтезатора (DDS) и обеспечивает стабильные, точные, чистые и низкие сигналы искажений.

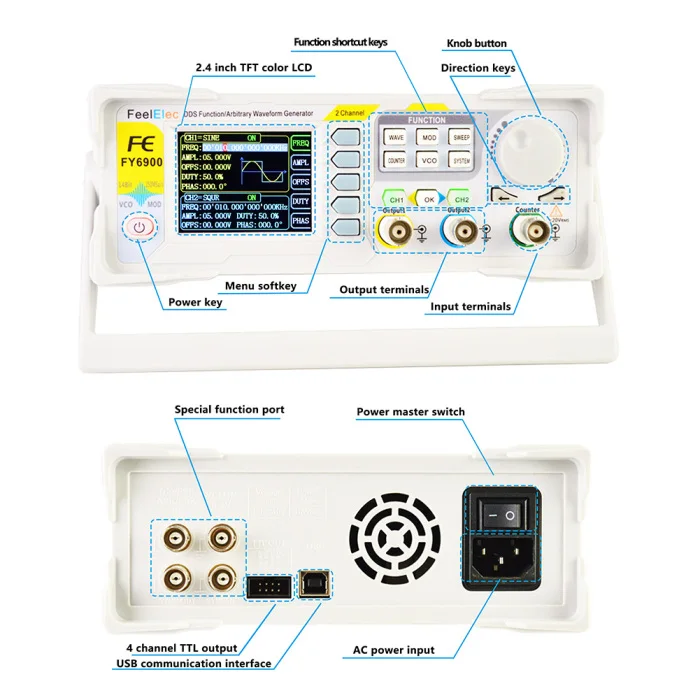

2. 2,4 дюймов TFT Цвет ЖК-дисплей с 320 × 240 Разрешение, отображение параметров и графикой из двух каналов в одно и то же время.
3. Аппаратура использует 14-bit быстрые тест/конвертер чип (5Vpp выход дискретизации погрешность составляет менее 1mV), 250MSa/s частота дискретизации, 14 бит в вертикальном направлении.

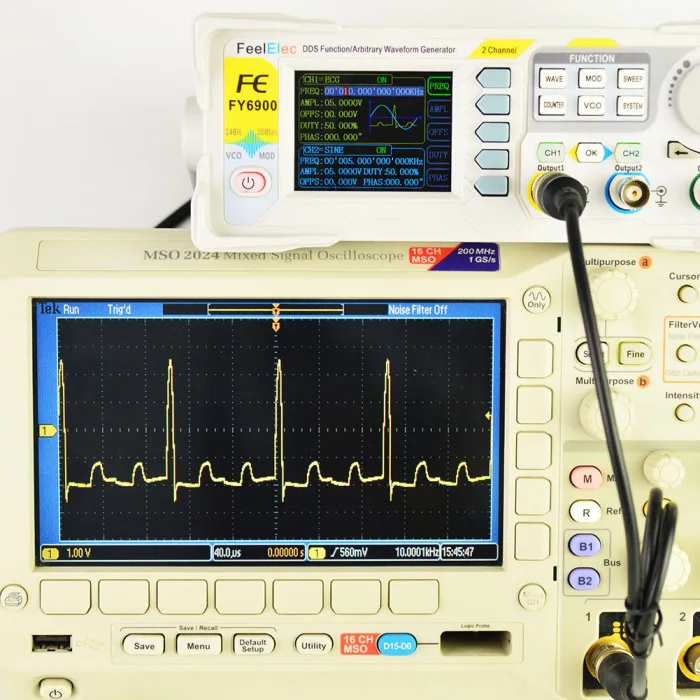

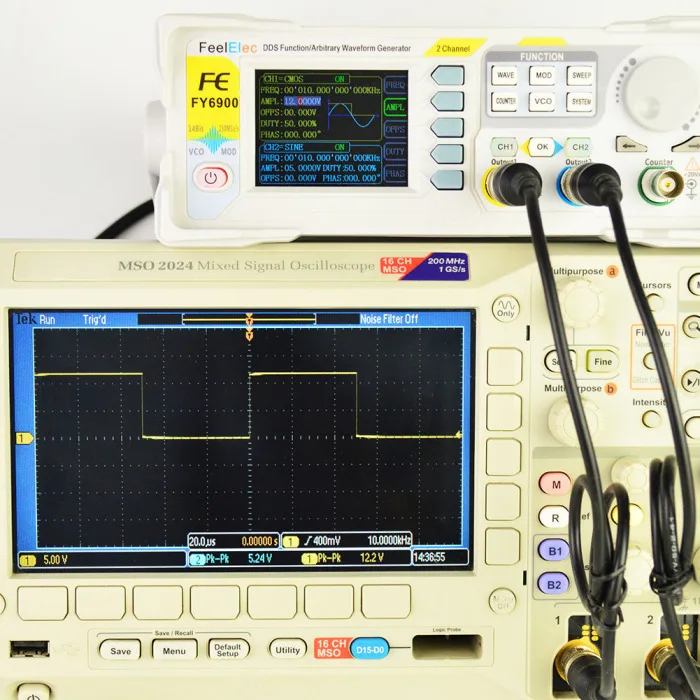

4. Может выводить до 97 групп функций/произвольной формы, содержит 33 группы предустановленных форм сигналов и 64 группы пользовательских форм сигналов. Предустановленные формы сигнала: синус, квадрат (рабочий цикл регулируется), пульс (ширина импульса и время цикла можно установить точно), треугольный/пандус, CMOS(0 ~ 12 В), четыре канала TTL, экстенциальный подъем, экстенциальное падение, шум, ЭКГ и т. Д.
5. Позволяет хранить 64 файла данных произвольной формы, каждая глубина хранения сигналов 8192x14bits; (чем дольше глубина хранения сигналов, тем больше деталей сохраняется форма сигнала, И детали сигнала могут быть восстановлены с высокой точностью.)

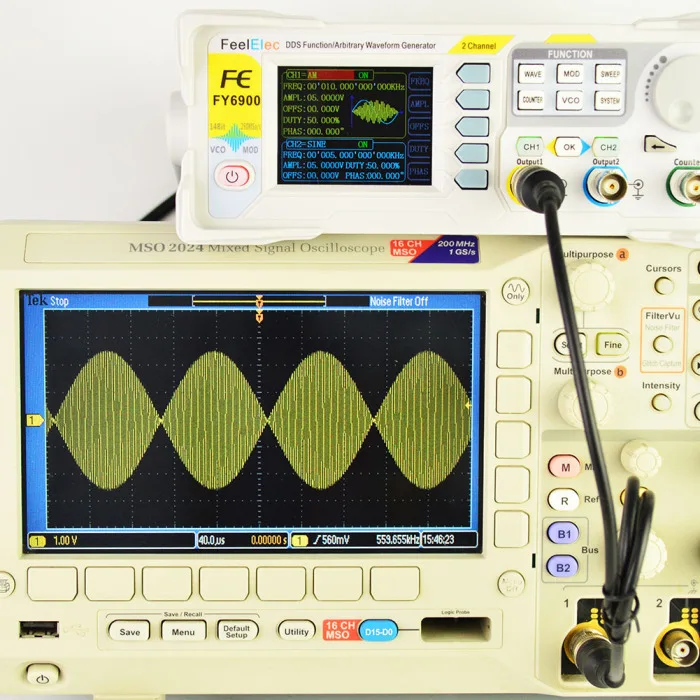

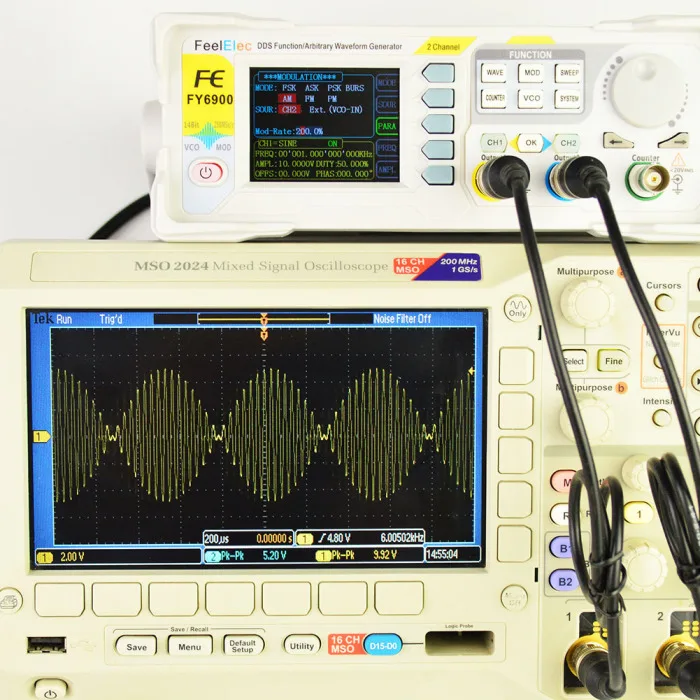

6. Различные типы модуляции: AM, FM, PM, ASK, FSK и PSK модуляции.

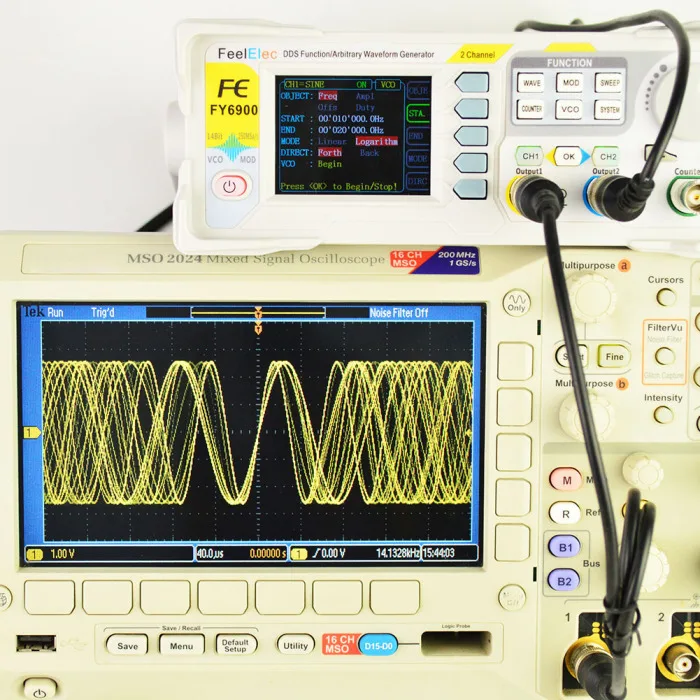

7. Развертки Функция: он может развертки 4 свойства сигналами, в том числе частота, амплитуда, смещение и длительным сроком службы; Он имеет линейный и логарифм два развертка типа; 0,01 S ~ 999,99 S Время развертки; Вверх, вниз и в круглую сторону.
8. Выход управления напряжением: может быть достигнут внешним входным сигналом: частота управления напряжением, амплитуда регулирования напряжения, смещение управления напряжением, цикл управления напряжением и модуляции шим.
9. Функция вывода: есть ручной триггер, внутренний триггер и внешний триггер для ваших опций. Он может выводить 1 ~ 1048575 импульсных поездов.
10. 100 м Функция счетчика частоты: он может измерять частоту, период, ширину импульса и рабочий цикл. Макс. Частота работоспособной является 100 МГц и мин. Частота работоспособной-0,01 Гц.
11. Функция счетчика: Он имеет 2 режима измерения соединения, включая соединение и соединение переменного тока. Эта конструкция может решить проблему неточности соединения переменного тока.
12. Стандартные 2 полнофункциональные каналы, которые эквивалентны двум генераторам.
13. Функция синхронизации каналов: поддержка копирования сигналов и копии состояния между каналами.
14. Поддержка два или более генераторы сигнала подключается к многоканальный выход, максимальный Поддержка 16-канальный синхронный выход, участок между каждый канал может быть отрегулировано.
15. Точно Регулировка фаз двух каналов, точность может быть 0,01 градусов.
16. Минимальное разрешение амплитуды может быть до 1 мВ. Амплитудный диапазон 0 ~ 24Vpp.
17. Рабочий цикл каждого канала может регулироваться независимо 0.01%-99.99%, Регулируемое разрешение 0.01%.
18. -12 В ~ + 12 В функция смещения. Разрешение 0,001 в.
19. Функция сохранения: он может сохранить 20 наборов пользовательских параметров и может быть загружен в любое время.
20. Функция связи: все функции могут контролироваться программой ПК, а Протокол связи открыт для вторичного развития.
21. Защита от короткого замыкания на выходе: все каналы могут работать более 60 сек при коротком замыкании нагрузки.
22. Обеспечивает мощное программное обеспечение ПК для редактирования сигналов. Пользователи могут загружать произвольные сигналы на этот инструмент после редактирования с помощью программы PC.
23. Принять ABS пластиковый корпус с дизайном настольного типа. Используйте 100-240 В (AC) Широкий диапазон напряжения питания.

Выходная функция/произвольная форма сигнала, включая:

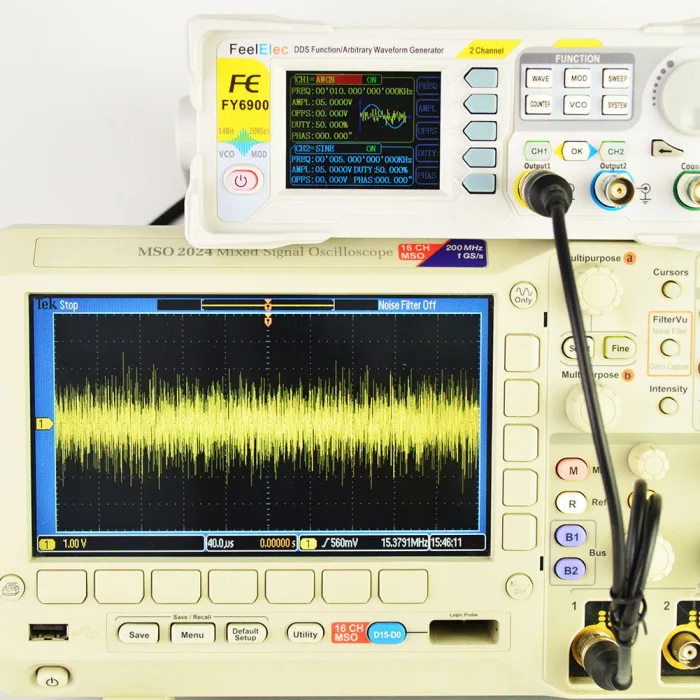

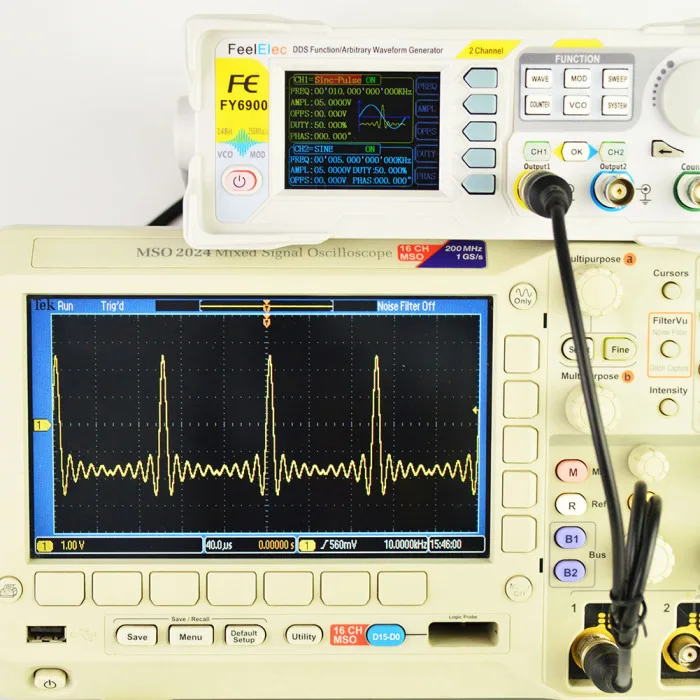

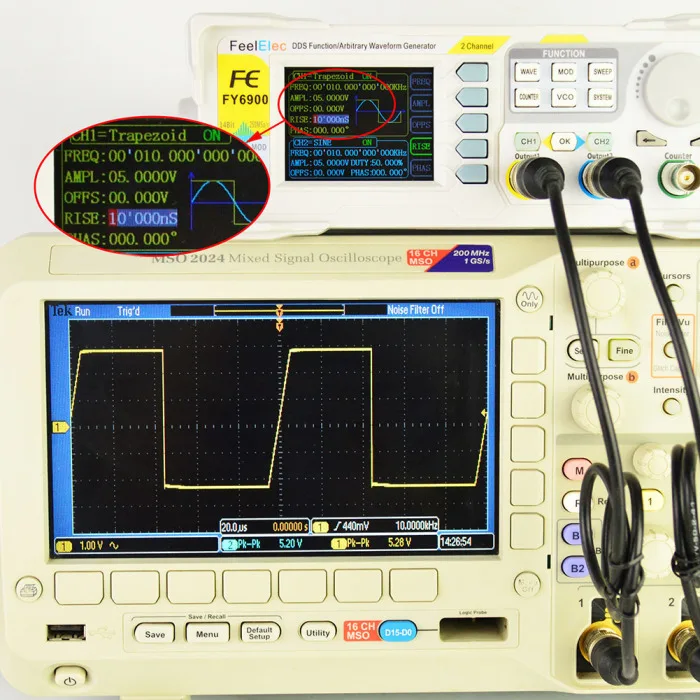

Синус, квадрат, прямоугольник, треугольный/пандус, подъёмный пилозуб, осевой пилозуб, Lorenz Pulse, мультитон, шум, трапециевидный пульс, Синк Pulse, узкий пульс, белый шум, треугольный шаг, положительная ступень, обратная ступень, положительная логарифма, Обратный логарифм, положительный логарифм падения, обратный логарифм падения, линейный FM, AM, FM, положительная Половина волны выпрямления, положительная Половина волны выпрямления, Пользовательская форма волны

Спецификация:
Материал: АБС-пластик
Размер экрана: 2,4 дюймов
Разрешение: 320*240
Точность: ± 20ppm
Стабильность: ± 1ppm/ 3 часа
Длина волны: 8192 точек * 14 бит
Частота дискретизации: 250MSA/s
Вертикальное разрешение: 14 бит
Диапазон напряжения: AC100V-240V
Описание: SMD, LSI, надежный и прочный
Зуммер: можно включить/выключить, установив.
Управление: кнопка и ручка непрерывно.
Среда: температура: 0 ~ 40 градусов Цельсия, влажность:<80%
Размер: 200x190x90мм
Вес: 850 г
Посылка включает в себя:

1x Генератор импульсных сигналов
