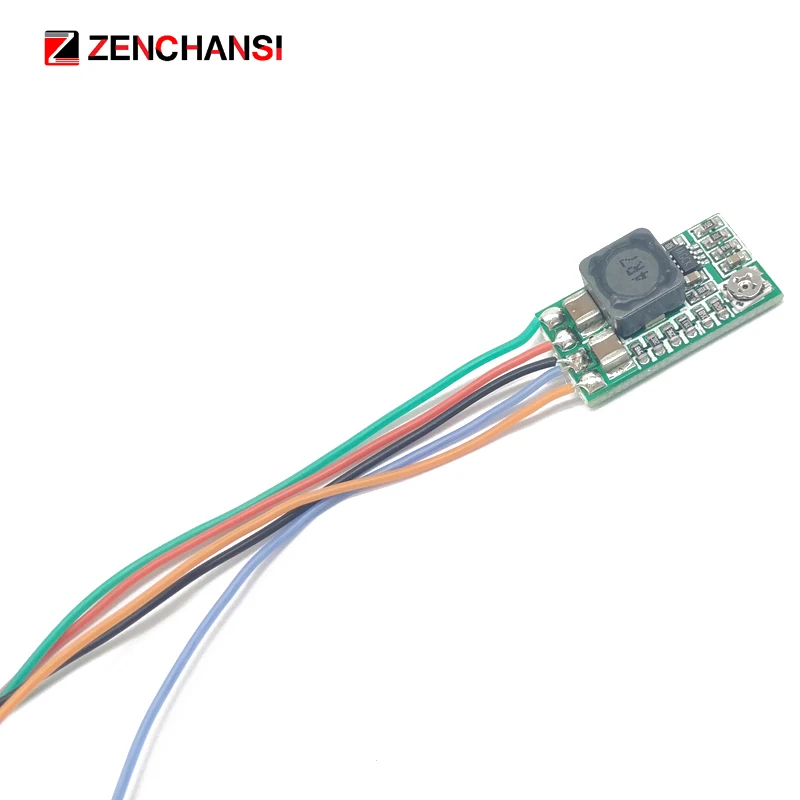

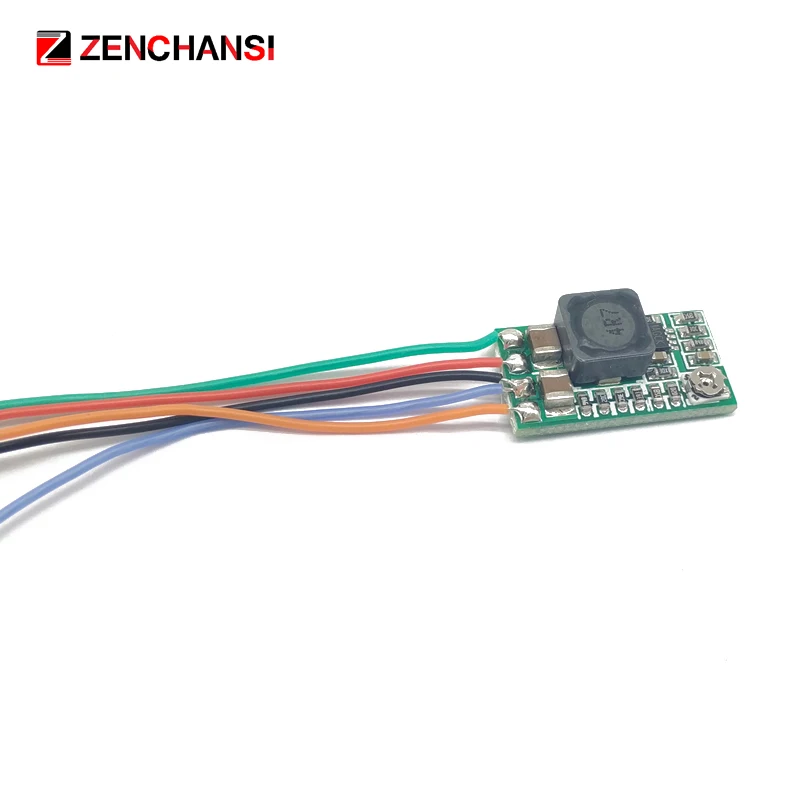

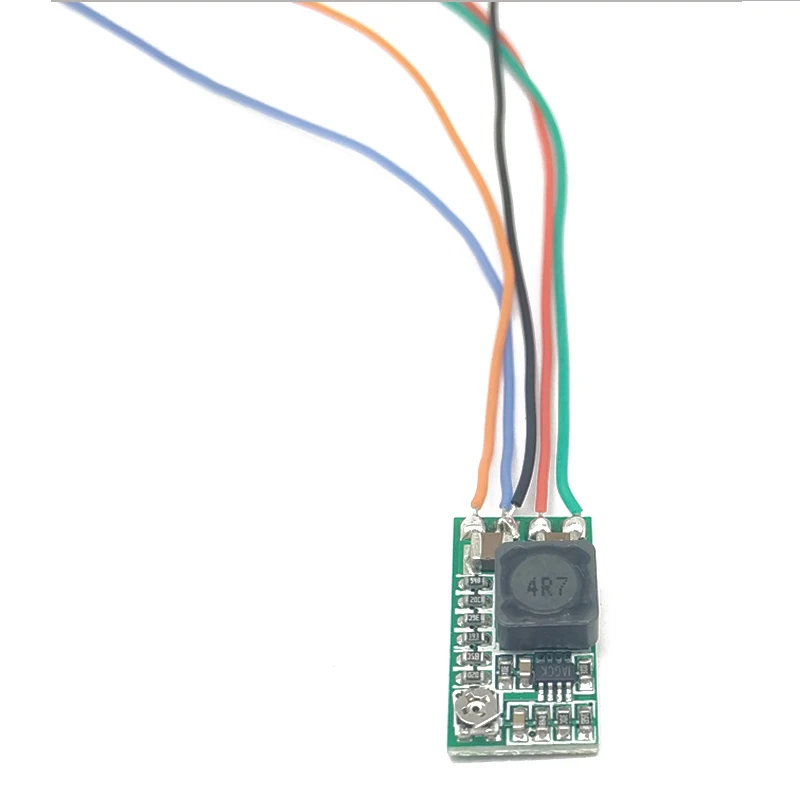

Понижающий модуль питания Регулируемый преобразователь напряжения 4 9 24 В в 5 3 А

Понижающий модуль питания Регулируемый преобразователь напряжения 4 9 24 В в 5 3 А

Новый продукт введение:

1: новые импортные чипы в США, определенно не самодельные чипы, разбирайте чипы. 2: Максимальный выходной ток 3A, продолжительный ток 2.1A, достаточный запас. 3: новый дизайн, конструкция цепи не требует электролитических конденсаторов и танталовых конденсаторов (срок службы электролитического конденсатора короткий, Танталовый Риск взрыва). Теперь с использованием высококлассного большого размера твердого керамического конденсатора (MCC) 2 Ke. 4: новая программа использует синхронную схему выпрямления, эффективность преобразования очень высока, в свою очередь 5 в 0.7A 6,5 в, когда эффективность до 97.5%, 12 в поворот 5 в 1A, они также достигли 94%, В отличие от некоторых сверстников эффективность составляет всего 60-70%. (Проверка эффективности удаляет входной диод защиты от обратной полярности и падение предохранителя). 5: большая экранированная катушка индуктивности тока, низкое сопротивление, чтобы максимизировать эффективность преобразования. Уменьшить тепло. 6: ультра-маленький размер, 20 (L) * 11 (W) * 5 (H) мм, вся сеть к минимуму. 7: ультра-низкий ток, тихий ток 0,85 мА. Подключение к автомобильному аккумулятору без добавления переключателей может быть подключено к линии прикуривателя или линии кабеля питания ACC. 8: Выходное интегрированное регулируемое и фиксированное напряжение, фиксированный выход не требует настройки, прямое может быть очень напряжением, потенциометр может регулироваться, универсальность очень сильна на плате под точечной сваркой 9: интегрированный порт, режим работы по умолчанию, низкое закрытие, удобство управления 10: серия 78 может использоваться для замены линейных регуляторов, таких как 78057812 и так далее. QS-1205CME-3A силовой модуль Размер: 20 (Д) * 11 (Ш) * 5 (В) мм Нажмите для осторожность

Параметры модуля

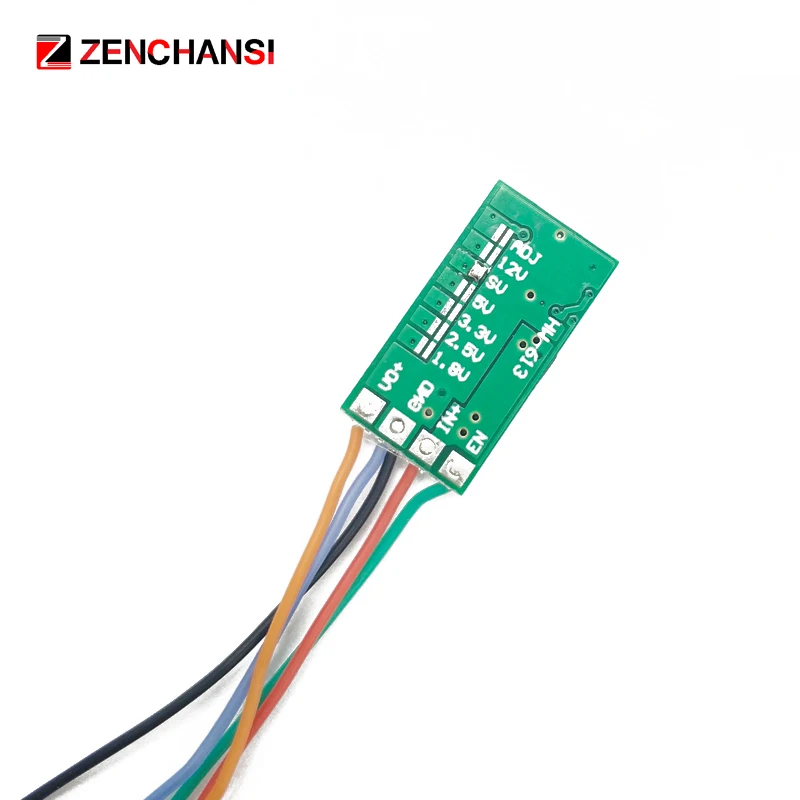

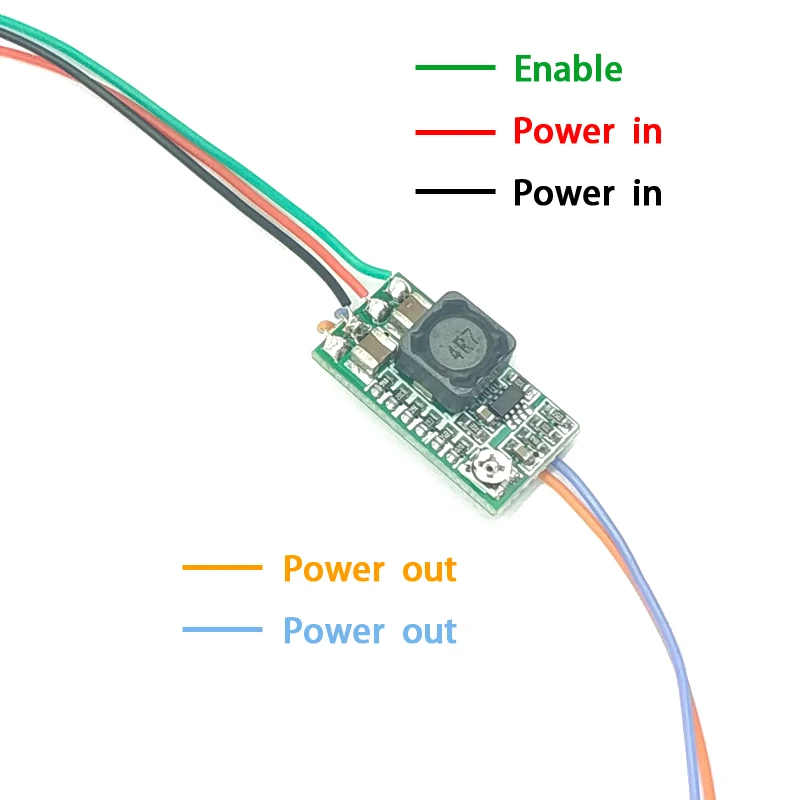

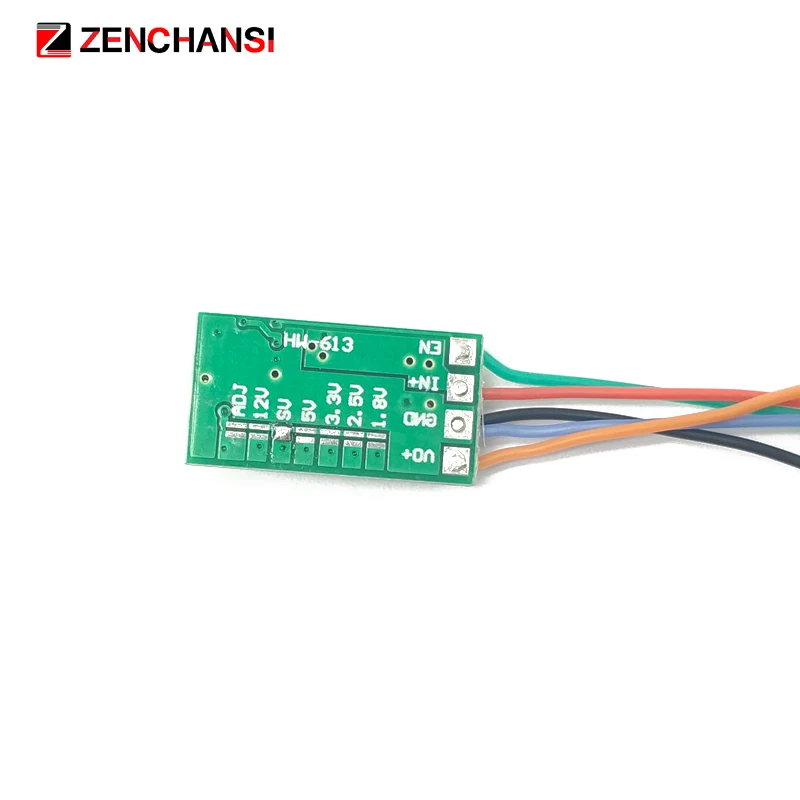

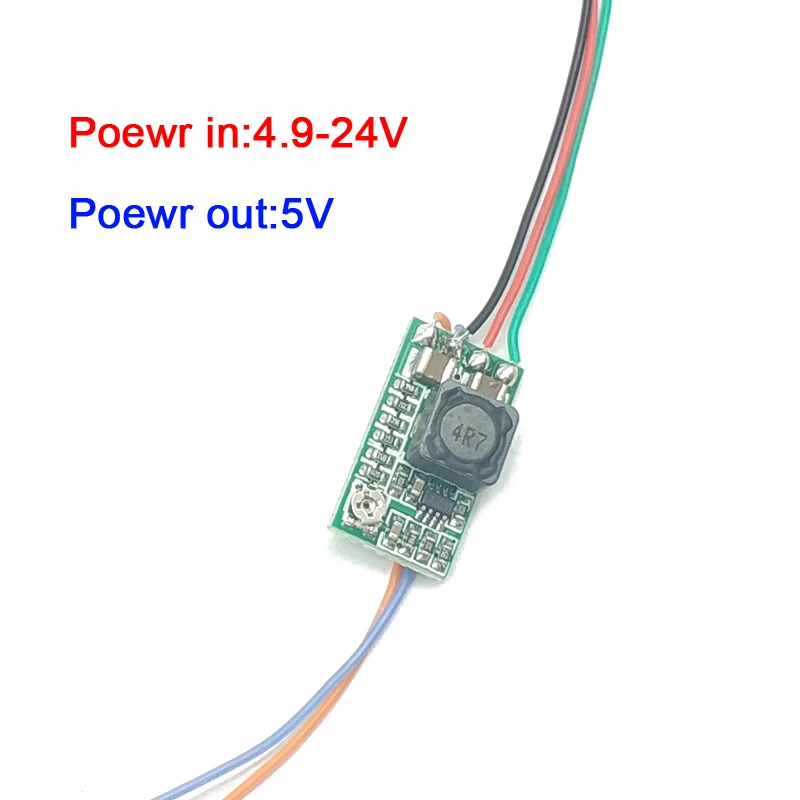

Свойства модуля: неизолированный понижающий модуль (понижающий) синхронный выпрямитель Вход напряжение: DC 4,5-24V Выходное напряжение: интегрированный регулируемый и фиксированный выход, задняя часть может выбрать фиксированное выходное напряжение Диапазон регулировки (0,8-17V), фиксированное напряжение (1,8 V 2,5 V 3,3 V 5V 9V 12V) Выходной ток: 3A (обратите внимание, что полное охлаждение), фактический тестовый вход 12 В 1,5a на выходе меньше тепла без специальной обработки. Эффективность преобразования: до 97.5% (6,5 поворот 5V 0.7A) Частота переключения: 500 кГц Выходная пульсация: 20 мВ вокруг (12 в поворот 5V3A) 20 м-полоса пропускания Рабочая температура: Промышленный класс (от-40 C до + 85 C ) (чем выше температура, тем меньше Выходная мощность) Защита от перенапряжения на выходе: нет Повышение температуры при полной нагрузке: 40 C Статический ток: 0,85 мА Регулирование нагрузки: ± 1% Регулирование напряжения: ± 0.5% Скорость динамического отклика: 5% 200uS Защита от короткого замыкания на выходе: не короткое замыкание в течение длительного времени Защита от обратной полярности на входе: нет, диод защиты от обратной полярности на входе Включение управления: Да, высокая работа, низкий стоп-сигнал, высокий уровень 2-5 В, низкий уровень около 0 В. Вход по умолчанию с внутренним подъемом к положительному электроду. Подключение: сварка Вход: сварка Выход: сварка/штифт Сварочные работы расстояние между отверстиями: 2,54 мм
