Беспроводной пульт дистанционного управления QIACHIP 433 МГц 5 В 12 24 микро

Беспроводной пульт дистанционного управления QIACHIP 433 МГц 5 В 12 24 микро

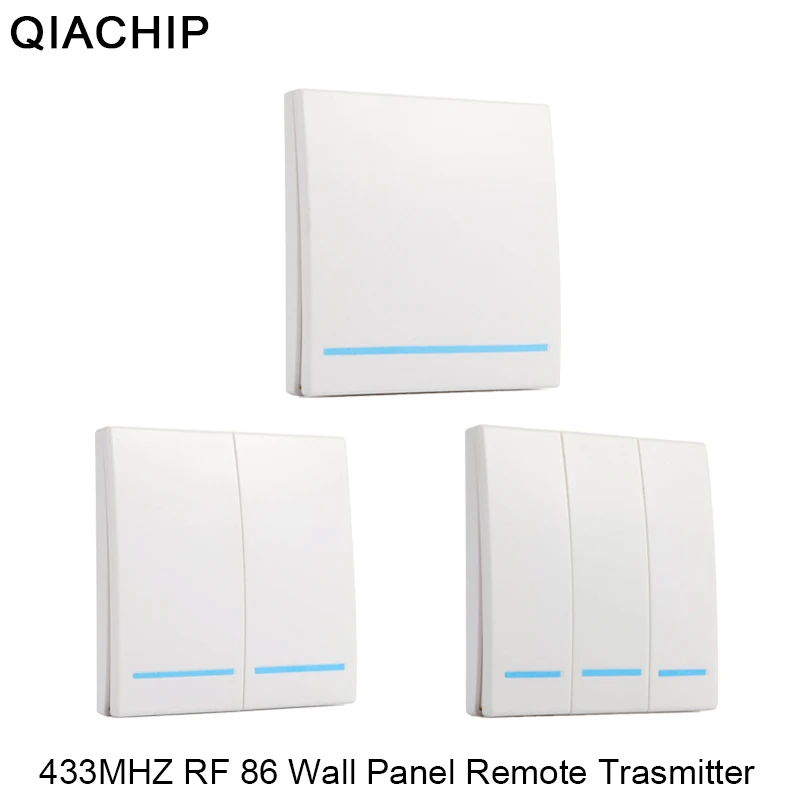

Передатчик настенной панели:

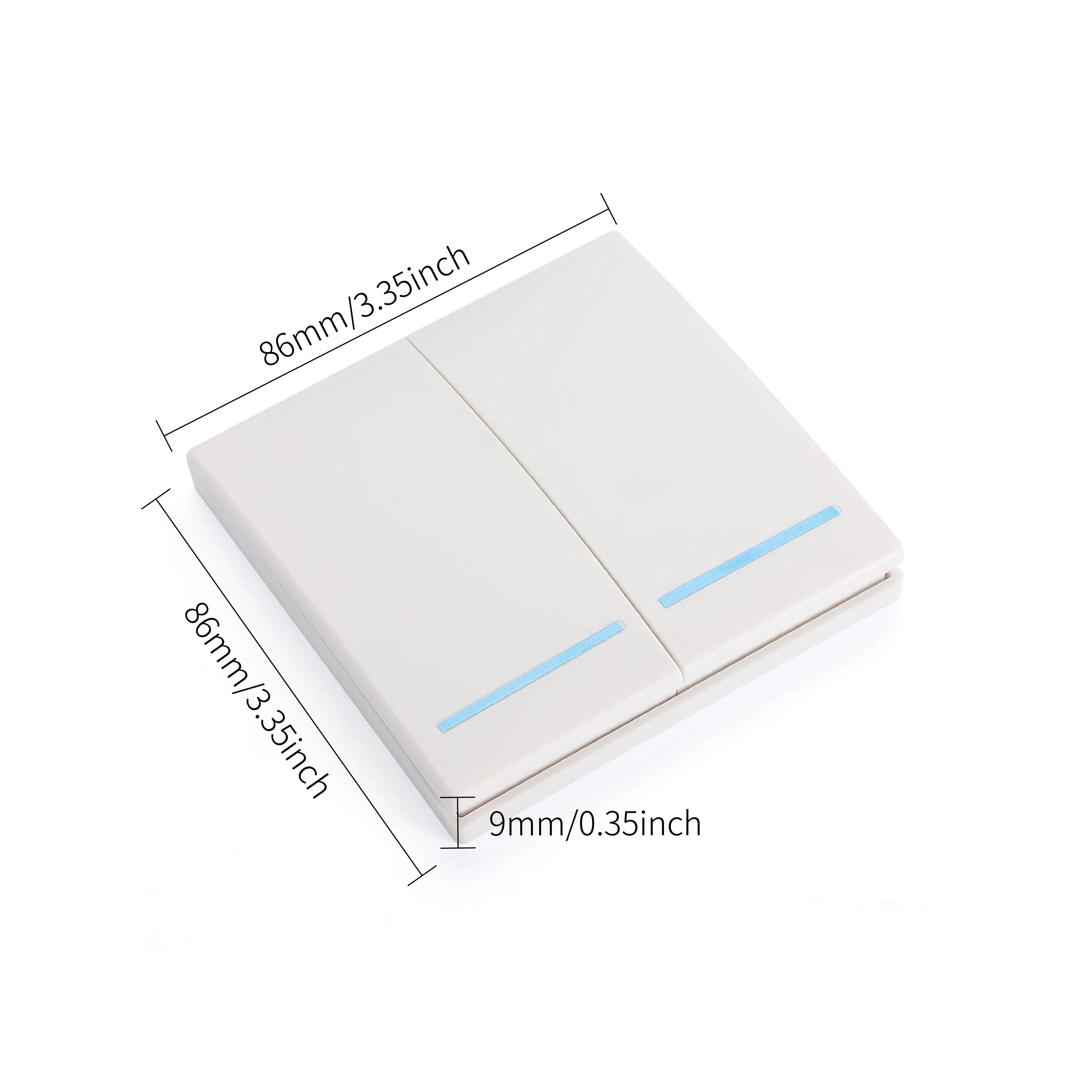

Номер модели: QC-WP04433-2 Рабочая частота: 433 МГц Модель аккумулятора: CR2032 (посылка не входит в комплект) Размеры: 86 мм x 86 мм x 13 мм Расстояние: в помещении (20 метров) на открытом воздухе (80 метров) Технические данные приемника: Входная мощность: 85-250 в перем. Тока Ток в режиме ожидания: <5 мА РЧ частота: 433 МГц РЧ режим работы: супергетеродинный Чувствительность приема: >97dbm Дальность передачи: 20-50 м (открытое пространство) Режим декодирования: декодирование по MCU Удаленное Хранение: 20 шт. Поддержка удаленного типа: код обучения 1527, код Рабочий режим: Мгновенный, переключаемый, блокирующий Размеры печатной платы: 53,8*31,2 мм

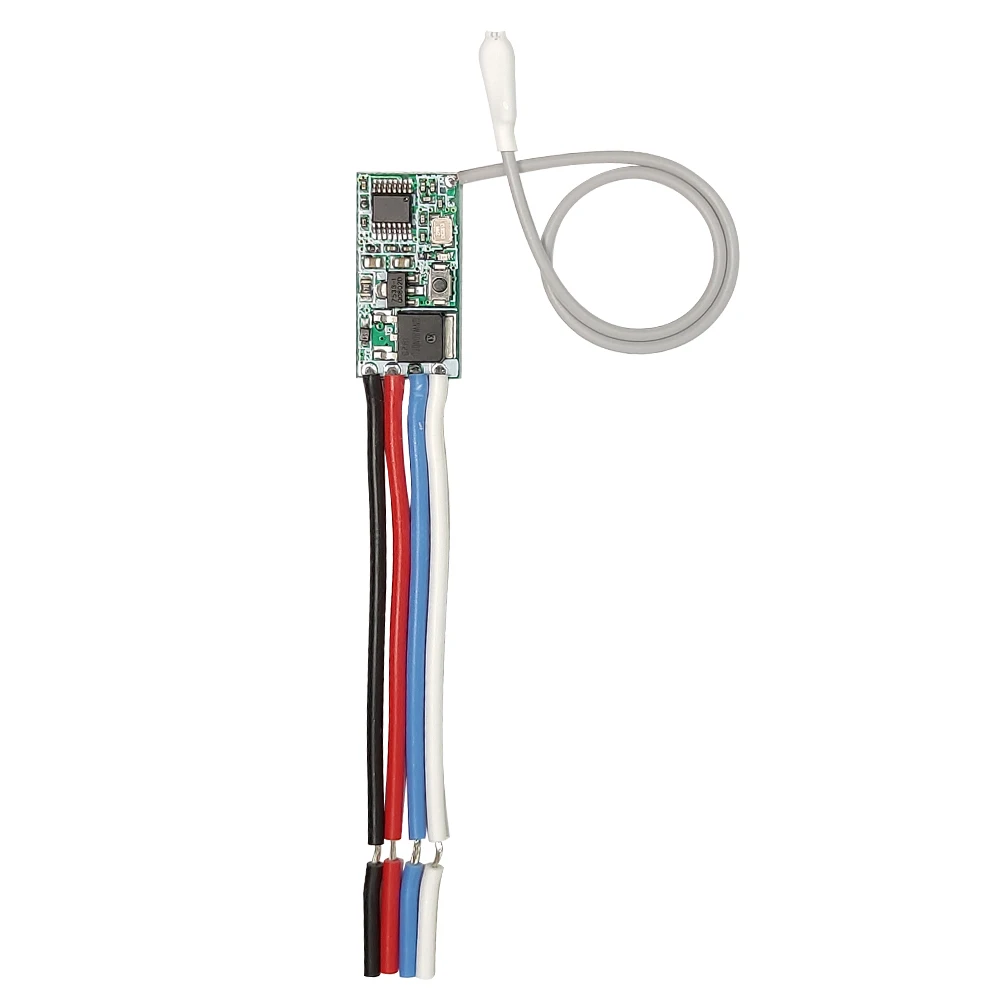

Технические характеристики приемника:

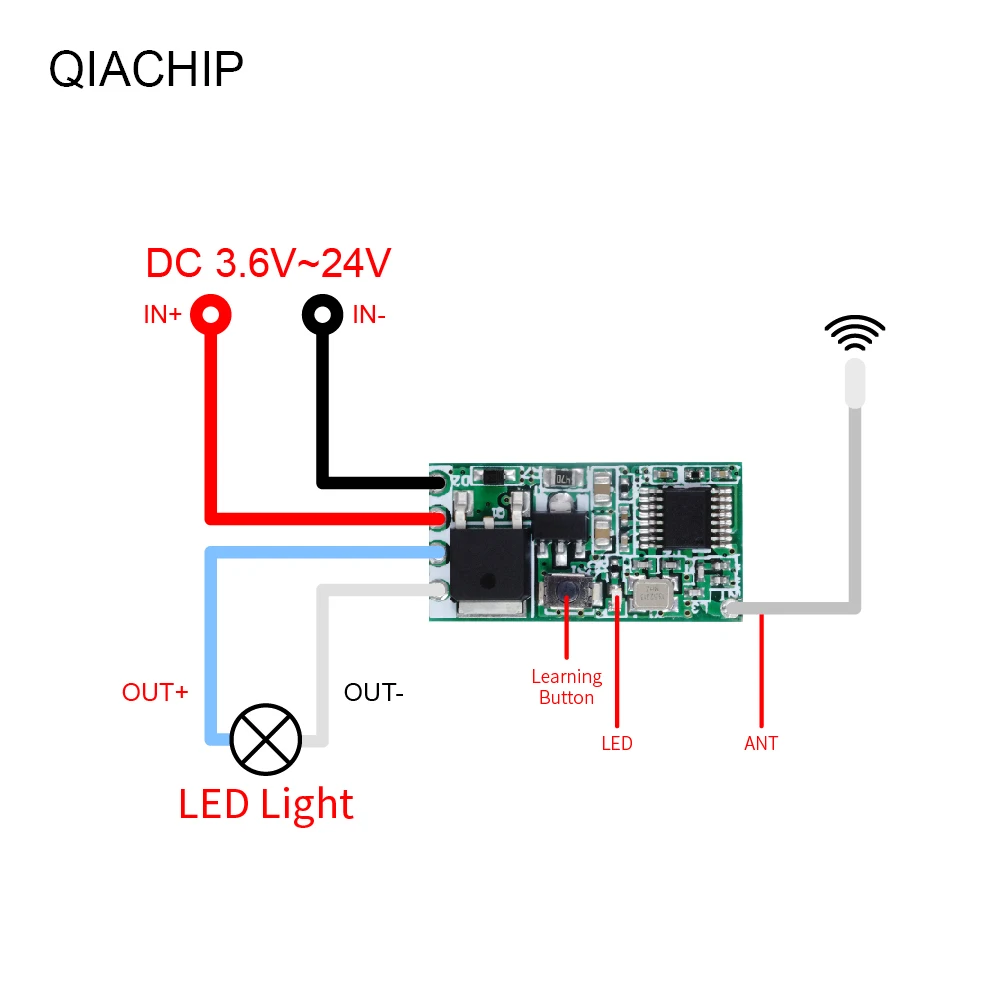

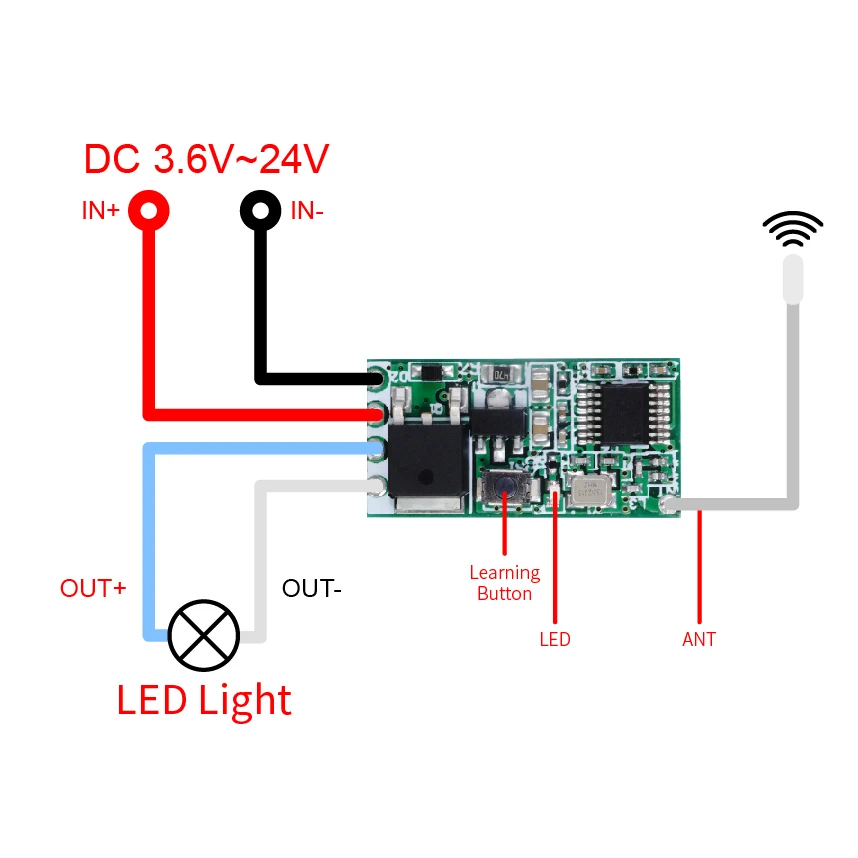

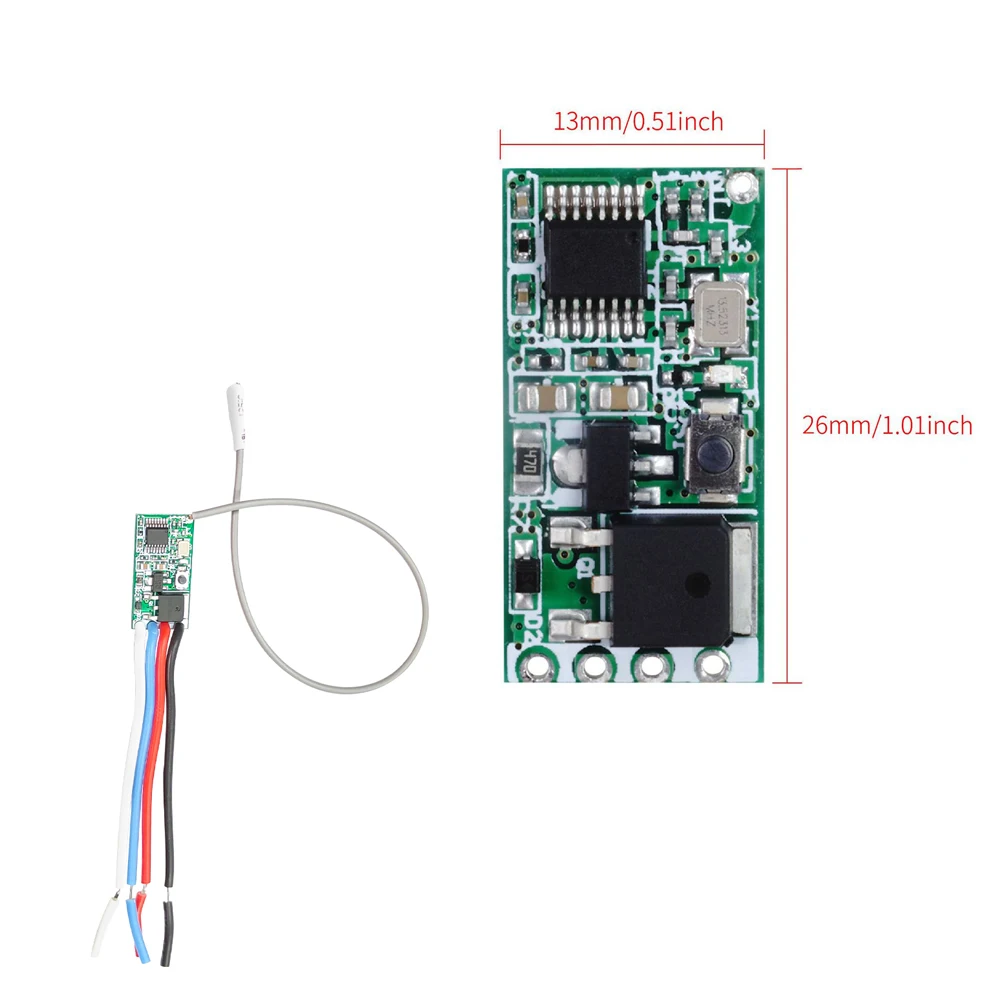

Номер модели: QA-R-011 Рабочая Напряжение AC/DC 3,6 V ~ 24V. Максимальная нагрузка: 2 А Статический ток: 3,6 мА ~ 5.5mA. Рабочая частота: 433 МГц. Чувствительность приема: ≤-107 дБм. Режим модуляции: ASK (Супергетеродинный). Количество хранимых пультов дистанционного управления: ≤ 10. Рабочий режим: Мгновенный, переключаемый, режим блокировки. Стиль обучения: кнопка обучения. Рабочая температура: -20 градусов 80 градусов. Размер внешнего вида: 26 мм x 13 мм x 1 мм (длина × ширина × высота).

Инструкции по уходу за изделием

Первый шаг: Снимите получателя памяти 8 раз нажмите кнопку обучения на приемнике, коды будут очищены. После очистки кода, весь пульт дистанционного управления больше не может работать. Шаг 2: передатчик и приемник с настенной панелью Нажмите кнопку обучения на приемнике два раза, она переходит в режим переключения настроек. Подождите немного, светодиодный индикатор появится, он воплотится в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, затем выключится Обучение успешно.

О режиме работы:

Мгновенный: Нажмите кнопку дистанционного управления, реле подключается, отпустите кнопку дистанционного управления, реле отключится. Кнопка переключения: Нажмите, как только кнопка дистанционного управления, реле подключается, нажмите кнопку дистанционного управления дважды, реле отключается. Блокировка: Нажмите кнопку дистанционного управления A, реле подключается, нажмите кнопку дистанционного управления B, отсоедините реле.

Обучающий код: (мгновенный)

Нажмите кнопку обучения на приемнике один раз, он переходит в режим мгновенной настройки. Подождите немного, светодиодный индикатор выключится, он воплотится в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключится. Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

Обучение коду: (переключение)

Нажмите кнопку обучения на приемнике два раза, она переходит в режим переключения настроек. Подождите немного, светодиодный индикатор выключится, он воплотится в обучающее состояние. Нажмите кнопку дистанционного управления, светодиодный индикатор на плате приемника будет мигать, а затем выключится. Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно.

Обучение коду: (блокировка)

Примечание: Когда вы выбираете режим блокировки, для того, чтобы узнать больше дистанционного управления, вам нужно узнать две различные кнопки, первый раз обучения для включения, второй раз обучения для выключения. Например: Кнопка A = ON, кнопка B = OFF Тройное нажатие кнопки обучения на приемнике, оно переходит в режим фиксации. Подождите немного, светодиодный индикатор на плате приемника будет мигать, а затем выключится. Нажмите кнопку дистанционного управления A. Светодиодный фонарик 5 раз. Нажмите кнопку дистанционного управления B. Светодиодный фонарик 5 раз Через 3 секунды светодиодный индикатор будет включаться снова, и обучение будет успешно. A = ON, B = OFF.

Примечание: различные варианты, включая различные упаковки

Посылка 1:

1 * QC-WP04433-2 стены Панель дистанционного Управление (не включает в себя Батарея)

Посылка список 2:

Модуль приемника 433 МГц, 1 * QA-R-011

Посылка 3 мм Толщина:

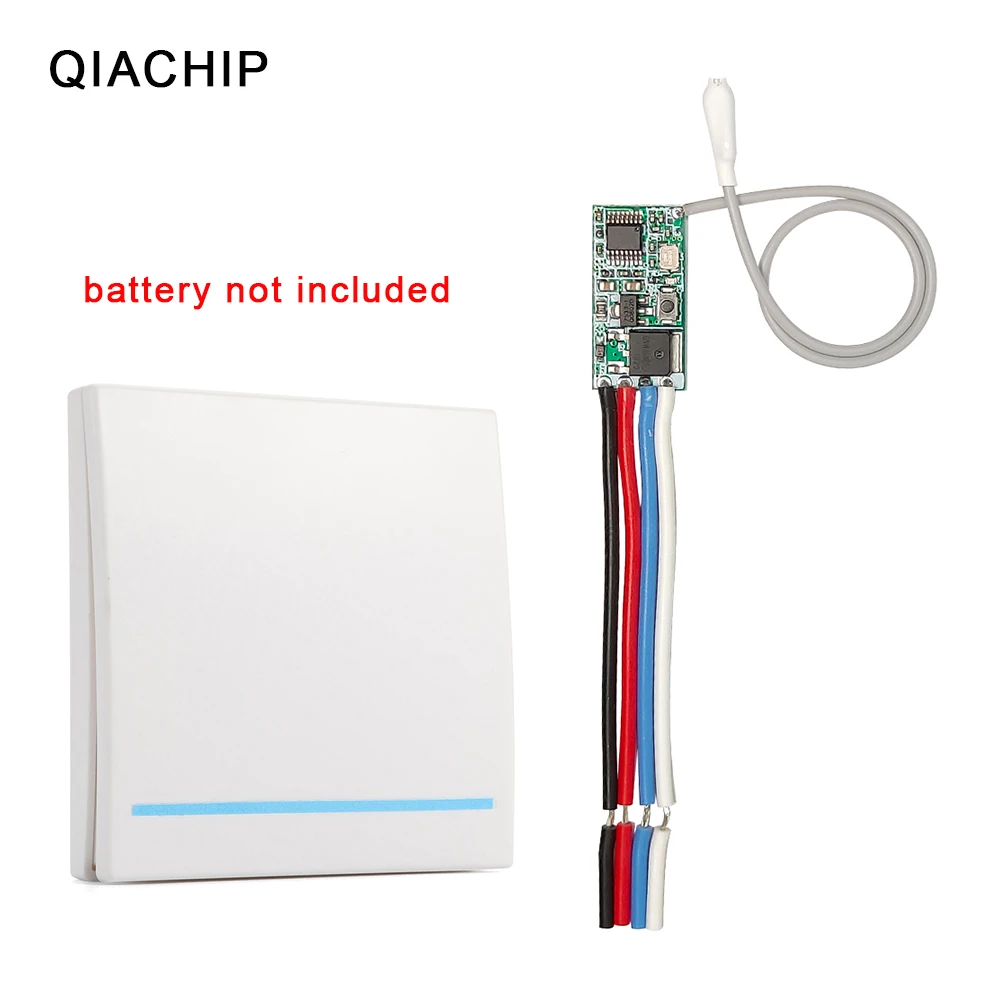

1 * QC-WP04433-1 стены Панель дистанционного Управление (не включает в себя Батарея) Модуль приемника 433 МГц, 1 * QA-R-011

Посылка список 4:

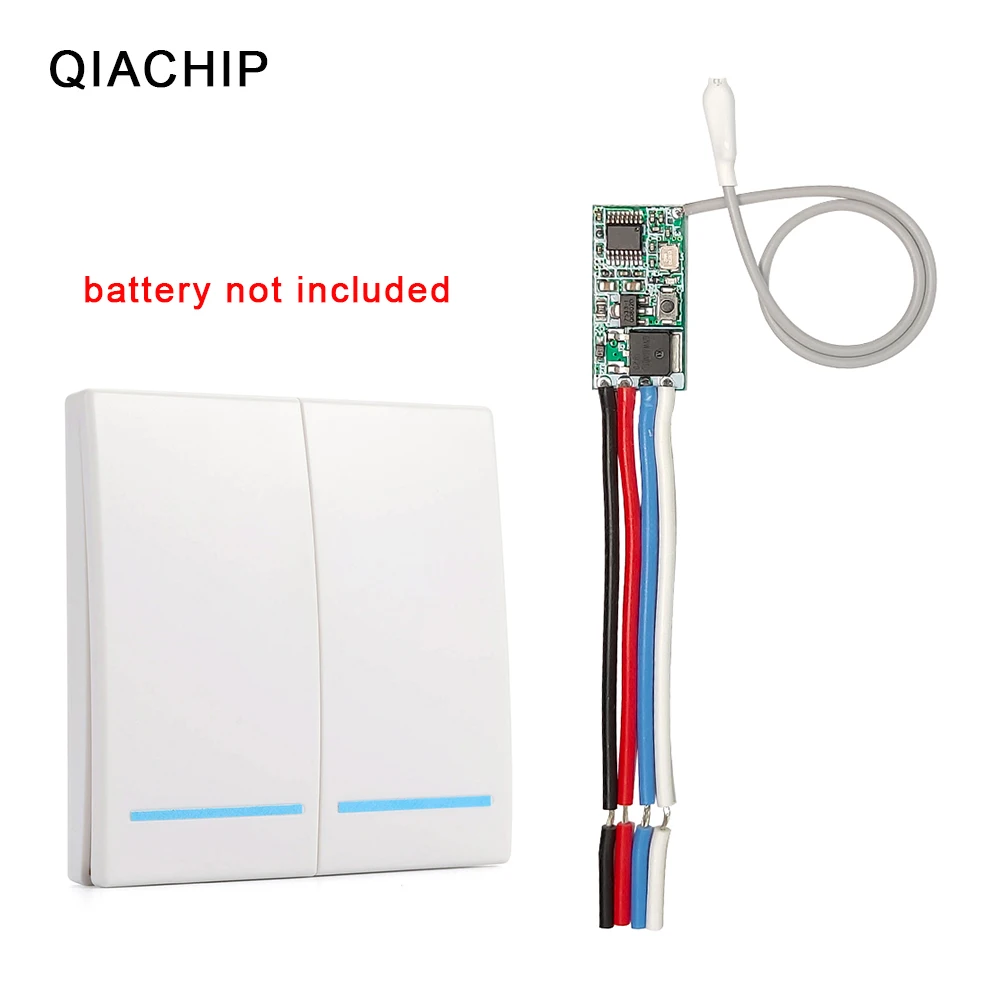

1 * QC-WP04433-2 стены Панель дистанционного Управление (не включает в себя Батарея) Модуль приемника 433 МГц, 1 * QA-R-011

Посылка список 5:

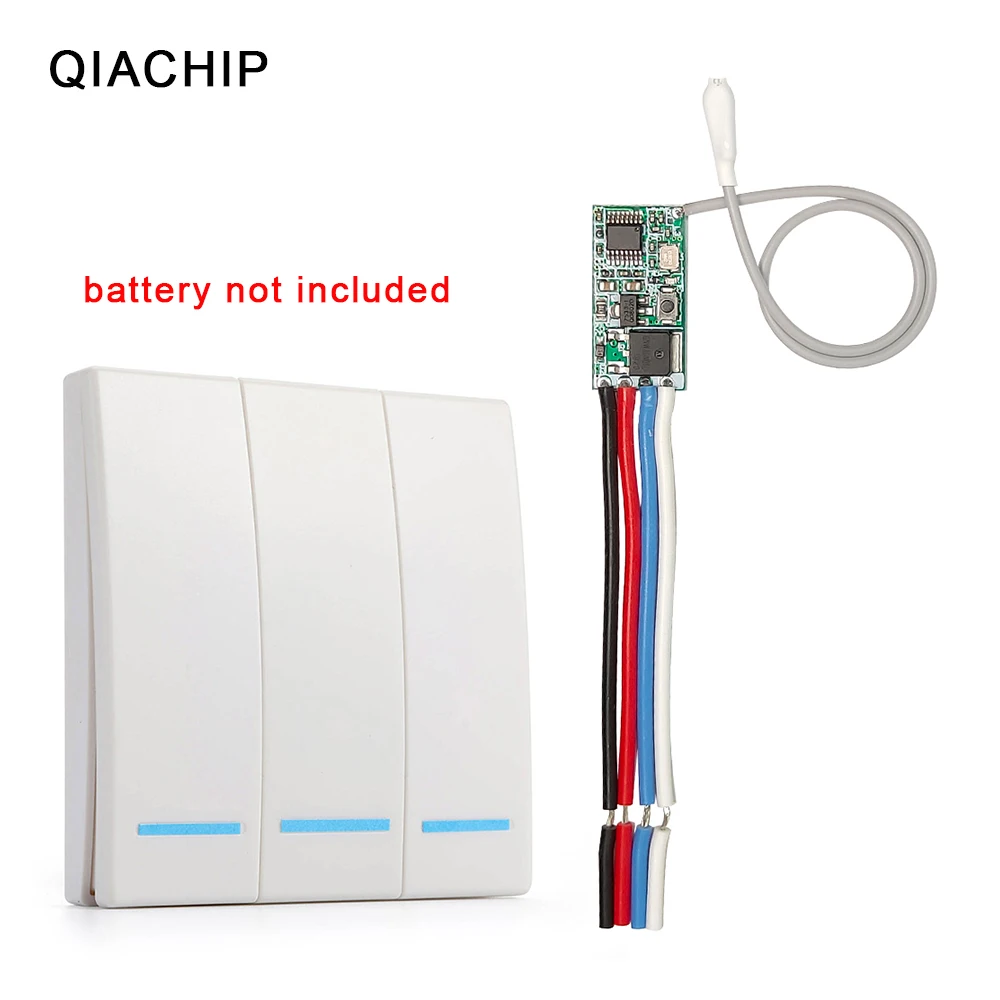

1 * QC-WP04433-3 стены Панель дистанционного Управление (не включает в себя Батарея) Модуль приемника 433 МГц, 1 * QA-R-011

Примечание:

1. Пожалуйста, не заряжайте устройство, необходимо выключить питание, а затем использовать после тестирования и корректировки электроэнергии. 2. Пожалуйста, быстро Замените батарею, когда напряжение на пульте управления недостаточно (когда напряжение на батарее недостаточно, как правило, закрывайте передачу). 3. Пожалуйста, обратите внимание, чтобы избежать металлических масок, большого оборудования, сильных электромагнитных помех, поданных при использовании беспроводных радиочастотных продуктов, и избежать слишком короткого расстояния между пультом дистанционного управления и платой приемника. 4. Пожалуйста, избегайте ненормального использования продукта. Ненормальное использование будет уменьшить производительность продукта и жизнь, когда это тяжело, это может повредить продукты и даже сделать опасности для вашей безопасности.
