XT-127 портативный анализатор спектра измерительный прибор частоты сигнала 10-2700 МГц

Пожалуйста, сообщите мне ваш адрес электронной почты для руководства на английском языке

Особенности:
-Этот анализатор спектра может использоваться для радиочастотного тестирования, беспроводной оптимизации, размещения сети на месте, запроса помех и т. д. Его можно использовать для тестирования распределения спектра сигналов.
-Малый размер, легкий вес, компактная конструкция, легко носить с собой, подходит для измерения поля.
-Он может быть заряжен стандартным зарядным устройством 5 в на мобильный телефон.
-Частота обнаружения колеблется от 10 МГц до 2700 МГц. Он может обнаруживать спектр в реальном времени, частотный спектр и Термодинамический спектр в частотном диапазоне. Он прост в использовании.
-Функция анализа спектра в реальном времени, сканирование спектра в реальном времени, поддержка функции SPAN/RBW/CENT/MARKER, функция MAXHLOD, автоматическое определение максимальной мощности.

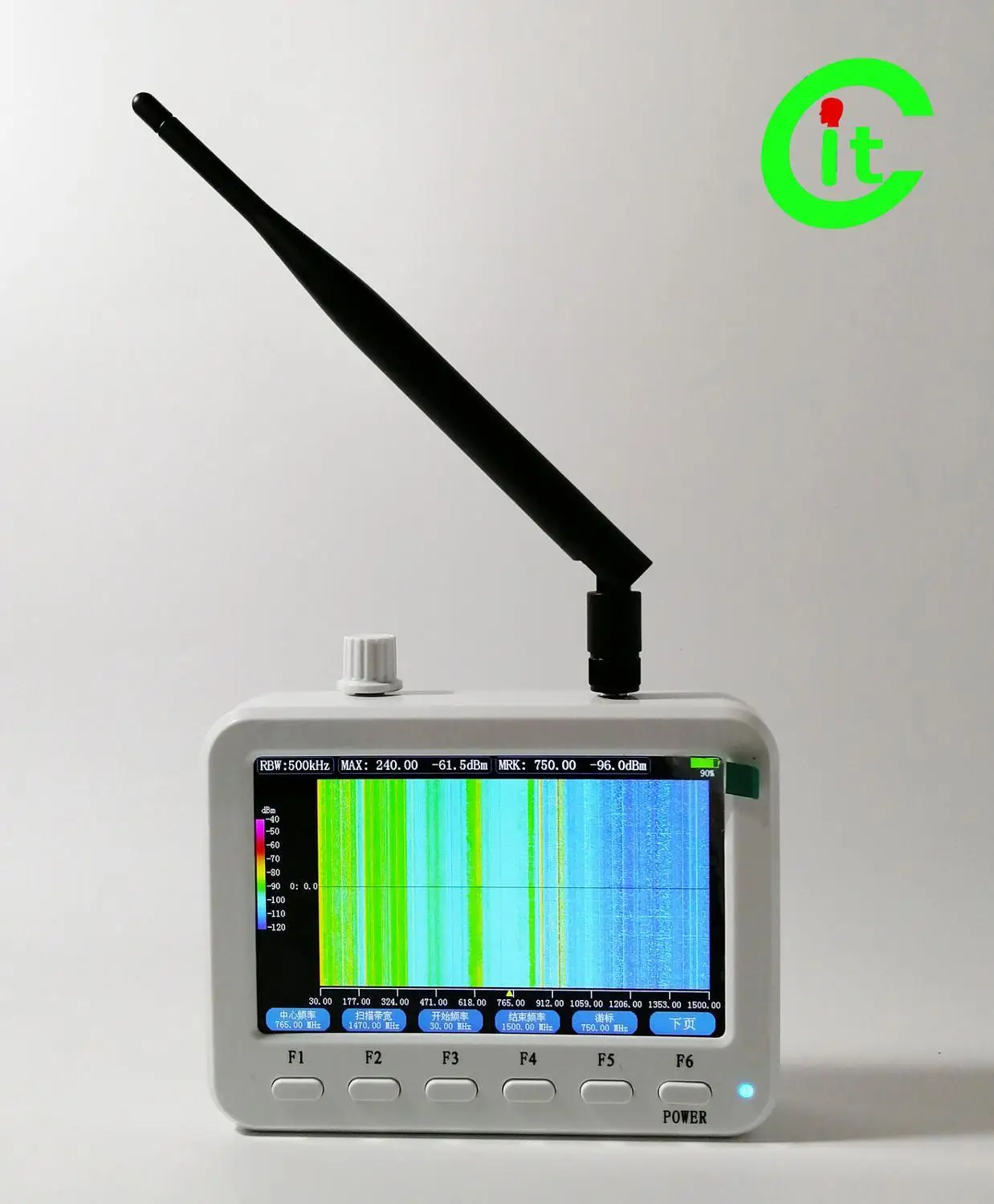

-Функция частотной хроматограммы показывает все время и характеристики спектра в течение определенного периода времени. Он может записывать все Распределение спектра в течение 5 минут, что удобно для просмотра частотных помех или утечки излучения.

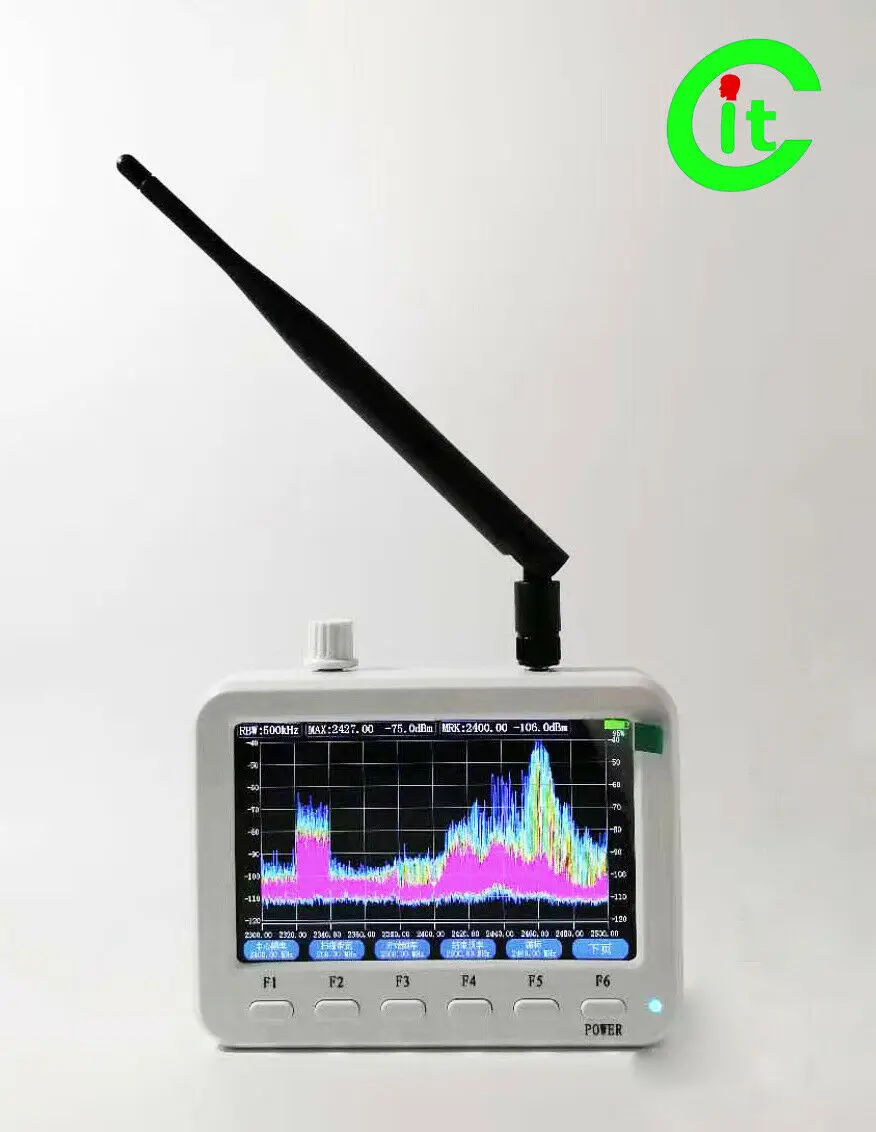

-Функция спектрального термографа показывает перекрывающуюся плотность контура спектра в течение определенного периода времени, и отображение большего количества повторений имеет красный цвет, который удобен для анализа спектральных статических характеристик в течение определенного периода времени.

Технические характеристики:
-Модель: XT-127
-S11 (Типичный): -20 дБ
-Частотный диапазон (МГц): 10-2700 МГц

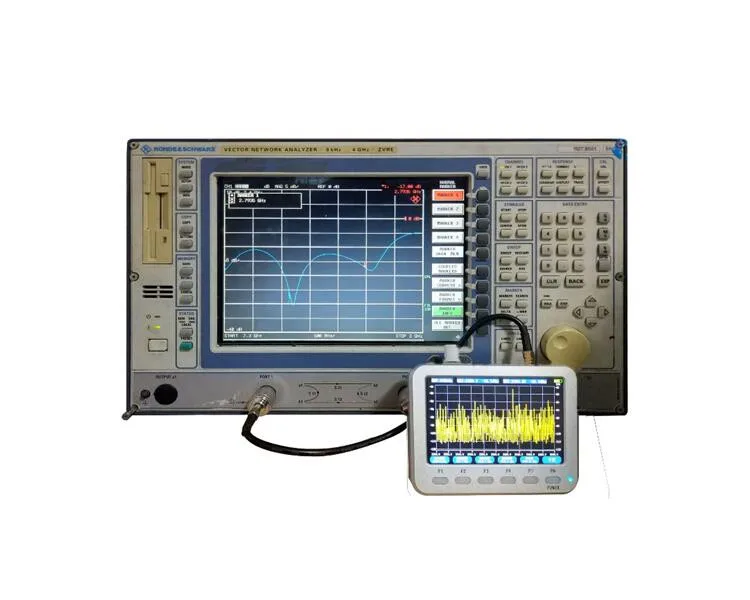

-Неровность в диапазоне: 1 дБ (после калибровки)
-RBW (кГц): 3, 10, 20, 50, 100, 200, 500 кГц
-DANL: -110dBm (Типичный)
-Точность амплитуды: ± 1,5 дБм
-Время сканирования: 200 мс
-Функция MAXHOLD: Поддержка
-Регулируемый контрольный уровень: Поддержка
-Частота обновления дисплея: 5 Гц (5 экранов в секунду)
-Разрешение ЖК-дисплея: TFT 800x480
-Размер ЖК-дисплея: 5"
-Интерфейс RF: SMA-K
-Хроматограмма: Поддержка
-Термодинамическая схема: Поддержка
-Встроенные часы RTC: Поддержка
-Время зарядки: 4 - 5 часов
-Интерфейс зарядки: Интерфейс Micro USB
-Рабочая температура: от-20 до 45 градусов Цельсия
-Температура хранения: от-20 до 70 â„â

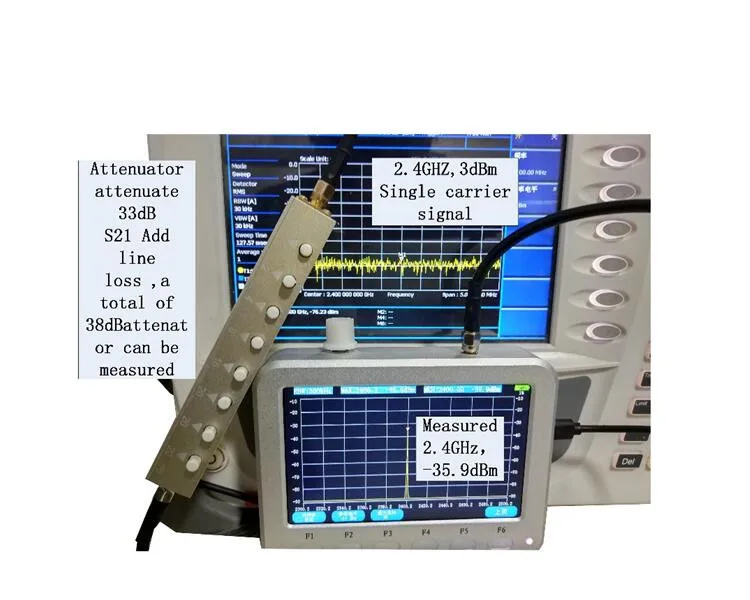

-Диапазон измерения сигнала: от-100 до-10 дБм (для большого сигнала плюс аттенюатор)

Описание кнопок, портов и функций

2,1 введение в порт и Световой индикатор
Светильник-синий светильник в обычной загрузке, ярко-красный во время зарядки, зеленый зарядный светильник.
USB интерфейс для Micro USB, использование питания 5 В/1 А.

Интерфейс антенны является инструментом для стандартной SMA женской головки (SMA - K наружное отверстие винта) должен быть со стандартной мужской головкой (SMA) - J внутренней с винтом и иглой. Обратите внимание, что SMA интерфейс нормального срока службы около 1000 раз (больше, чем срок службы, потеря сигнала больше или контакт нестабильный), частая замена антенны или использование радиочастотного Кабеля, разъем SMA должен быть использован оригинальный срок службы интерфейса.

2,2 функция и использование

Основные функции клавиш:
Функциональные клавиши F1 ~ F6 (F1) с ЖК-меткой меню «один к одному», выберите его и нажмите соответственно в соответствующую функцию;

Кнопка включения/выключения питания (F6), нажмите кнопку питания (F6), чтобы выключить его. (Примечание: операция выключения при возврате к основному интерфейсу является эффективной, другой интерфейс для возврата к основному интерфейсу).

2.2.1 функция спектра в реальном времени

2.2.2 spectrogam функция

2.2.3 тепловой спектр функций

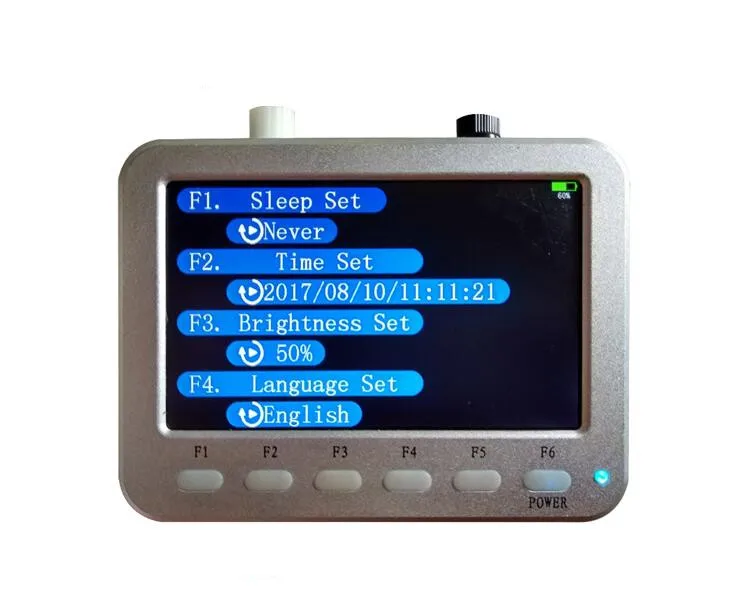

2.2.4 Установите интерфейс

3. Типичные области применения

Может использоваться для проверки одного перевозчика, мобильный, unicom 4g 4g по оптовой цене, телекоммуникации, 4g, Wi-Fi 2,5 ~ 2,7 ГГц беспилотный летательный аппарат (Бла (беспилотный летательный аппарат) и т. д.
