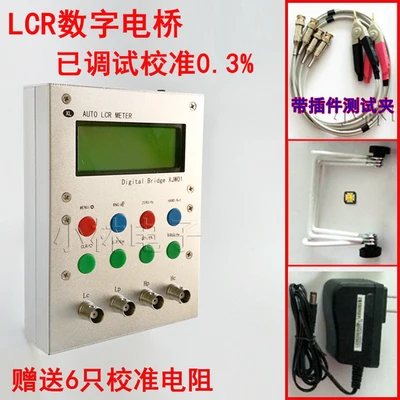

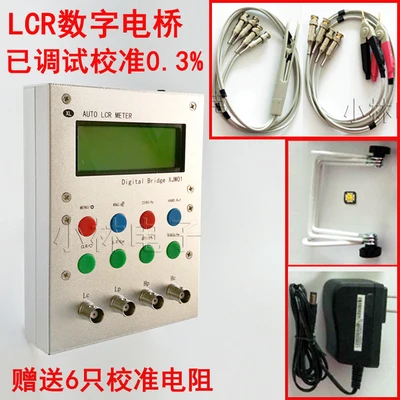

Цифровой мостовой тестер XJW01 0.3% LCR измеритель сопротивления индуктивности

---

Модель 1: готовая продукция + вставной зажим   Модель 2: готовая продукция + патч-зажим   Модель 3: готовая продукция + вставной зажим + Соединительный зажим



  XJW01 DIY цифровой мост Руководство пользователя

Аппаратная версия V3.0 версия программного обеспечения V5.5   Этот мост использует адаптер питания 12V1A,   Стандартный адаптер для Huawei Light Cat производства Huntkey (разбирается), пожалуйста, не заменяйте источник питания других производителей по желанию!   Обратите внимание: при использовании аккумуляторов: a) Диод Li-Ion 0,3 В напряжения Защита от падения и 10 ток Ома с ограничением потока воды резистор и 0,5 предохранитель подключены в серии на три 1860 батареи. Это предотвращает сгорание чипа питания, когда мгновенный ток утечки выключателя слишком велик.)   HC HP-это группа, подключите красный зажим. LC LP-это группа, Подключите черный зажим   Не измеряйте живые компоненты перед тестированием емкости   Пожалуйста, не подключайте шасси к земле или не прикасайтесь к другим живым объектам!   Включите питание и включите переключатель.

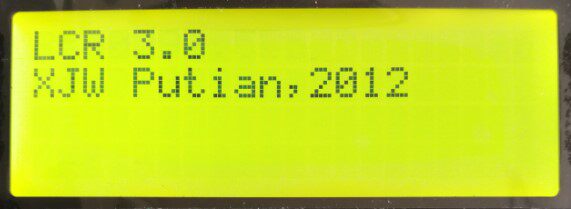

На первом экране отображается авторская информация о цифровом мосте LCR

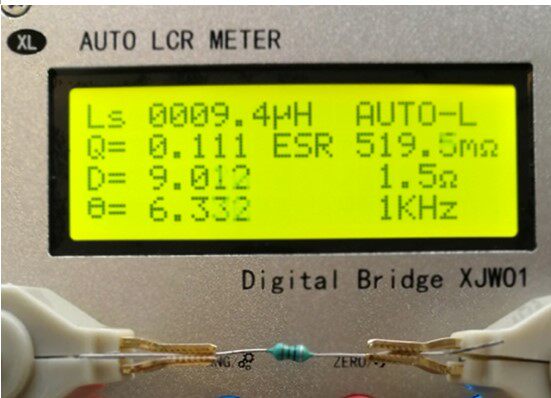

Затем введите рабочее состояние: 2004 экранный дисплей:

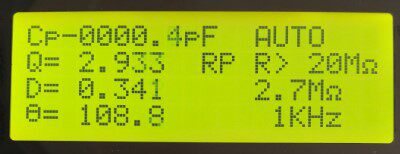

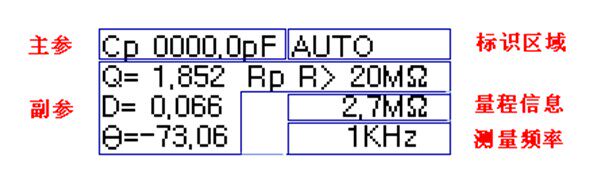

DIY LCR Цифровой мост   L 0.05uh -- 2000h R 0,1 миллиом -- 20 трлн C 1p-200,000 microfarad   Особенности:   ⑴ Основной дисплей 1999,9 подсчитывает, а дополнительный дисплей 999,9 подсчитывает ⑵ Измерения частоты: 100 Гц/1 кГц/7,8 кГц   ⑶ Диапазон измерения напряжения: 0,2 Vrms   Output Выходное сопротивление: 40 Ом   ⑸ Основная точность: 0.3%   ⑹ LCR автоматическое распознавание/ручное измерение   Compensation открытая/короткая компенсация калибровки   Основной дисплей параметров: вспомогательный Диапазон отображения параметров:   Cp: конденсатор параллельного режима Q: фактор качества Q: 0,000-999,0   Cs: режим серии конденсаторов D: коэффициент потери D: 0,000-9,999   Lp: Индуктивный параллельный режим & theta;: фазовый угол & theta;: -179,0-+ 179,0   Ls: режим серии индуктивности Rp: эквивалентное параллельное сопротивление Rp: параллельный режим сопротивления ESR: эквивалентное сопротивление серии   Rs: режим сопротивления серии Xp: эквивалентный параллельный коэффициент   Xs: эквивалентная серия



  Сначала Подключите тестовый зажим, а затем снимите его. Расчищено/короткое замыкание.

В автоматическом режиме измерения,

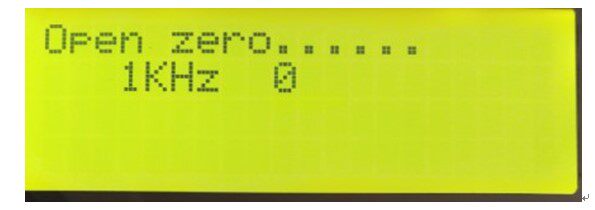

Пресс "нулевой (C)" ключ вместе без измерения зажим для того чтобы выполнить 1 кГц 7,8 кГц 100 Гц частоты развертки сброса открытого канала

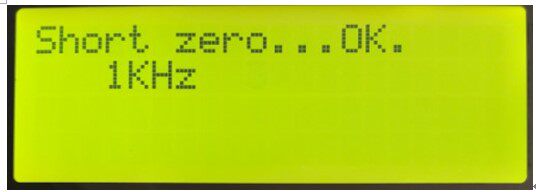

Тестовые зажимы зажимаются вместе и короткое замыкание. Нажмите клавишу ZERO (C), чтобы очистить короткое замыкание.



После запуска короткое замыкание, очевидно, не нулевое, и может быть очищено от короткого замыкания и открытого замыкания.   Также подлежит очистке при замене различных тестовых приборов       2. Если вы нажимаете ручную клавишу (L), чтобы переключиться в ручной режим,   Три частоты необходимо вручную сбросить нажатием нуля (c) каждого короткого замыкания   3. После очистки, сначала Измерьте 6 резисторов, если точно, мост является нормальным.   (40 евро 1K 3K 9K 10K 100K)   4. Измерьте внутреннее сопротивление батареи: Используйте файл сопротивления для измерения, используйте 1 мкФ-5 мкФ выдерживаемое напряжение 400-630V   Левый и правый конденсаторы cbb измеряются в серии. Этот конденсатор имеет низкую ЭСР и высокое выдерживаемое напряжение для безопасности.   Сначала Измерьте esr1 Конденсатор cbb, а затем Измерьте общий esr2 в серии. Эквивалентное внутреннее сопротивление батареи esr2-esr1   Примечание: Измеренные цифры будут скакать, как правило, только качественные, а не количественные. Если веревка высокого качества высокого давления CBB       Эксплуатация:   1. Автоматическое измерение   Когда инструмент включен, состояние по умолчанию-автоматический режим распознавания компонентов,   Автоматически переключает диапазон, частота измерения по умолчанию-1 кГц.

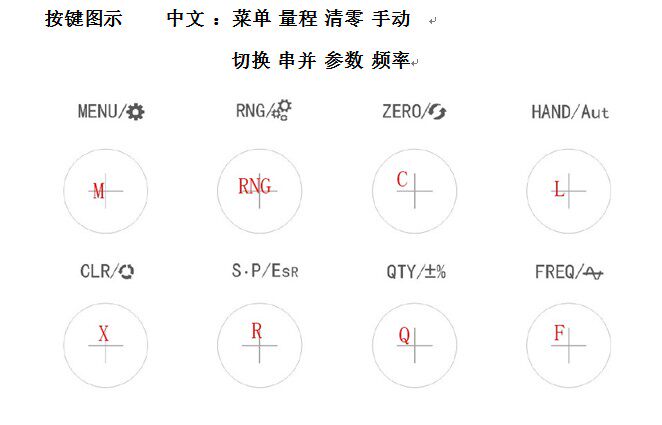

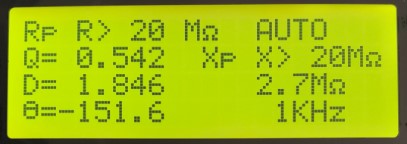

В автоматическом режиме прибор автоматически распознает характеристики импеданса измеренного объекта,   Основные параметры L, C или R выбираются автоматически, а серии и параллельные режимы очень подходят.   В автоматическом режиме измерения параллельный метод серии зависит от импеданса измеряемого объекта.   Когда сопротивление высокое (> 10 кОм), выбран параллельный режим, и когда Сопротивление низкое (<10 кОм), выбран режим серии.   2. Параметры измерения в режиме L / C / R   Выбор основных параметров, автоматическое включение по умолчанию, нажмите кнопку «Mode C-L-R» (X)   Параметры выбираются последовательно как «AUTO & rarr; AUTO-C & rarr; AUTO-L & rarr; AUTO-R & rarr; AUTO»

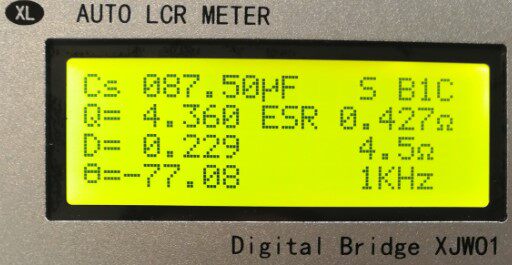

Режим серии «ESR», а параллельный режим «RP» Xs / Xp активируется только тогда, когда основной параметр R (сопротивление).   3. Чтобы выбрать параллельный режим измерения, нажмите кнопку "s.p / esr (R)" в соответствующем режиме основных параметров,   Параметры выбираются последовательно как "AUTO- <C \ L \ R> & rarr; P & rarr; S & rarr; AUTO- <C \ L \ R>".

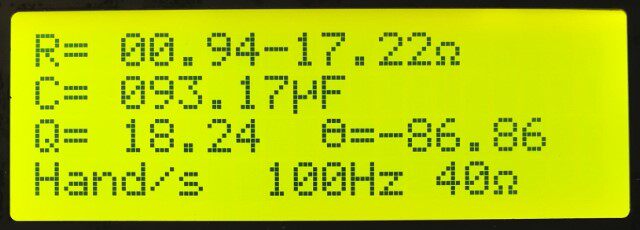

4. Измерение частоты, мост обеспечивает 3 Частоты тестовых точек: 100 Гц/1 кГц/7,8 кГц   Частота по умолчанию при запуске составляет 1 кГц, нажмите клавишу «FREQ» (F)   Вы можете выбрать различные частоты точек касания для того чтобы измерить "1 кГц и rarr; 7,8 кГц и rarr; 100 Гц и rarr; 1 кГц".       5. Компенсация калибровки разомкнутой цепи/короткого замыкания, нажмите кнопку "ZERO (C)", когда измерительный зажим открыт или короткое замыкание   Он может выполнять частоту развертки открытия/короткую калибровку компенсации.   (Нажмите кнопку «Return to Zero (C)», чтобы открыть зажим для измерения, чтобы очистить частоту развертки открытой цепи. Нажмите кнопку C для короткого замыкания, чтобы очистить тестовый зажим.)   6. Ручной режим, нажмите кнопку "HAND (L)" в любом режиме измерения   Вы можете войти в этот режим (ручной режим), выйти из ручного режима и нажать кнопку «HAND (L)».   В этом состоянии доступна клавиша «Range (RNG)», а диапазон переключения-«40R & rarr; 1K & rarr; 10K & rarr; 100K & rarr; 40р ”.   Отображается следующее содержимое:   И серийная идентификация, сопротивление-reactance   Значение измерения емкости (индуктивности),   Q значение   Идентификация ручного режима, частота измерения, основной диапазон,

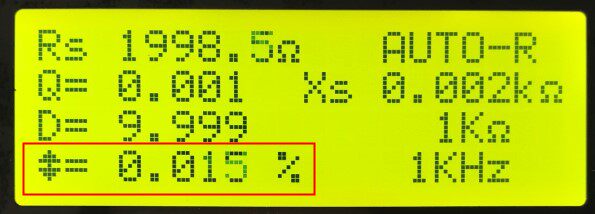

7. Относительное измерение В режиме измерения нажмите кнопку «Кол-во параметров» (Q), без звукового сигнала.   Запишите текущее значение измерения и войдите в режим относительного измерения, снова нажмите кнопку «parameter (Q) QTY»,   Или Переключение режима и т. д., будет выходить из относительного измерения.   В режиме относительного измерения субучастник отображает относительную погрешность измеренного объекта в записанном значении, которое выражено в процентном соотношении. Диапазон: -99.9% ~ + 99.9%



---
