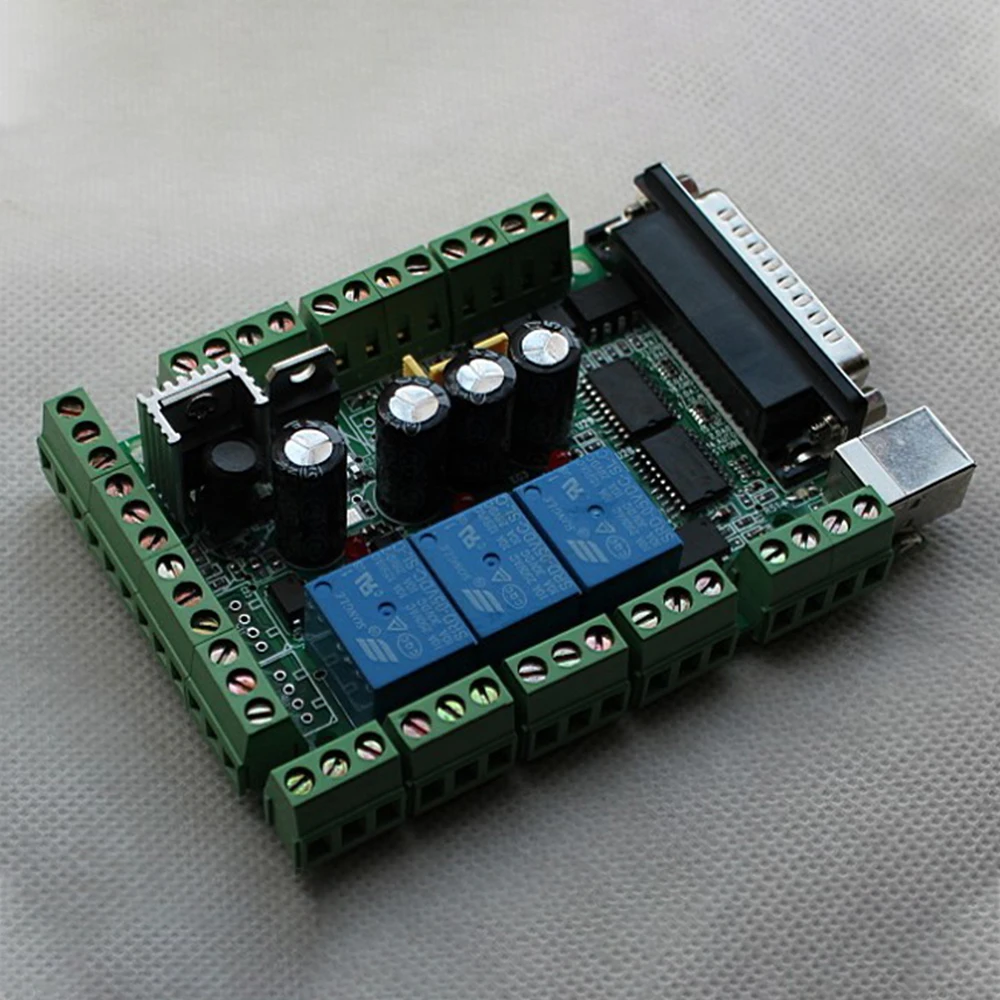

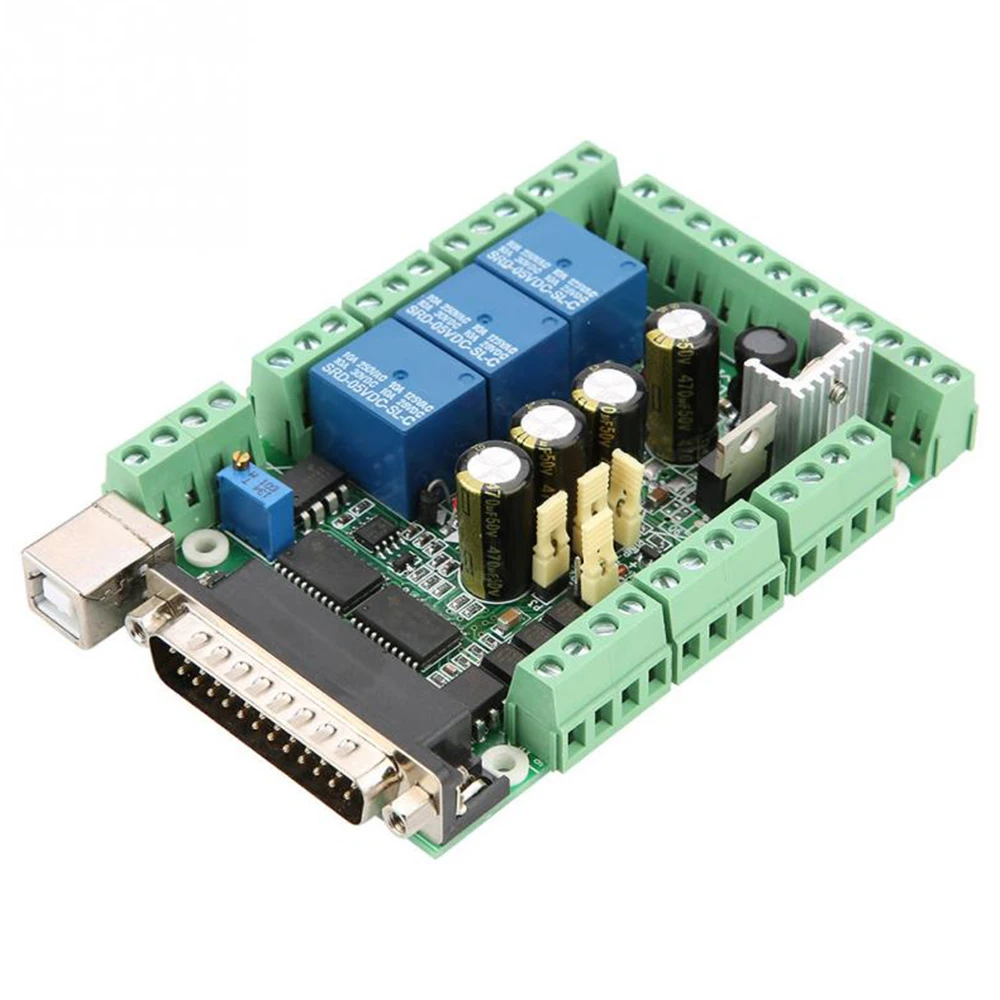

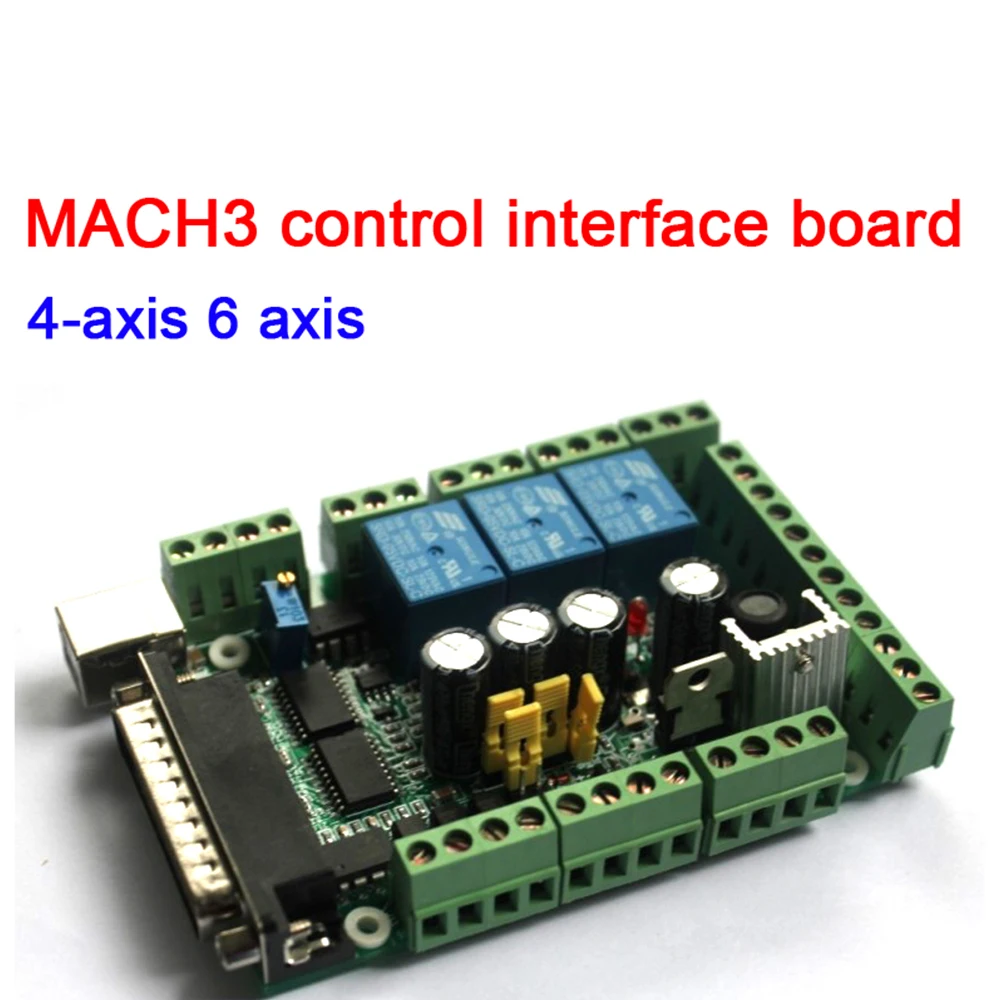

Гравировальный станок MACH3 6 осевая секционная плата с ЧПУ и оптическим

Гравировальный станок MACH3 6 осевая секционная плата с ЧПУ и оптическим

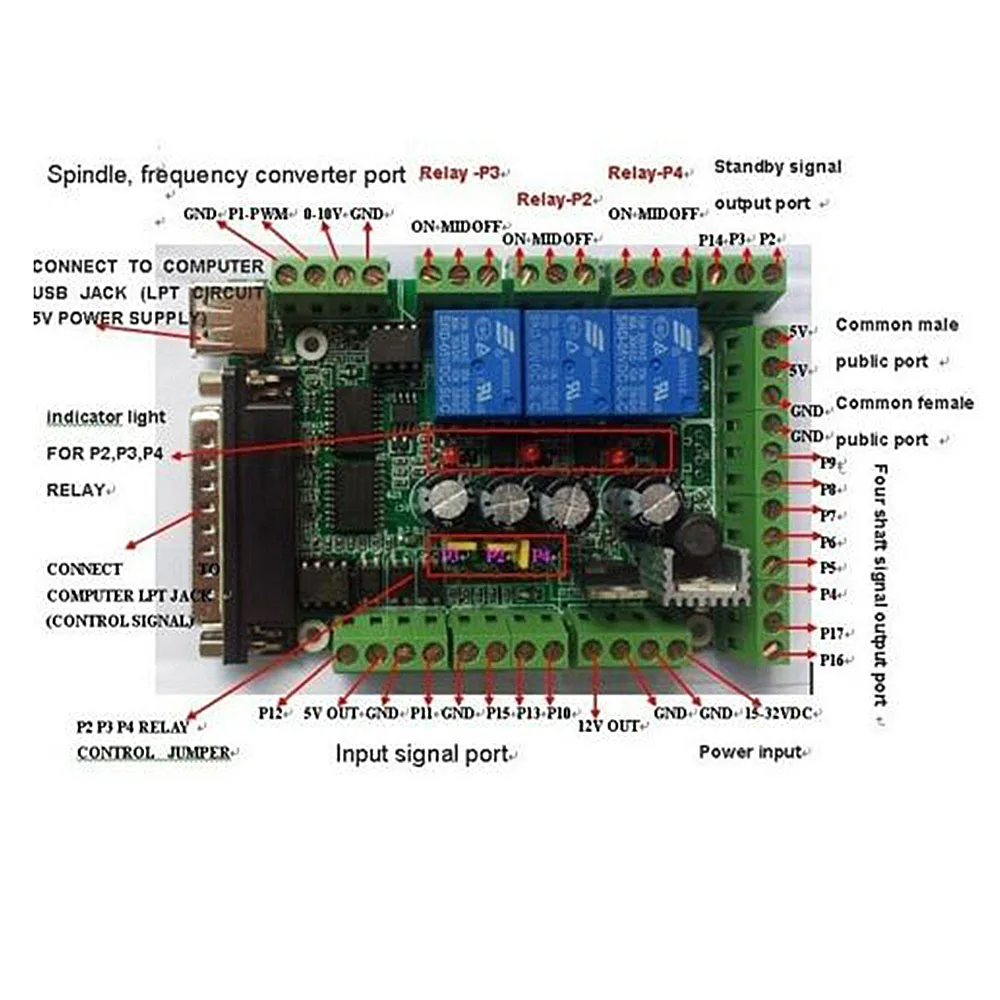

Особенности:
1. Для обработки сигналов ввода и вывода (I/O) используется специальный высокоскоростной чип. Он способен делая машину работать стабильно, с учетом особенностей коррекции и увеличения сигнализирует о том, что удаление ненужных беспокоить сигналов.
2. Порт LPT компьютера индивидуально поставляет питание, отделяя его от источника питания других частей. Таким образом, компьютер и станок эффективно изолируются. Это делает данные более безопасными, с дополнительной страховкой безопасности и стабильности.
3. Есть 5 входных сигналов, которые связываются с хост-компьютером, которые изолированы оптической связью. Среди изоляции оптической муфты, P11and P12-высокоскоростная, которая используется для подключения кодировщика основного вала или же мощный сигнал, как и ручное колесо A, B. Интерфейс выхода питания 12V-OUT и 5V-OUT может использоваться для выбора необходимых мощностей, таких как переключатель датчика Холла и переключатель приближения. Есть 5 входных портов, набор для ограничения, происхождения, ножа, запуска, остановки, входная скорость шпинделя, MPG вход и любой другой из 5 функций.
4. Есть 12 выходных сигналов, которые позволяют контролировать выход, поддерживая 6 осей связи. Некоторые из выходных портов имеют многоразовую функциональность. Между тем, в качестве одной функции можно использовать только один порт.
5. Есть 3 повтора, P2, P3 и P4, которые могут поддерживать программирование по MACH3. Реле для включения или выключения может быть строгому контролю на основе контроль MACH3 программного обеспечения. Каждое реле привлекло указывающую лампу, что является более понятным и удобным. 3 реле может использоваться для контроля открытия и закрытия для охлаждающей жидкости, туман охлаждающей жидкости, жидком состоянии охлаждающей жидкости и так далее. Также их можно использовать для контроля электромагнитного переключателя электромагнитного клапана. Порт P2 для шпинделя, порт P3 для охлаждающей жидкости, порт P4 может быть определен.
6. Высокоскоростная изоляция оптической муфты используется для контроля скорости вращения шпинделя. Выходной порт Параллельный порт P1, который может выход ШИМ сигнал в пределах 2,5 кГц. На интерфейсной плате есть схема D/a, с ШИМ до 0-10 В. Цепь может выводить уровень 0-10 В для управления инвертором, который имеет только аналоговый контроль скорости на рынке. Таким образом, он может контролировать скорость вращения шпинделя. Очень важно, чтобы выход ШИМ и выход 0-10 В могли выбрать только один в два. Они не могут быть использованы в одно и то же время.
7. Интерфейсная плата может быть соединена с катодом или общим выходом на шаговый привод или сервопривод (сервопривод должен поддерживать цифровой сигнал). Выход-уровень 5 В.
8. Широкое входное напряжение питания: 15-32 В постоянного тока. Удобный емкостный Мини-стилус, служащий также в предотвращение защита от обратной связи. 2 группы выходных напряжений: 5 В и 12 В, выходная мощность 100 мА

Параметры:
Модель: MACH3V2.1-L
Вход напряжение: 16-35VDC
Перемещение по оси: 6
Длина кабеля USB: 1,5 м/4.9ft
Параллельный Кабель Длина: 1,5 м/4.9ft
Вес: около 368g/13 унций

Посылка список:
Плата интерфейса 1*6 осей
