Обзор

Совет по развитию дляC8051F320Микроконтроллер. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработки кода на устройстве.

Этот Совет по развитию поставляется сC8051F320Чип в упаковке LQFP32.

Что на борту

• Мощность
  • Питание от порта мини USB или 5 В DC Джек, настроенный через на бортовой коммутатор
  • Входные/выходные штырьковые заголовки
    • Запасной вход питания
    • Удобный для обеспечения питания другой платы/устройства при необходимости
• На борту чипы
  • C8051f320 (LQFP32), микроконтроллер C8051F
  • AMS1117-3.3, на борту регулятор
• Интерфейсы
  • JTAG/C2 интерфейс для программирования/отладка
  • Mini-USB интерфейс
  • Автобус-A & Bus-b, для подключения к расширительному борту dvk501, легкость для изучения/разработки различных периферийных устройств
• Человека к машины Интерфейс
  • Кнопка сброса, используется для сброса системы
  • Мощность светодиодный индикатор
• Другое Особенности
  • Внешний Кристалл настраивается

    • Есть перемычка для выбора на борту 12 м кристалл или на заказ Кристалл крепится через сокет
    • Перемычка для настройки контактов MCU в качестве входов в качестве осциллятора или регулярных контактов i/o
  • Все MCU I/O pins доступны на расширениях разъемов для дальнейшего расширения
  • Все булавки четко обозначены на pcb. Эти метки предоставляют основную информацию о контактах

1. Микроконтроллер
   • C8051F320
   • LQFP32 пакет
2. На борту регулятор
   • AMS1117-3.3
3. Внешний конфигурации кристалла
   • На борту 12 м кристалл с левой стороны
   • Пользовательская Хрустальная розетка на правой стороне
   • Выбирается с помощью джемпер
4. Мощность входной переключатель
   • USB или 5 В DC
5. Сброс
6. Мощность индикатор
7. Mini-USB интерфейс
8. 5 В DC Jack
9. Периферийные устройства порты расширения
   • Для подключения к DVK501
   • Определение заголовка установлено
   • Легко развивать различные периферийные устройства

1. 10-Pin JTAG/C2 интерфейс
   • Стандарт C2 интерфейс
2. Внешний кварцевый включить джемпер
   • Короткий Джемпер для использования внешнего хрусталя
   • Открыть перемычки для настройки контактов в качестве регулярных контактов i/o
3. Джемпер 3.3 vjmp
   • Откройте джемпер, когда REG0 включен
   • Короткий Джемпер, когда REG0 отключен
4. Джемпер regjmp
   • Короткие PWR5V и REGIN, когда REG0 включен
   • Короткие REGIN & VDD, когда REG0 отключен
5. Штырьковые заголовки, подключенные к MCU I/O Pin S
   • Обозначен четко на печатной плате
   • Легко для тестирования и дальнейшего расширения
6. Мощность Вход/Выход
   • 5 В/3.3 В
   • Силовой вход (запасной)
   • Выходная мощность

Примеры

Примеры, которые идут с этим Советом развития, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или девайсы и как разработчик прототипа вашего прототипа легко. Фотографии ниже показывают, как ex-f320 работает с расширением платы dvk501 и результатами примеров.

Примечание:Dvk501 и LCD12864 не включены в цену, пожалуйста, просмотрите наш магазин, чтобы купить их отдельно, если вам нужно. Нажмите на изображение для расширения.

Ресурсов развития

• Руководство пользователя CD
  • CD с программным обеспечением, драйверами и примерами
• Схема электрическая принципиальная схема
  • PDF
• Примеры в C
  • На основе Silabs IDE и Keil
• Похожие Программы для компьютера
  • Silabs IDE
  • Keil
• Имеющиеся чипов

Вышивка Крестом Пакет содержит

1. EX-F320
2. Кабель USB типа A в Mini-b
3. USB кабель питания

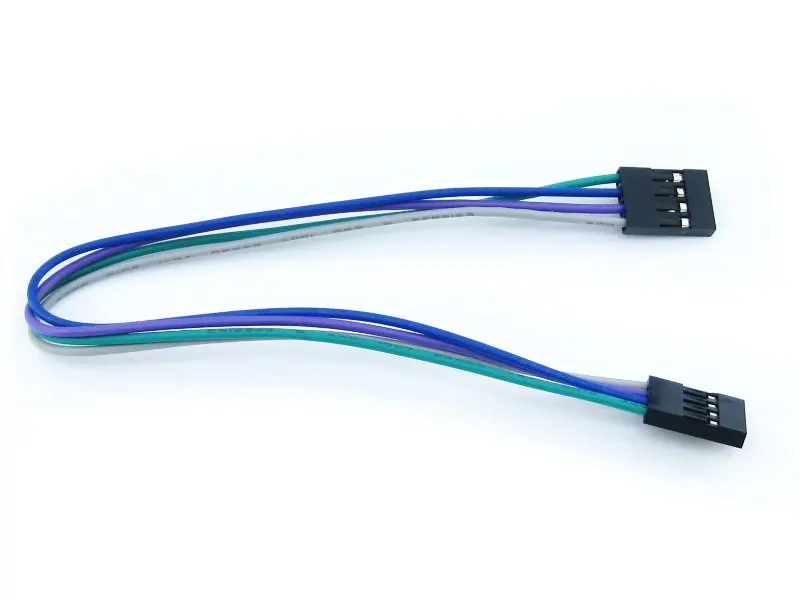

4. 4-контактный провод х 2
5. 2-контактный провод х 2
6. Руководство пользователя CD
