500 Вт сетевой инвертор для солнечной панели, инвертор для солнечной энергии, DC 12 В/24 В к AC 190 в ~ 250 В

500 Вт сетевой инвертор для солнечной панели

Системы Функция
Непосредственно подключен к солнечным панелям (не нужно подключать аккумулятор)
Используя точную функцию MPPT, функции APL, инвертор автоматически регулирует солнечные панели максимальной выходной мощности, просто подключите солнечную панель к инверторам сетки. Не нужно подключать аккумулятор.
AC 0 угол с высокой точностью авто-обнаружения
Переменный фазовый угол 0 через изолирующий усилитель, затем вход в MCU для высокоточного обнаружения и анализа. Скорость сдвига фазы составляет менее 1%, таким образом, достичь высокой точности с фазовой модуляцией переменного тока вместе.
Синхронная высокочастотная модуляция
В процессе сетки, как правило, приспосабливают один и тот же фазовый угол параллельно. (Т. Е. Когда двухфазный переменный ток общего значения равен 0.Use переключатель для сочетания двух AC fusion) и продукт выпрямлен AC половина частоты переменного тока до 100 Гц, Затем машина использует высокочастотный ток в цепи и semi-100Hz комбинацию переменного тока для достижения высокочастотной модуляции.
Инвертор с чистым синусом Выход
Используйте SPWM непосредственно, чтобы сделать чистый синусоидальный выход.
Функция автоматического зондирования солнечной яркости
Используйте новейшие технологии восприятия яркости. Различные угол освещения и интенсивность солнечной панели будут производить различную выходную мощность тока. Используйте расширенный процессор для работы с различными освещениями и данные могут быть непосредственно отображены на ЖК-дисплее. Затем вы можете визуально увидеть чувство силы солнечного блока. Б/у удобнее.
Питание автоматически блокируется (APL)
В различных текущих колебаниях, мы должны использовать функцию MPPT. Когда функция MPPT отрегулирована до максимальной точки мощности, продукт автоматически включается в точку максимальной мощности, а затем делает выходную мощность более стабильной.
Максимальное отслеживание точки питания (MPPT)
Поскольку интенсивность тока и напряжение изменяются в любое время, если нет отслеживания точки питания, будет много проблем. В последнее время обычно используется Солнечный контроллер, но в этом продукте используется высокоточная Рабочая мощность MPPT, автоматическая и немедленная Регулировка выходной мощности солнечных панелей на максимальной выходной точке, затем достичь стабильных целей вывода.
Автоматически адаптируется к различным коэффициентам мощности нагрузки
Адаптируется к любой нагрузке.

Постоянный ток, Постоянная мощность
Этот продукт является постоянным током, постоянной выходной мощностью, без каких-либо перегрузок, перегрузки по току.

Автоматически выключается, когда выходная мощность неисправности
Когда Городская система питания находится в неисправности, инвертор автоматически отключит выход.
Ограничение тока защита
Предельный ток
Стек несколько машин
Несколько небольших инверторов мощности параллельно могут достичь большой выходной мощности.
Высокочастотный высокий коэффициент конверсии
Адаптация высокочастотного преобразователя, выход более эффективный.

Руководство пользователя

1.Установка соединение

1. Красный терминал: Подключение постоянного тока положительное, черный терминал: Подключение постоянного тока отрицательное. Показано на рис. 1.

Рисунок 1

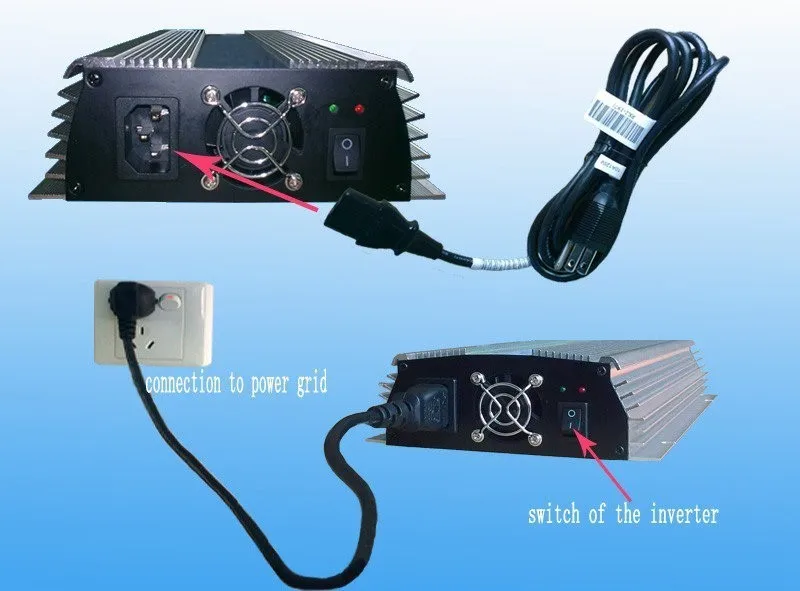

2. Розетка переменного тока: подключение к сети. Кладем сбоку Разъем EU AC шнур, который имеет отверстия в инвертор с 3 ножной розетки, а другая сторона сетевой шнур для дома 3PIN розетки переменного тока. Показано на рис. 2.

Рисунок 2

3. Переключатель: Подключите соединения в правильном направлении, затем включите переключатель. Инвертор начинает работать.

3.Стек с использованием

Для достижения более высоких требований к использованию энергии, этот продукт может быть сложен, например: 4 сетки inverter1000W укладки может достичь 4000 Вт. И количество укладки является неограниченным. Используется как показано на рис. 6:

Иллюстрация 6

4.Вход и выход

 1.Вход постоянного тока предел

Вход Диапазон напряжения: 10,5 V до 28V

Панели солнечные: рекомендуем использовать мощности более чем 30 Вт и стандартное напряжение 17,5 V PV панели.

Рекомендуется использовать несколько солнечных панелей. Солнечная панель в серии приведет к высокому входному напряжению, которое превысит диапазон рабочего напряжения инвертора.

Ветряная Турбина: Номинальное напряжение 24VDC, максимальное напряжение 28VDC.

Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 170 в-260 В

Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90 В-160 в

2. Выход переменного тока:
Диапазон напряжения инвертора, выходная мощность которого составляет 220 В переменного тока. : 170 в-260 В
Диапазон напряжения инвертора, выходная мощность которого составляет 110 В переменного тока. : 90 В-160 в

5. Светодиодный индикатор:

1. Красный светодиодный:
1. Защита от низкого напряжения (входное напряжение постоянного тока менее 10,5в постоянного тока).
2. Защита от перенапряжения (входное напряжение постоянного тока больше 28,5 в постоянного тока).
3. Защита от перегрева (при температуре шасси выше 75C,
Температура опустилась около 2-10 минут, чтобы перезапустить автоматически после охлаждения).
4. Защита от неисправностей (при отключении или отключении питания 110 В переменного тока или 220 В переменного тока).
5.Islanding защита: когда электропитание останавливается, инвертор автоматически выключает выход.
2. Зеленый светодиодный:
1. Зеленый светодиодный мигание: Инвертор регулирует выходную мощность. MPPT находится в рабочем состоянии.
2. Зеленый светодиодный индикатор долгое время: инвертор находится в рабочем состоянии с максимальной выходной мощностью.
