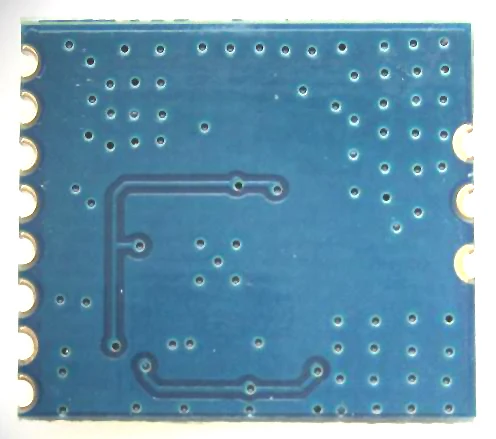

CC1101 беспроводной модуль (433 м 0 8 мм малый размер)|modulations movie|module manufacturerwireless light switch

В том числе Весна ANT.

Импортный чип CC1101, независимые исследования и разработка радиочастотных беспроводных модулей. Стабильная и надежная производительность, и аналогичные продукты были основными клиентами PK! . Отправить пружинной антенной, работающей на частоте!
Стандартный интерфейс SPI, простой в использовании, может широко использоваться для автоматической системы считывания счетчиков, двусторонней сигнализации, домашней автоматизации зданий, потребительской электроники. Компания может обеспечить техническую поддержку.

В чём состоит основная польза выглядит следующим образом:
1, Эффективная частота: 300-348 МГц, 400-464 МГц, 800-928 МГц.
2. Расстояние открытой передачи 300-500 метров.
3, низкое потребление тока в режиме приема 15,6 мА, получение sensitivity-108dBm. Режим сна составляет менее 0,5ua.
4. Выходная мощность программируется и максимальный ток излучения 28 мА, до + 10 дБм.
5, Функция беспроводного пробуждения, функция активации с низкой мощностью электромагнитных волн, радиорежим пробуждения низкого уровня мощности спящего состояния оборудования.
6. Поддержка автоматической очистки перед доступом к каналу передачи (CCA), система несущей чувствительности.
7, эффективный интерфейс последовательного программирования SPI, может быть имитация времени порта IO SPI, вы также можете использовать SPI порт MCU.
8. Диапазон рабочих температур: -40 ~ + 85 по Цельсию.
9, рабочее напряжение: 1,8-3 .6 вольт.
10, максимальная скорость передачи до 500 кбит/с.
11,32-канал Время программируемый контроллер
12, размер модуля 18,9*17 мм.
13. Внешний вид, контакты, Размеры экрана см. Фотографии ребенка.
14, при использовании, будет прикреплен к таблице модуля для вашей печатной платы, данных модуля, есть подробные инструкции, включая ссылку на дизайн PCB, ссылку на дизайн блока питания.

Во-первых, CC1101 предоставляет материалы на английском языке, информацию о модуле на английском языке.

Во-вторых, чтобы предоставить protel99 схемы, модуль посылка, написанный в стандарте C накопленный опыт более чем 800 строк кода в течение многих лет, чтобы облегчить переход на 51, AVR, PIC, рычаг платформы. Набор разработки программного обеспечения программы имеет беспроводную передачу "блок управления, беспроводной приемник, беспроводной приемник прерывания процедур реагирования, 8-битный микроконтроллер окружающей среды, процедура занимает около 2.2KB место в памяти, конечно, если вы хорошо знакомы с вашей Системой SCM, можно дополнительно оптимизировать.

В-третьих, использование простого, кодового порта IO непосредственно имитирует порт SPI с кодом, то есть до пяти портов IO, вы можете начать коммуникацию модуля.
