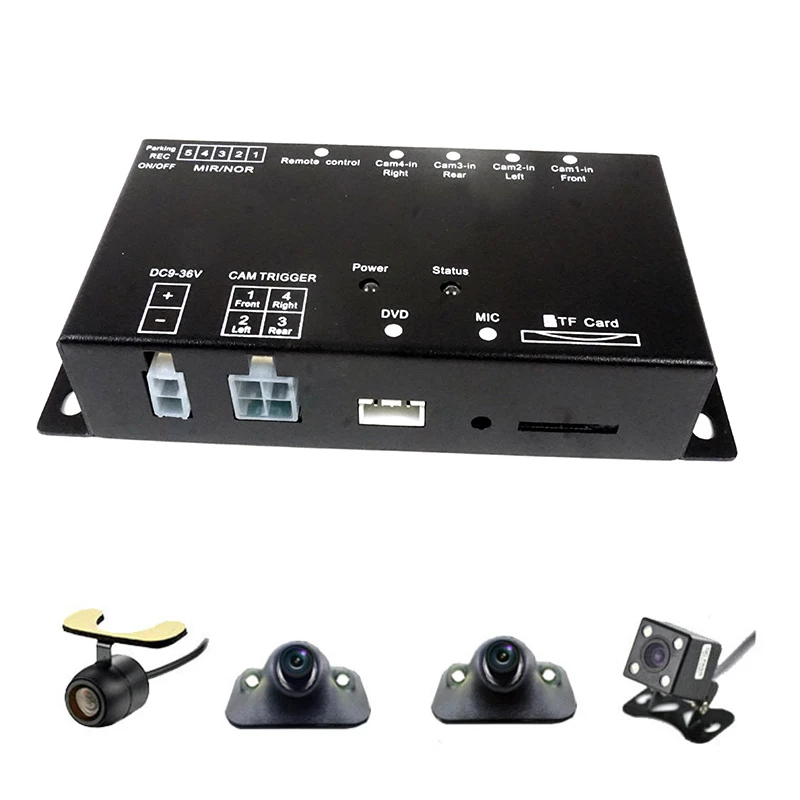

Умный автомобильный мини видеорегистратор с SD картой панорамный мониторинг

 Лучшие продажи продукта

Примечания: мы не считаем, что переключатель будет подключен к беспроводной камере,И все продукты могут поддерживать PAL или NTSC

,Но не поддерживайте PAL и NTSC одновременно.

Описание продукта:

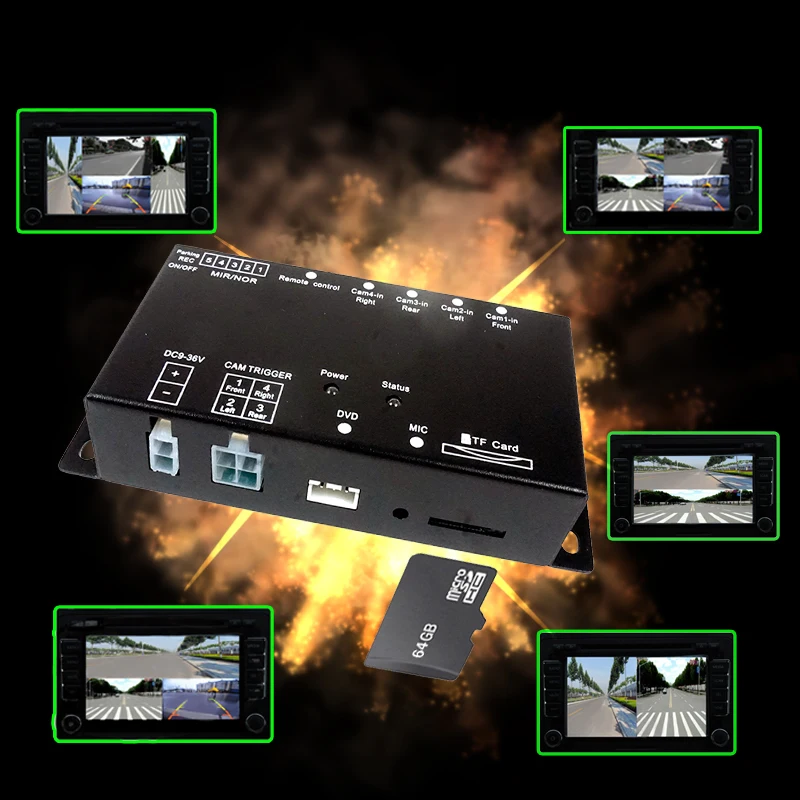

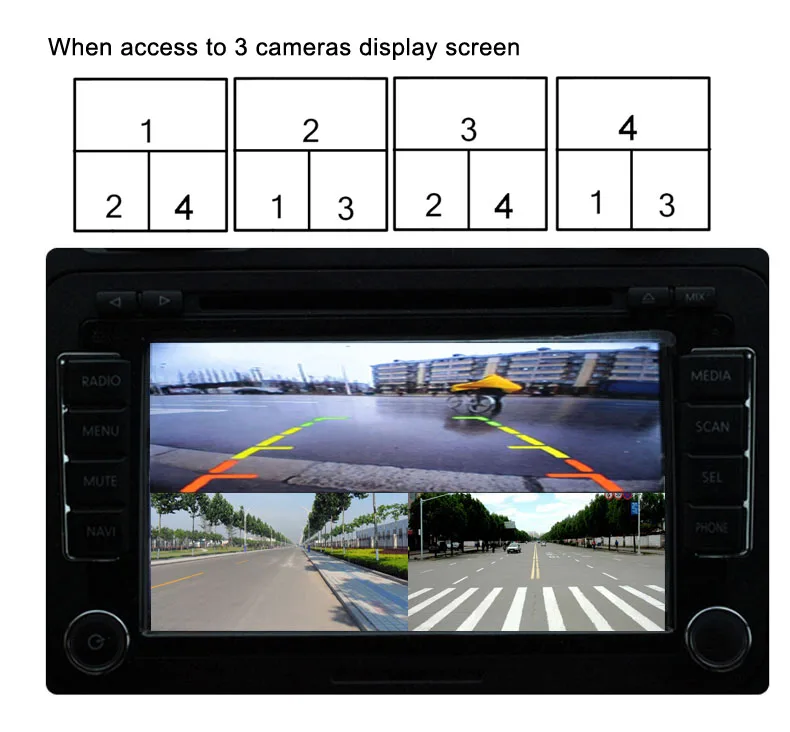

4 канала панорамная система изображения четыре вида рекордер и общий мониторинг движения рекордер идеальное сочетание

Он может поддерживать max.64G TF

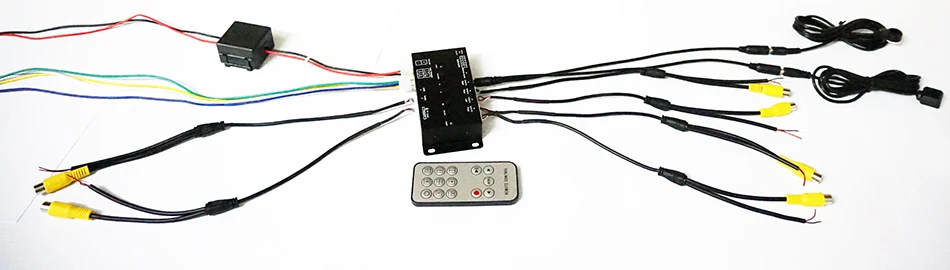

Вы можете выбрать один блок управления или блок управления добавить 4 камеры

Важные советы

Изготовленный На Заказ Метод настройки

Установите переключатель циферблата в разном состоянии (в соответствии с различными функциями памяти), затем нажмите клавишу линии в то же время, чтобы включить, питание через примерно 2 секунды может ослабить клавишу линии, выберите режим отображения, затем вы можете отключить функцию памяти. Следующие виды описания:

1. Переключатель циферблата 5 вверху, 1-4В нижней частиУстановите экран загрузки для田 Режим.

2. Переключатель циферблата 1, 2 сверху, 3-5 ВДноУстановите загрузку устройства, не входите в режим ожидания (5 секунд после окончания загрузки в режим ожидания).

3. Поворотный переключатель 1,3 наВ верхней частиДругие поворотный переключательВ нижней части, Установите левую и правую триггерную линию, которая может быть непосредственно включена и срабатывает, выключайте 3 секунды.

4. Переключатель циферблата 2,3 наТоп, и другиеЦиферблатВ нижней части, Установите левый и правый изображения автоматически триггер время возврата 10 секунд (Примечание: когда 2 триггерных линии срабатывают одновременно, соответствующий видео канал lВодныйЛиния запуска отображает автоматический экран изображения через 10 секунд.).

5. Переключатель циферблата 1,4 сверху, иДругой циферблат в нижней части,Установите кнопку, определяемую как короткое нажатие, откройте экран, запомните текущий режим экрана (пожалуйста, используйте Режим экрана дистанционного управления), снова короткий до режима ожидания.

Установите режим срабатывания дисплея:

6. Переключатель циферблата 1 в верхней части, 2-5 ниже, набор1Кривая срабатывания триггераРежим отображения. (Пожалуйста, используйте пульт дистанционного управления для переключения многоэкранного режима, который вам нужен. После отключения питания, ТРИГГЕРНАЯ линия 1 отобразит текущий режим изображения.)

7. Переключатель циферблата 2 вкл., 1,3-5 ниже, установка 2 триггераРежим отображения. (Пожалуйста, используйте пульт дистанционного управления для переключения многоэкранного режима, который вам нужен. После отключения питания, триггер линии 2 будет отображать текущий режим изображения.)

8. Переключатель циферблата 3 вкл., 1-2,4-5 ниже, набор 3 триггераРежим отображения. (Пожалуйста, используйте пульт дистанционного управления для переключения многоэкранного режима, который вам нужен. После отключения питания триггер 3 отобразит текущий режим изображения.)

9. Переключатель циферблата 4 вверху, 1-3, 5 в нижней части, набор 4 триггераРежим отображения. (Пожалуйста, используйте пульт дистанционного управления для переключения многоэкранного режима, который вам нужен. После отключения питания, пусковая линия 4 отобразит текущий режим изображения.)

Установите линейный ключ, сенсорный переключатель, режим короткого нажатия дисплея:

ЛинияКлюч, Сенсорный экранПереключатель, короткое нажатие, переключение, CH1, CH2, CH3, CH4 и田Изображения петель (например, без видео, пропустить непосредственно)

10. Переключатель циферблата 1 в нижней части, 2-5 в верхней части, установите короткий режим нажатия на первую картинку. (в этом случае используйте пульт дистанционного управления для переключения режима экрана, который вам нужен. После выключения питания Выключатель короткий, и режим будет отображаться в первый раз. Если ch1 не имеет видео, этот режим будет пропускать напрямую)

11. Поворотный переключатель2В нижней части,1,3-5В верхней части Установите короткий режим нажатия второго изображения. (в этом случае, пожалуйста, используйте пульт дистанционного управления для переключения режима экрана, который вам нужен. После выключения питания Выключатель короткий, и режим будет отображаться в первый раз. Если ch2Не имеет видео, этот режим будет пропускать напрямую)

12. Поворотный переключатель3В нижней части,1-2,4-5В верхней части Установите короткий прессВ-третьихРежим изображения. (в этом случае, пожалуйста, используйте пульт дистанционного управления для переключения режима экрана, который вам нужен. После выключения питания Выключатель короткий, и режим будет отображаться в первый раз. Если ch3Не имеет видео, этот режим будет пропускать напрямую)

13. Поворотный переключатель4В нижней части,1-3,5В верхней части Установите короткий прессЧетвертыйРежим изображения. (в этом случае, пожалуйста, используйте пульт дистанционного управления для переключения режима экрана, который вам нужен. После выключения питания Выключатель короткий, и режим будет отображаться в первый раз. Если ch4Не имеет видео, этот режим будет пропускать напрямую)

14. Переключатель циферблата 5 в нижней части, 1-4 в верхней части, Установите короткое нажатие в пятом режиме экрана. (в этом случае используйте пульт дистанционного управления для переключения режима изображения, который вам нужен. После выключения питания сенсорный выключатель короткий, в пятом раз будет отображаться этот режим)

Как стирать узоры памяти

15. Наберите переключатель 1-5 ниже, Очистите все режимы памяти и восстановите стандартную функцию.

(ВЗаказНеДля того, чтобыПовлиять наВСкорость транспортировки,МыБудетНеМестоВБатарея

Потому что трудно пройти проверку безопасности для батареи prodcut,В том случае, еслиВыНужна батарея , Пожалуйста,Контактные данныеСвяжитесь с нами)

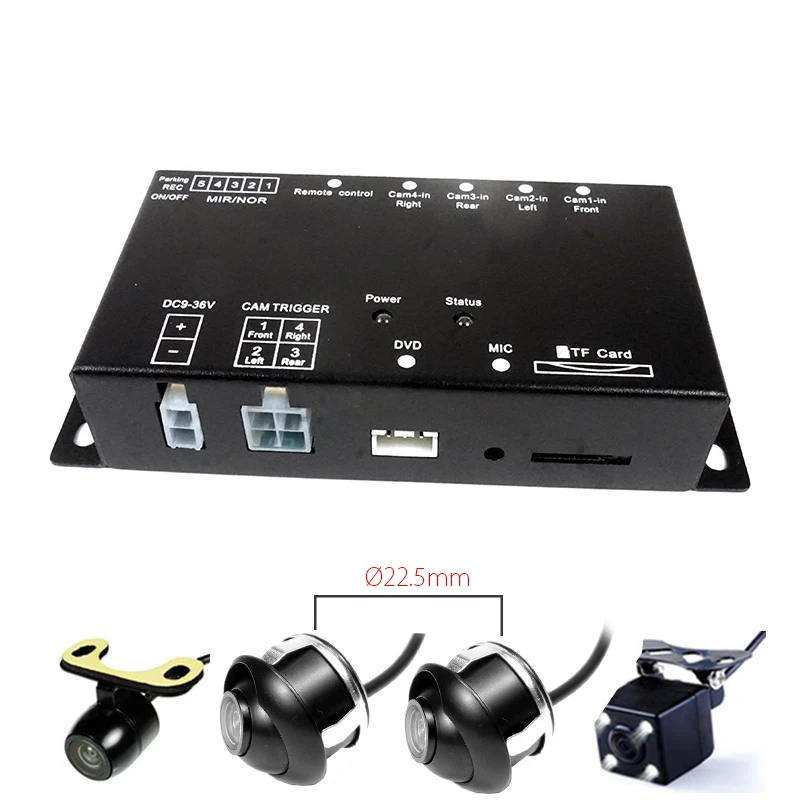

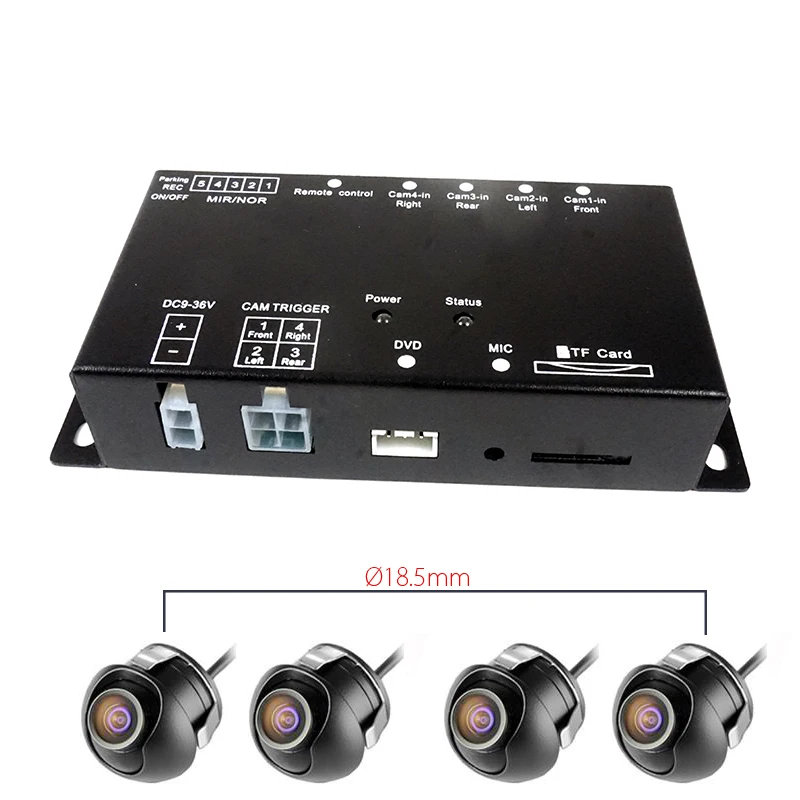

 Ниже приводится информация о по умолчаниюЧетыре камеры для машины(Если у вас есть особые требования. Пожалуйста, свяжитесь с нами)

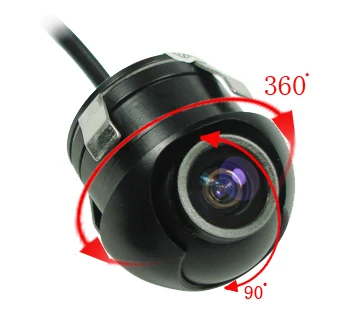

Есть 7 видов цветов для камеры TY360, цвет по умолчанию черный, если вы хотите другой цвет, пожалуйста, оставьте сообщение.

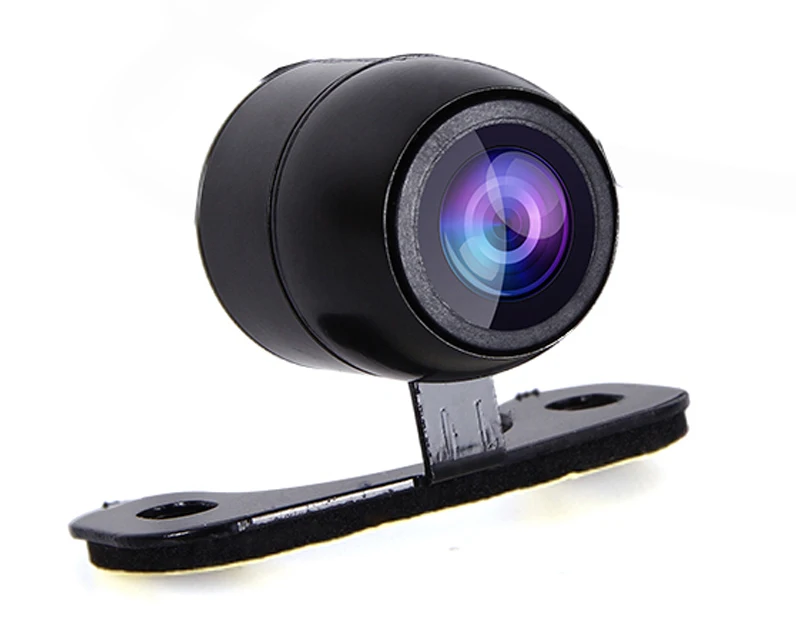

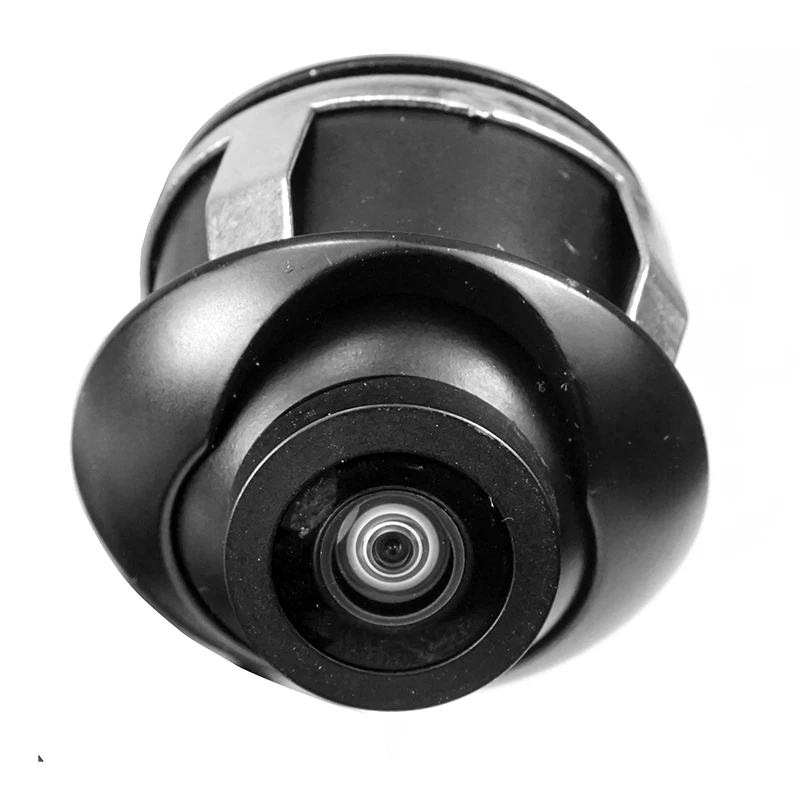

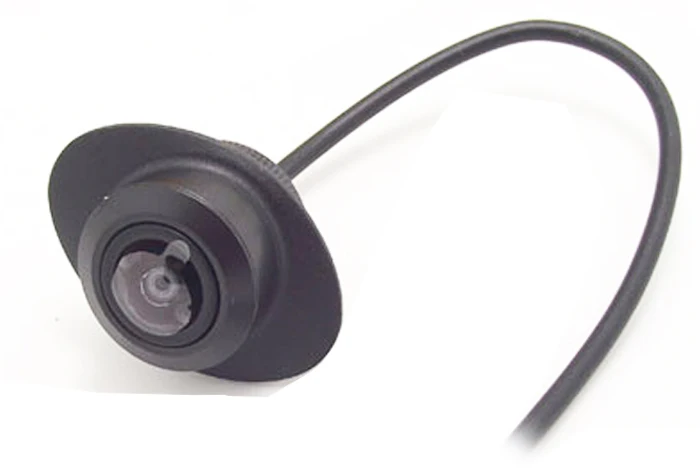

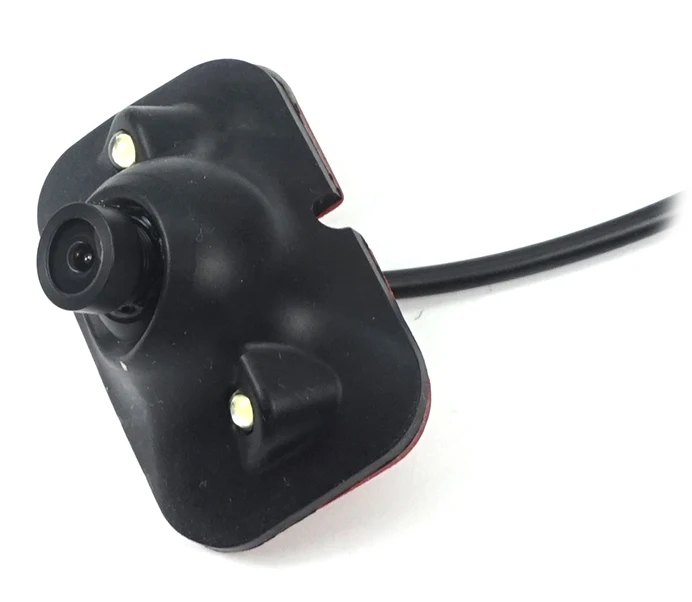

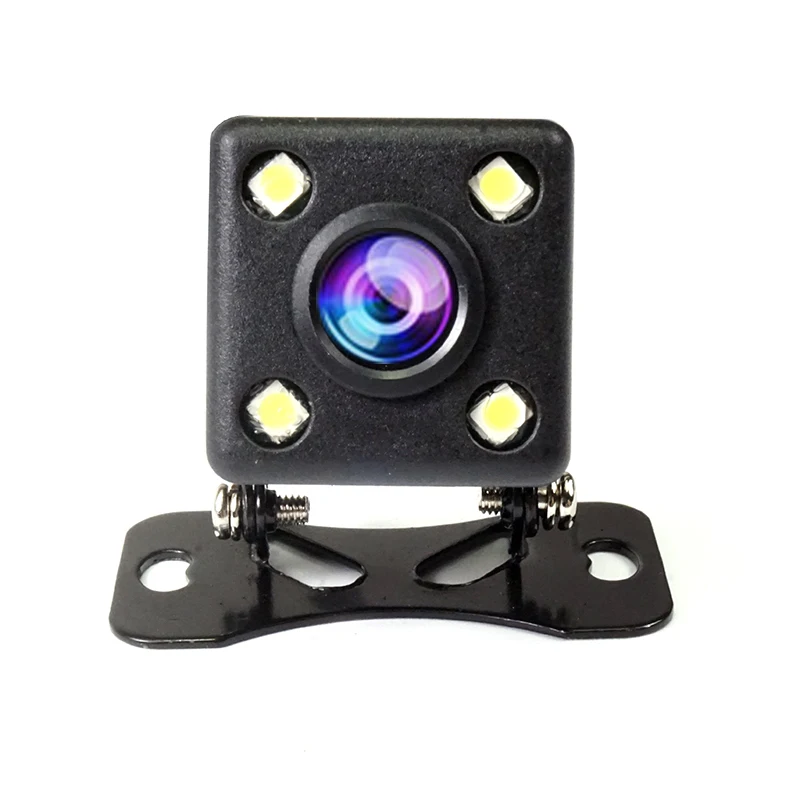

Камеры Спецификация:

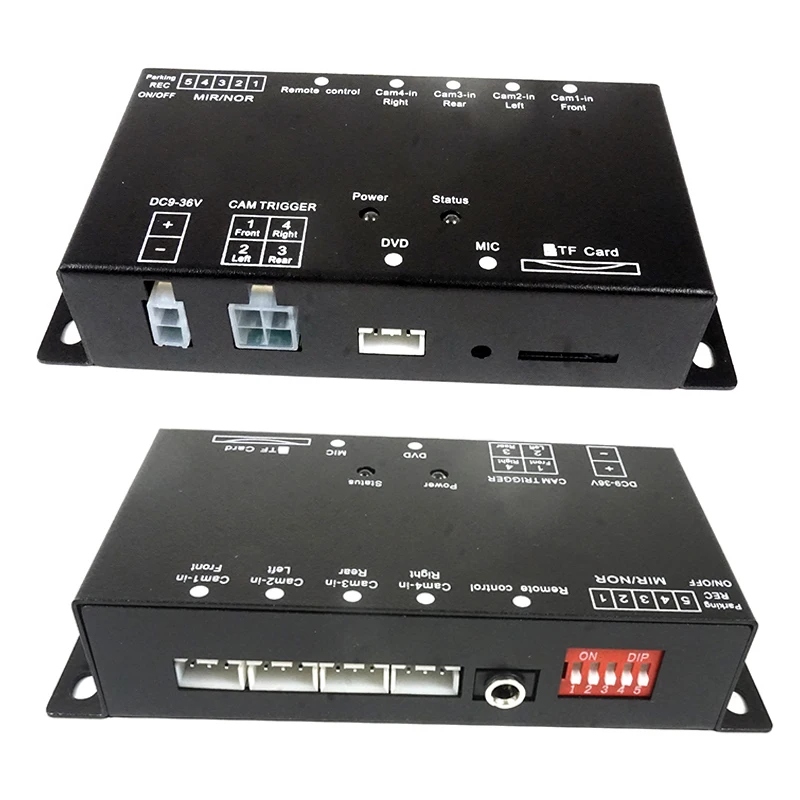

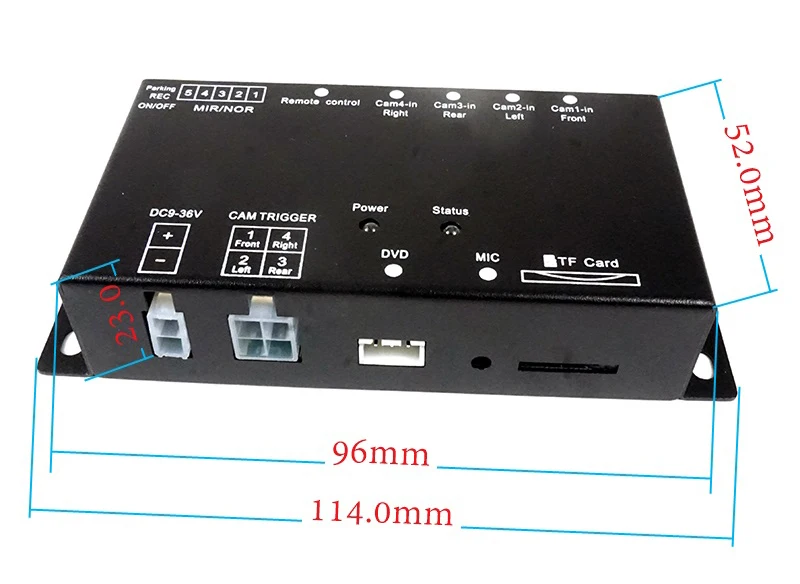

Блок управления технические параметры

Панорамные интеллектуальные системы записи дорожного движения

Инструкция по эксплуатации

Ⅰ. Инструкции

(1) Перед использованием формата tf-карты: вставляется tf-карта, включение питания в режим POST (дисплей автоматически выключается через пять секунд в режиме ожидания) кнопка дистанционного управления включена, нажмите ESC или прекратите запись (загрузка по умолчанию автоматически начинает запись), нажмите «Меню» Чтобы перейти на первую страницу меню, нажмите еще раз, чтобы перейти на страницу меню настройки, выберите формат, нажмите кнопку «REC or»,Нажмите левую и правую кнопки, чтобы выбрать «выполнить», нажмите «ESC или» форматирование.

(2) изменить системную дату и время: нажмите кнопку «Меню», чтобы войти в меню, нажмите переключатель на страницу меню настройки, выберите Ввод даты снова, нажмите кнопку «REC или», чтобы войти в интерфейс, нажмите «влево» или «вправо» Клавиша для переключения на набор, нажмите кнопку «REC или», чтобы ввести дату и время, переключая влево и вправо, нажмите кнопку «Меню» для подтверждения и переключения, нажмите кнопку «REC или» для подтверждения, нажмите «Меню» для выхода.

(3) Воспроизведение: нажмите «ESC или«Снова остановить воспроизведение видео, нажмите кнопку «», чтобы войти в меню воспроизведения, нажмите кнопку «влево» или «вправо», чтобы выбрать видеофайл, нажмите кнопку «REC или», чтобы выбрать воспроизведение, нажмите кнопку «Меню», чтобы быстро двигаться вперед.

P.S. Синий фон выбран, желтый фон не выбран.

Ⅱ.Мониторинг парковки Описание

Мониторинг парковки Пусковое напряжение должно быть больше, чем 12,5 V (автомобильных аккумуляторов, как правило, 13-14V), а затем Питание от аккумулятора, а одна пятая-переключатель DIP циферблат Знак Парковки REC
Это выбор, пожалуйста, оставьте сообщение, мы постараемся сделать все, чтобы мощность функция анти-потеря напряжения меньше, чем 11,5 V выключается автоматически переходит в режим сна, в тех случаях, когда напряжение восстанавливается в норму автоматически откроет парковки видеонаблюдения.

Ⅲ.Часто задаваемые вопросы
Вопрос 1: функция переключения SMD Tact?
A: Длительное нажатие (более 1 секунды), устройство начинает работать, автоматический экран изображения (по умолчанию экран H), длительное нажатие снова, устройство входит в режим ожидания; (Примечание: нажмите 1 секунду, устройство запускается, но время отклика экрана автомобильной навигации занимает около 1 секунды. )
Короткое нажатие (менее 1 секунды), одноэкранный и «полевой» экран для цикла;

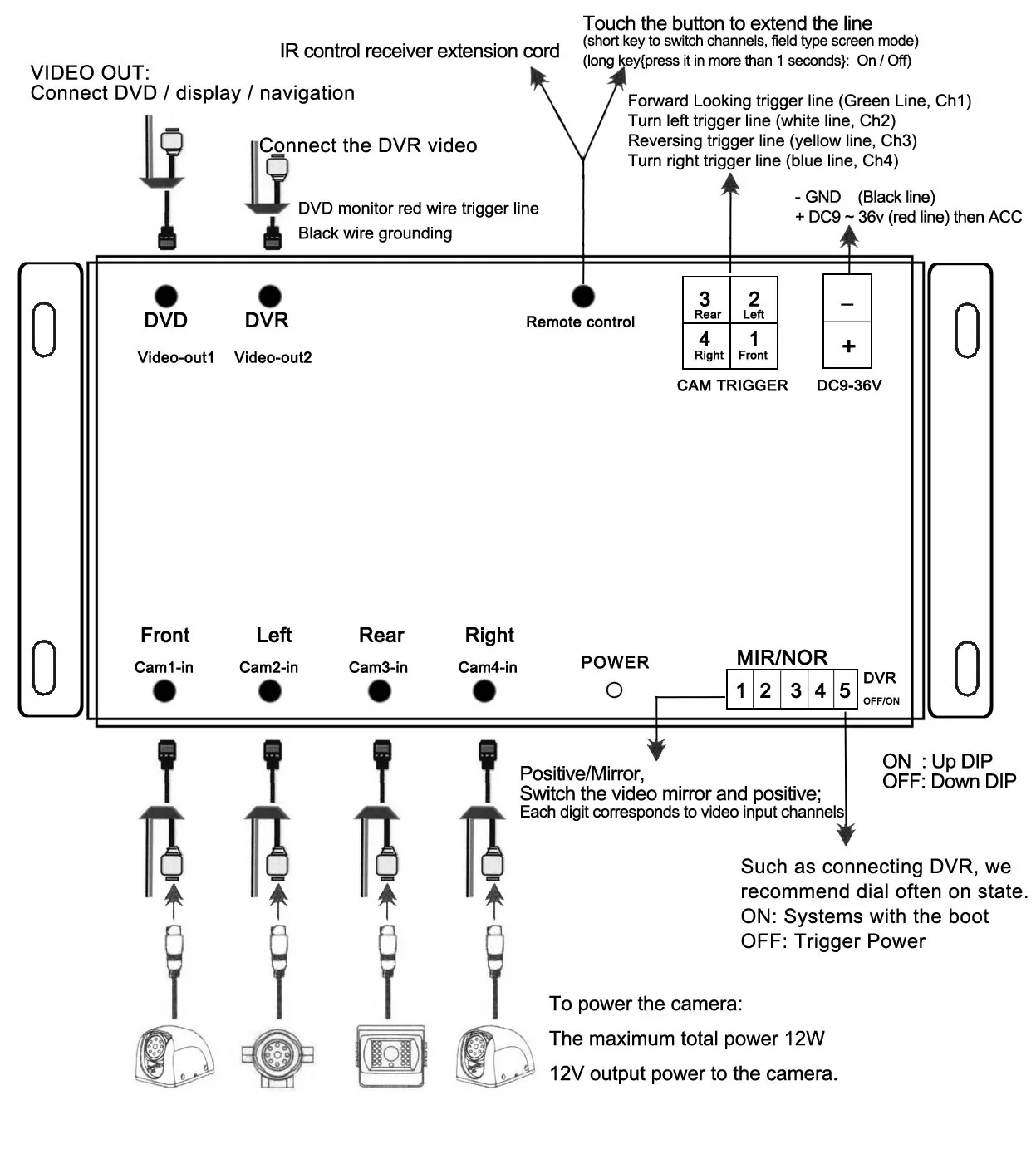

Вопрос 2: 4 триггерных линии как провода?
A: линия 1 (зеленая) представляет собой вид спереди триггерного провода, перед следующим в зависимости от вспомогательной лампы или другого нейтрального переключателя; 2-я линия (белая) левая, В качестве триггерной линии, затем поверните левый положительный свет; 3-я линия (желтая) для обратного триггера, Затем задний свет положительный; Линия 4 (синий) справа, в качестве триггерной линии, затем поверните направо на свет положительный
Вопрос 3: Как подключить автомобильный навигационный экран?
О: устройство видео выхода линии подключен автомобильный навигационный экран, обратный видео входной порт, красная линия оборудования выходной порт, подключенный к реверсивной навигационной экранной тестовой линии транспортного средства, некоторые автомобильные навигационные экраны видео вход автоматически обнаруживается, поэтому реверсивная тестовая линия может быть удалена.
Вопрос 4: почему нет выходного устройства?
О: Пожалуйста, проверьте, мигает ли лампа питания устройства, и если да, то устройство в режиме ожидания, выход выключен, нажмите на выключатель питания на пульте дистанционного управления или нажмите на устройство включения пускового устройства, мощное длинное яркое устройство видеовыхода.
Вопрос 5: почему Наберите левую или правую поворотную лампу, оборудование без изображения?
О: оборудование в режиме ожидания, набрать левый или правый свет поворота, не отображается, потому что нормальное вождение, драйвер часто переключает сигнал поворота, при активации каждый раз, когда экран отображается, это повлияет на безопасность вождения водителя a. Если вы намерены наблюдать за ситуацией вокруг, Нажмите и сенсорный выключатель или пульт дистанционного управления, чтобы открыть ключ.
Вопрос 6: где подключена камера?
О: камера может быть подключена в нижней части зеркала заднего вида, вы можете контролировать переднее направление, потому что передние и правые колеса, как правило, мертвы, зеркало заднего вида заднего колеса, обычный мониторинг камеры не требуется.
Вопрос 7: подключение к источнику питания?
A: красный кабель питания ACC (т. Е. Точка зажигания автомобиля), черный заземление (или заземление). Как знак парковки REC, красный кабель питания может быть подключен к автомобильному аккумулятору положительный (Примечание: 5-й DIP переключатель в верхней части).

Примечание:Светодиод питания, при включении, свет горит; Когда система входит в режим ожидания, индикатор питания мигает. Индикаторы состояния, видео мигает, когда не записывается непрерывно. Этот продукт является нормальной входное напряжение 9V ~ 36V (мониторинга парковки является 12,5 V ~ 36V).
