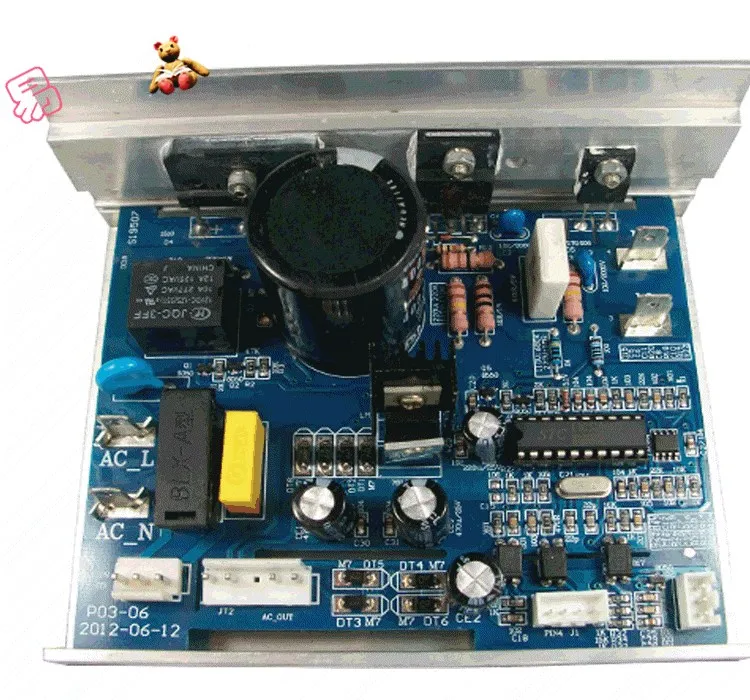

Монтажная плата для беговой дорожки управления дорожкой материнская привода
4 910,18 руб.
Новое поступление

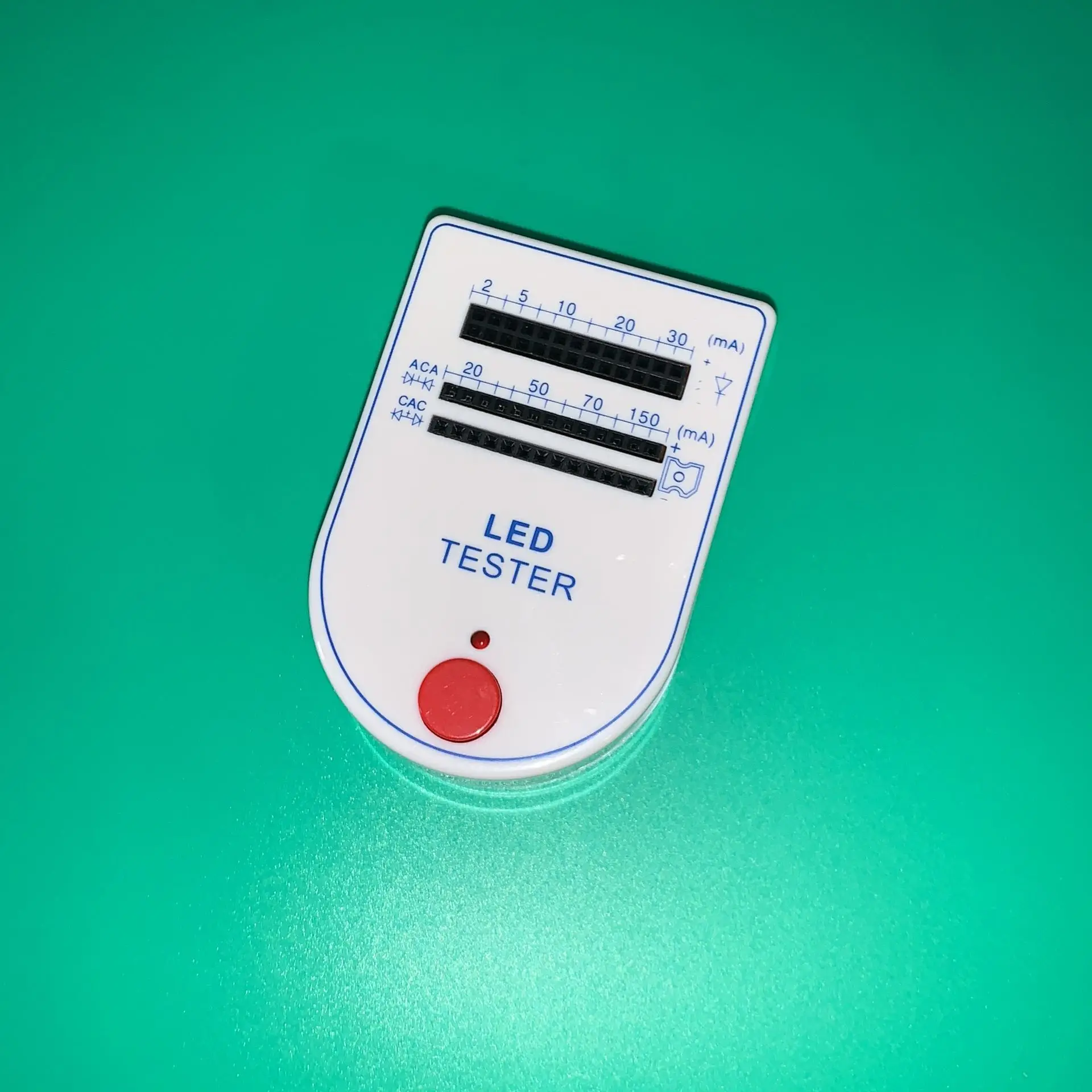

2 шт мини удобный светодиодный тестер электрических сетей ~ 150 мА для
293,15 руб. / набор

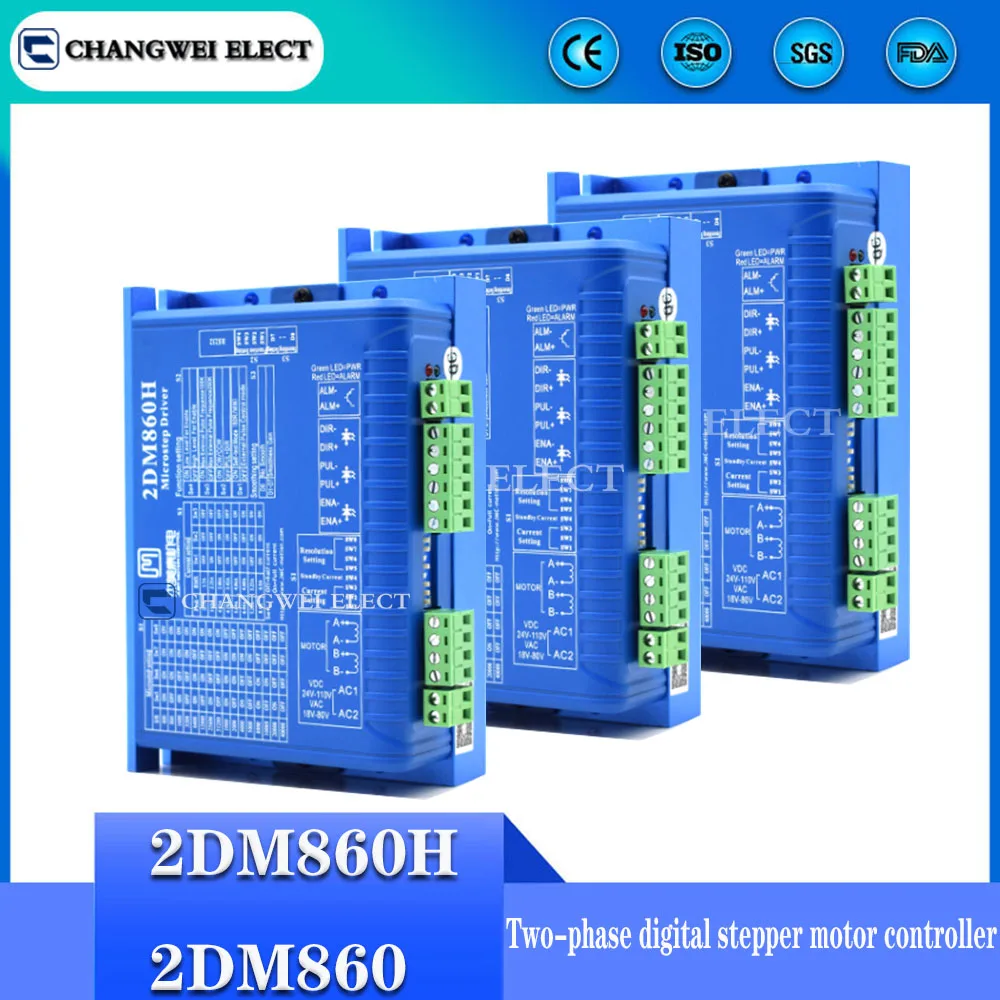

ЧПУ nema23/34-двухфазный цифровой контроллер шагового двигателя 2DM860H/2DM860 mach3 |
2 103,32 - 2 128,97 руб.
Драйвер шагового двигателя с радиатором для 3D-принтера A4988 DRV8825 10 шт. запчасти SKR
708,68 руб. / набор

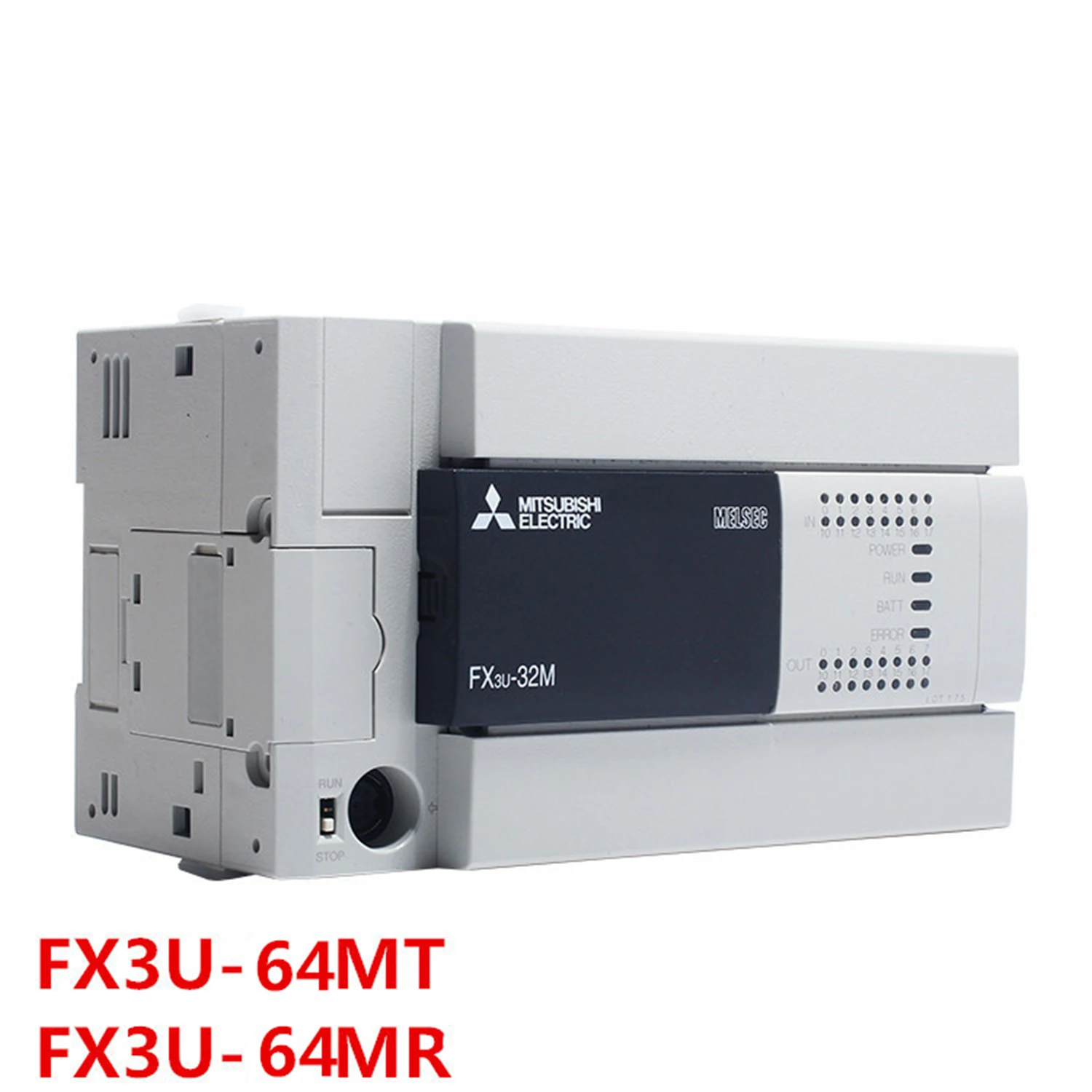

Оригинальный PLC FX3U-64MR/64MT/ES-A программируемый контроллер FX3U-64MR/ES-A FX3U-64MT/ES-A |
63 172,06 - 63 904,92 руб.
Б/у 100% проверенная фотография/4-1/2-5/0-LD/фотография | Обустройство дома
25 650,20 руб.

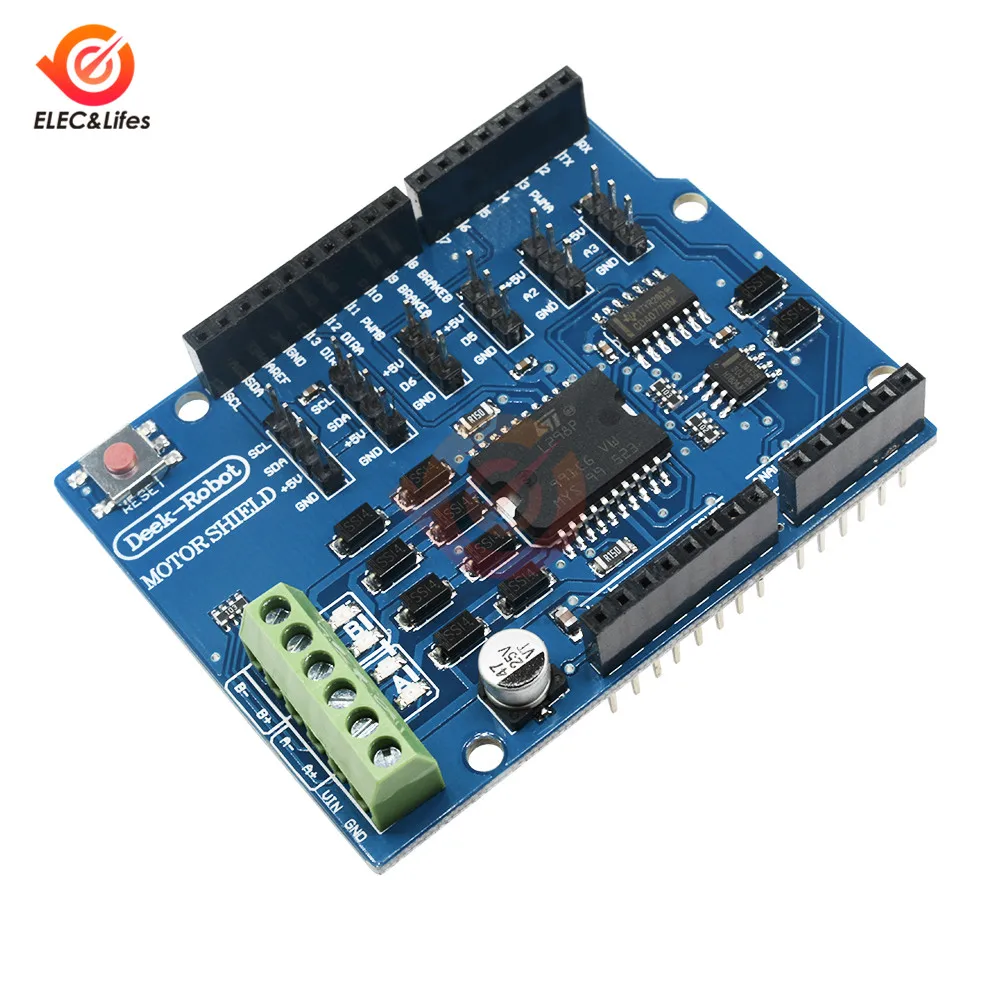

Плата драйвера постоянного тока 5-12 В L298P H-Bridge Щит двигателя постоянного/шагового
482,22 руб.

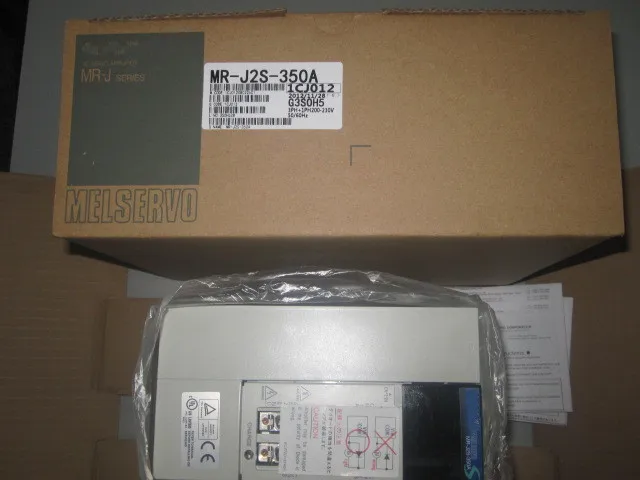

Новый и оригинальный сервопривод | Обустройство дома
41 406,76 руб.
MartAtHome Store
Магазина MartAtHome Store работает с 16.04.2010. его рейтинг составлет 93.14 баллов из 100. В избранное добавили 2508 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 982 наименований товаров, успешно доставлено 2988 заказов. 802 покупателей оставили отзывы о продавце.
Характеристики

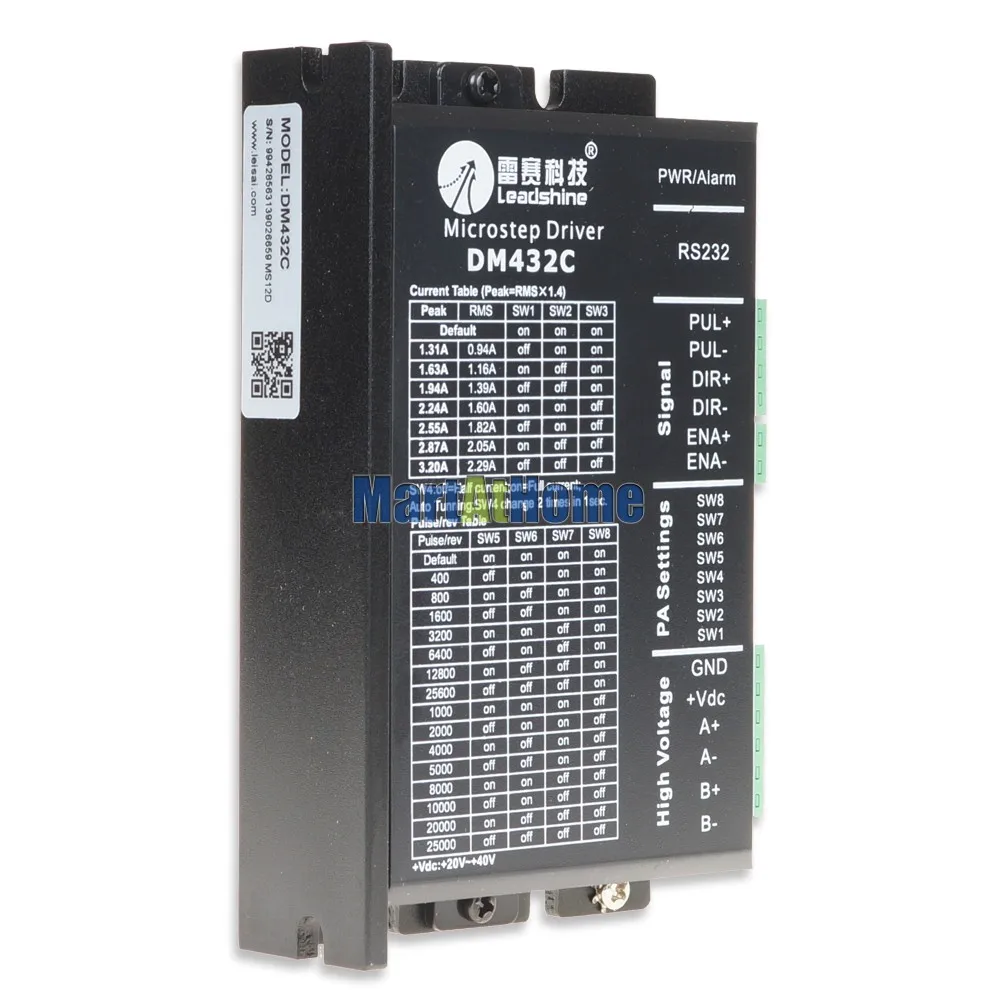

Новый Leadshine DM432C CNC цифровой шаговый двигатель контроллер привода 40VDC/3.2A # SM018 @ CF |
История изменения цены
*Текущая стоимость 4 389,85 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-19-2026 | 5574.32 руб. | 5685.69 руб. | 5629.5 руб. |
| Jan-19-2026 | 4521.52 руб. | 4611.68 руб. | 4566 руб. |
| Dec-19-2025 | 5486.92 руб. | 5596.11 руб. | 5541 руб. |
| Nov-19-2025 | 5442.85 руб. | 5551.2 руб. | 5496.5 руб. |
| Oct-19-2025 | 4345.87 руб. | 4432.7 руб. | 4388.5 руб. |
| Sep-19-2025 | 5355.11 руб. | 5462.37 руб. | 5408.5 руб. |
| Aug-19-2025 | 5311.47 руб. | 5417.63 руб. | 5364 руб. |
| Jul-19-2025 | 5267.44 руб. | 5372.82 руб. | 5319.5 руб. |
Описание товара

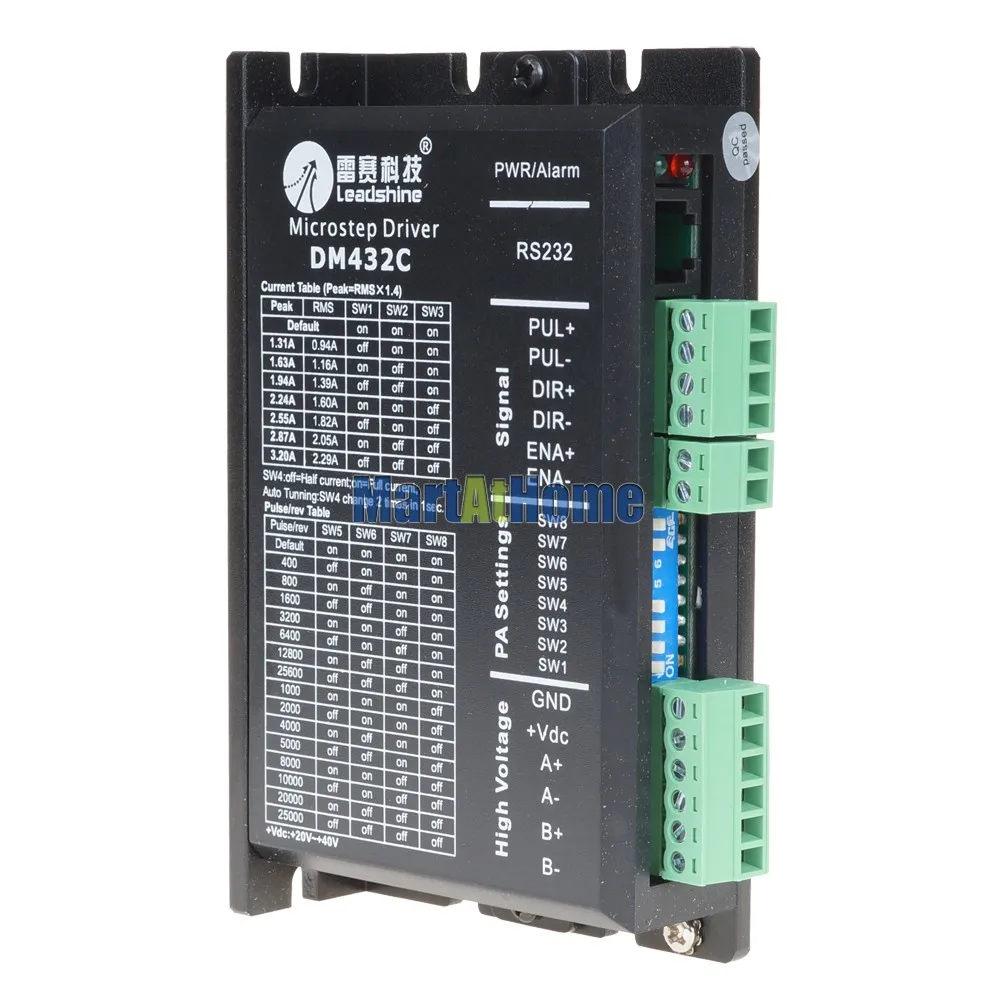

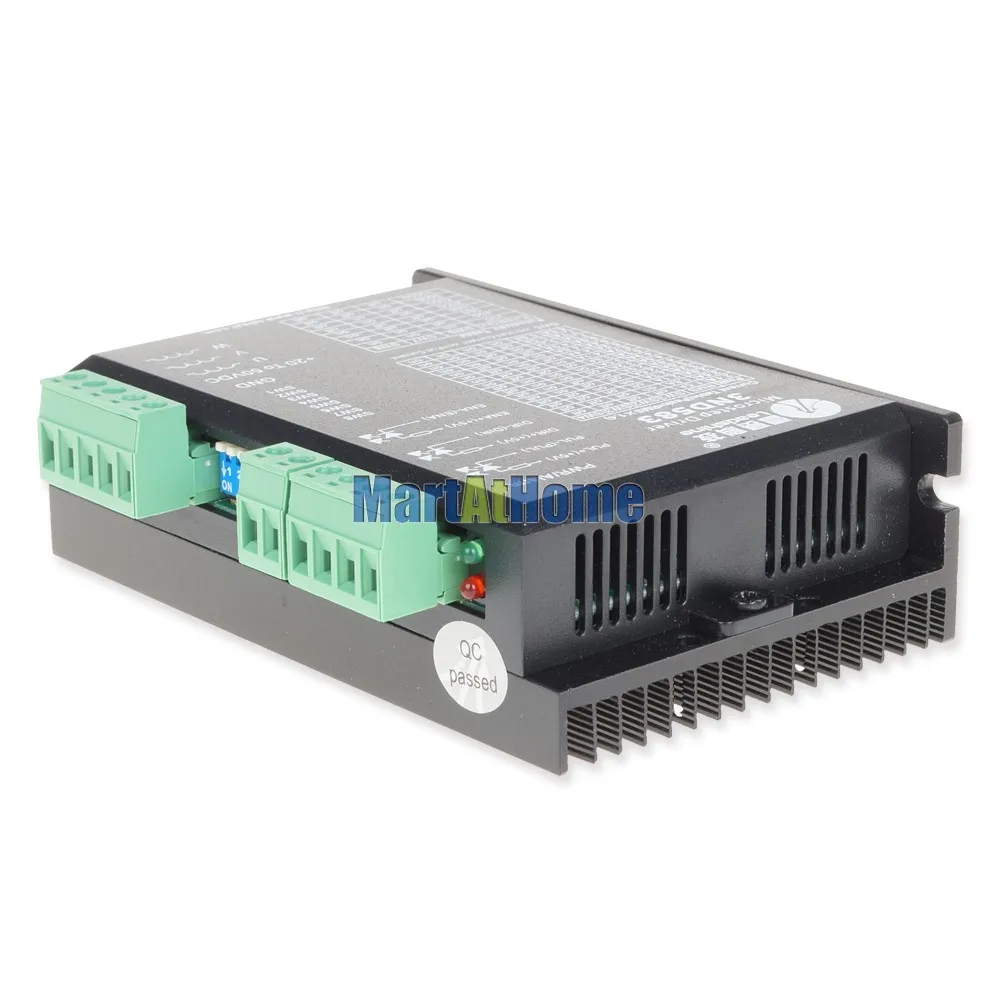

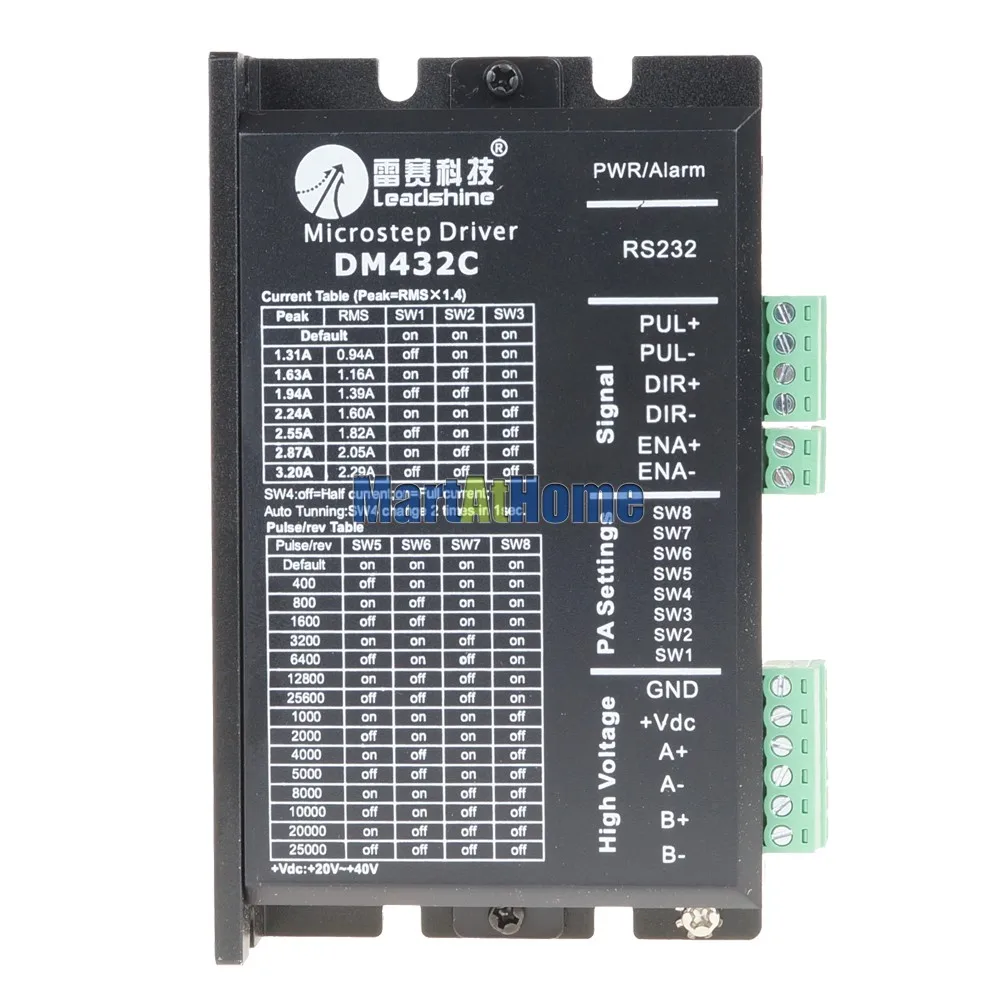

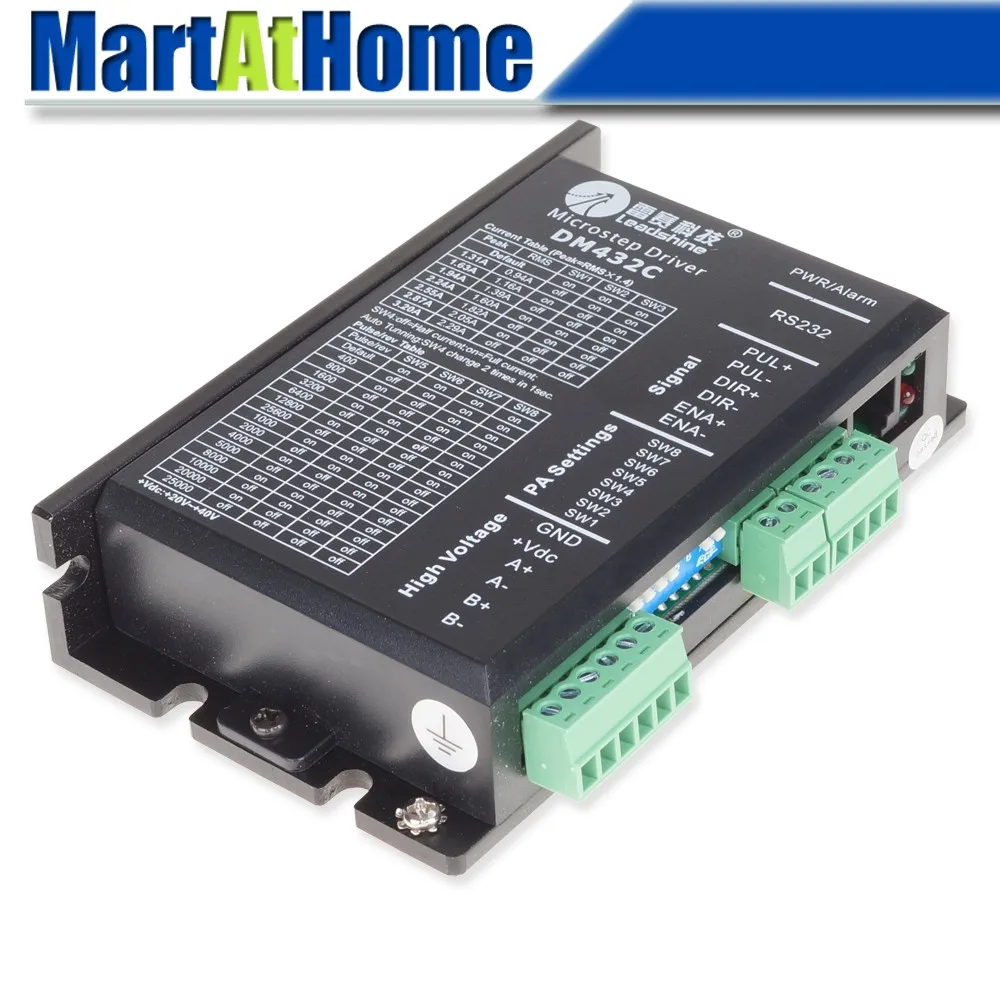

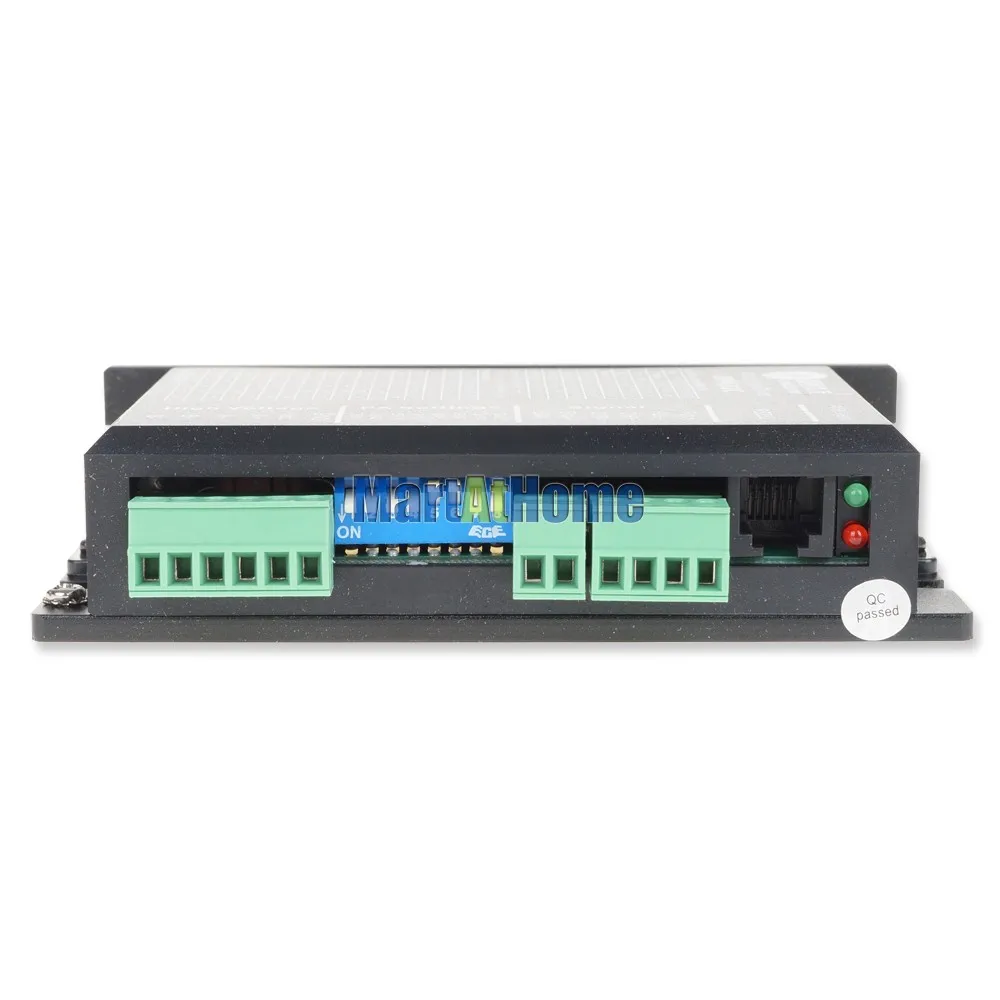

Новый Leadshine DM432C ЧПУ цифровой шаговый двигатель привод 40VDC/3.2A
Введение
DM432C является универсальным полностью цифровым шаговым драйвером, основанным на DSP с усовершенствованным контроллером. DM432C-это новое поколение элементов управления цифровым шаговым двигателем. Он приносит уникальный уровень плавности системы, обеспечивая оптимальный крутящий момент и nulls нестабильность среднего диапазона. Технология автоматической идентификации и настройки параметров двигателя обеспечивает оптимальную реакцию с различными двигателями и проста в использовании. Управляемые двигатели могут работать с гораздо меньшим уровнем шума, меньшим нагревом, плавным движением, чем большинство водителей на рынках. Его уникальные особенности делают DM432C идеальным решением для приложений, которые требуют низкой скорости гладкости.
Особенности
-Антирезонансный, обеспечивает оптимальный крутящий момент и уменьшает нестабильность среднего диапазона
-Технология автоматической идентификации и настройки параметров двигателя, предлагает оптимальные ответы с различными моторами
-Мульти-шаговый позволяет входу шага низкого разрешения для получения более высокого выхода микрошага для плавной производительности системы
-Микроступенчатое программируемое разрешение, от полного шага до 51200 шагов/об
-Напряжение питания до + 40 В постоянного тока
-Выходной ток программируемый, от 0.5A до 3.2A
-Частота входного импульса до 200 кГц
-TTL совместимый и оптически изолированный вход
-Автоматическое уменьшение холостого хода
-Подходит для детей в возрасте от 2-phase и 4-фазами
-Поддержка режимов PUL/DIR и CW/CCW
-Защита от перенапряжения, перегрузки по току, фазовых ошибок
Приложений
Подходит для широкого спектра шаговых двигателей, от NEMA размера 14 до 23. Его можно использовать в различных видах машин, таких как лазерные резаки, лазерные маркеры, высокоточные X-Y столы, маркировочные машины и так далее. Его уникальные особенности делают DM432C идеальным решением для приложений, которые требуют низкой скорости гладкости.
Электрические спецификации (Tj = 25OC/77OF)
| Параметры |
DM432C |
|||
| Мин |
Типичное |
Макс |
Блок |
|
| Выходной ток |
0,1 |
- |
3,2 (2,3 RMS) |
А |
| Напряжение питания |
+ 20 |
- |
+ 40 |
Постоянный ток |
| Логический сигнал ток |
7 |
10 |
16 |
MA |
| Импульсная Входная частота |
0 |
- |
200 |
КГц |
| Сопротивление изоляции |
500 |
MO |
||

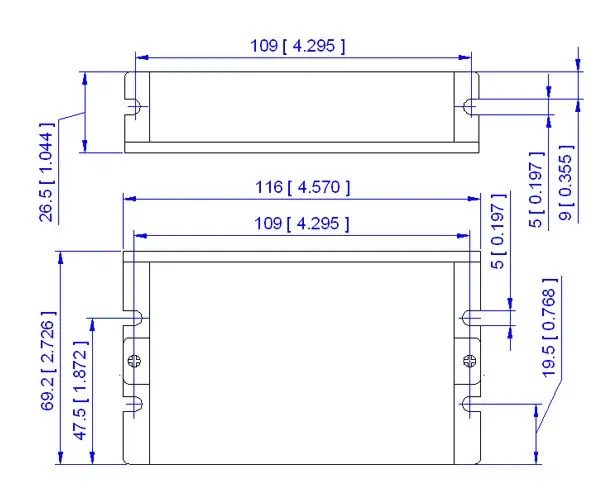

Механические характеристики (единица измерения: мм [дюйм])
Штыревая идентификация и описание
Разъем P1 конфигурации
| Pin-код функции |
Детали |
| PUL + |
Импульсный сигнал:В режиме одиночного импульса (импульса/направления), этот вход представляет импульсный сигнал, каждый восходящий или падающий край активный (программное обеспечение настраивается); 4-5 в при PUL-HIGH, 0-0,5 В при PUL-LOW. В режиме двойного импульса (пульс/пульс), этот вход представляет по часовой стрелке (CW), активный как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика ширина импульса должна быть больше 2,5 & micro;s. Серия соединяет резисторы для ограничения тока при использовании + 12 В или + 24 В. То же, что и сигналы DIR и ENA. |
| Опора |
|
| Дир + |
Дир сигнала:В одноимпульсном режиме этот сигнал имеет низкий/высокий уровень напряжения, представляющий два направления вращения двигателя; В двухимпульсном режиме (программное обеспечение настраивается), этот сигнал является тактовым (CCW) импульсом, активным как на высоком, так и на низком уровне (программное обеспечение настраивается). Для надежного отклика на движение Сигнал DIR должен быть впереди сигнала PUL по крайней мере на 5 & micro;s. 4-5 в при DIR-HIGH, 0-0,5 В при DIR-LOW. Пожалуйста, обратите внимание, что направление вращения также относится к проводке двигателя и водителя. Обмен соединения двух проводов на катушку к водителю обратного направления движения. |
| Дир |
|
| Ена + |
Включает сигнал:Этот сигнал используется для включения/отключения драйвера. Высокий уровень (NPN контрольный сигнал, PNP и дифференциальный контрольный сигнал, а именно низкий уровень для включения.) для включения драйвера и низкий уровень для отключения драйвера. Обычно слеваНеподключенным (включено). |
Разъем P2 конфигурации
| Pin-код функции |
Детали |
| + Постоянного тока |
Источник питания, 20 ~ 40 В постоянного тока, включая колебания напряжения и EMF напряжения. |
| GND |
Мощность местах. |
| A +, A- |
Двигателя двигателем постоянного тока однофазный A |
| B +, B- |
Двигателя двигателем постоянного тока однофазный B |
Выбор разрешения микрошага и выходного тока драйвера
Микроступенчатые разрешения и выходной ток программируются, первый может быть установлен от полного шага до 102400 шагов/об, а второй может быть установлен от 0.1A до 3.2A.
Тем не менее, в тех случаях, когда это не в программном обеспечении настроить режим, этот драйвер используется 8-битный DIP-переключатель, чтобы установить разрешение microstep и мотор рабочий ток, как показано ниже:
Microstep Выбор разрешения
Если он не находится в режиме настройки программного обеспечения, разрешение микрошага устанавливается SW5, 6, 7, 8 DIP-переключателя, как показано в следующей таблице:
| Microstep |
Шаги/об. (для 1,8OМотор) |
SW5 |
SW6 |
SW7 |
SW8 |
| 1 до 512 |
По умолчанию/программное обеспечение настроено |
На |
На |
На |
На |
| 2 |
400 |
Off |
На |
На |
На |
| 4 |
800 |
На |
Off |
На |
На |
| 8 |
1600 |
Off |
Off |
На |
На |
| 16 |
3200 |
На |
На |
Off |
На |
| 32 |
6400 |
Off |
На |
Off |
На |
| 64 ГБ |
12800 |
На |
Off |
Off |
На |
| 128 |
25600 |
Off |
Off |
Off |
На |
| 5 |
1000 |
На |
На |
На |
Off |
| 10 |
2000 |
Off |
На |
На |
Off |
| 20 |
4000 |
На |
Off |
На |
Off |
| 25 |
5000 |
Off |
Off |
На |
Off |
| 40 |
8000 |
На |
На |
Off |
Off |
| 50 |
10000 |
Off |
На |
Off |
Off |
| 100 |
20000 |
На |
Off |
Off |
Off |
| 125 |
25000 |
Off |
Off |
Off |
Off |
Текущие параметры
Если он не находится в режиме настройки программного обеспечения, первые три бита (SW1, 2, 3) DIP-переключателя используются для установки динамического тока. Выберите настройку, наиболее близкую к требуемому току вашего двигателя.
| Максимальный ток |
Измерения среднеквадратичного значения тока |
SW1 |
SW2 |
SW3 |
| По умолчанию/по настроено (от 0,1 до 3.2A) |
На |
На |
На |
|
| 1.31A |
0.94A |
Off |
На |
На |
| 1.63A |
1.16A |
На |
Off |
На |
| 1.94A |
1.39A |
Off |
Off |
На |
| 2.24A |
1.60A |
На |
На |
Off |
| 2.55A |
1.82A |
Off |
На |
Off |
| 2.87A |
2.05A |
На |
Off |
Off |
| 3.20A |
2.29A |
Off |
Off |
Off |
Примечания:Из-за индуктивности двигателя фактический ток в катушке может быть меньше, чем динамическая Настройка тока, особенно в условиях высокой скорости.

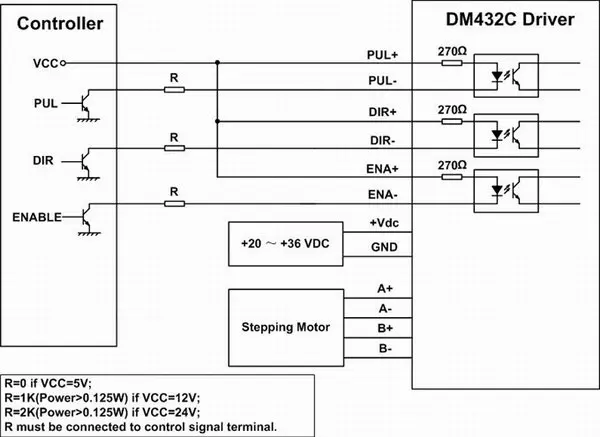

Типичные применения
Посылка включает в себя:
1 x шагового привода
