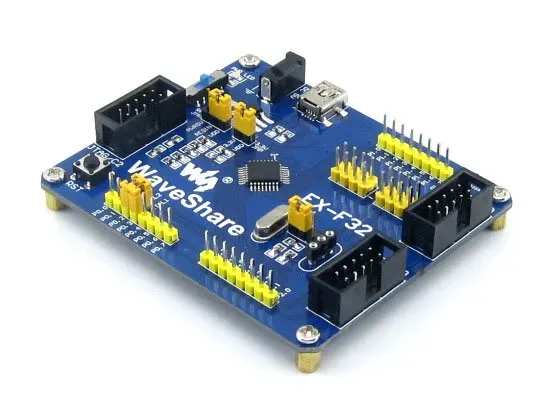

EX-F320 стандартная макетная плата C8051F подписана для микроконтроллера C8051F320.

Обзор

Макетная плата дляC8051F320Микроконтроллера. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработке кода на устройстве.

Эта макетная плата поставляется сC8051F320Чип в LQFP32 посылка.

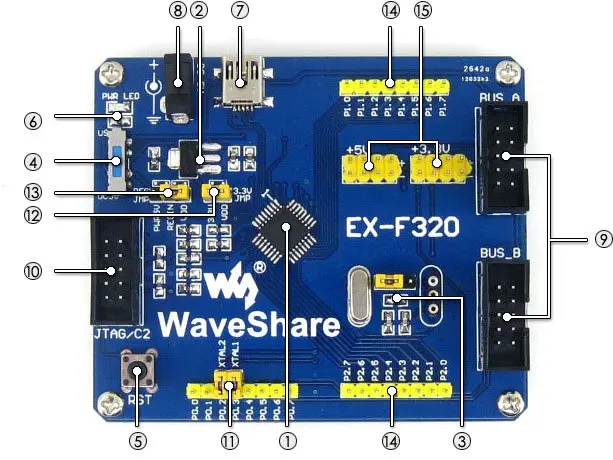

What's on Board

1.Микроконтроллер:C8051F320 в LQFP32 посылка

2.На борту регулятор:AMS1117-3.3

3.Внешний с украшением в виде кристаллов конфигурации

* Бортовой 12 м кристалл на левой стороне

* Пользовательский Кристалл гнездо на правой стороне

* Выбранный через перемычки
4.Мощность Переключатель входного сигнала:USB или 5 в постоянного тока
5.Сброс

6.Мощность индикатор

7.Мини USB интерфейс
8.5 V DC jack
9.Периферийные устройства расширения порта
* Для подключения к DVK501
* Предоставляется определение распиновки заголовка

* Простота разработки различных периферийных устройств
10.10-контактный джтаг/C2 интерфейс:Стандартный C2 интерфейс
11.Внешний кристалла позволяют джемпер

* Короткий Джемпер для использования внешнего кристалла

* Откройте перемычку для настройки контактов в качестве обычных контактов ввода/вывода
12.Джемпер 3,3 VJMP

* Откройте перемычку при включении REG0

* Короткая перемычка при отключении REG0
13.Джемпер REGJMP
* Короткий PWR5V и Регина при включении REG0

* Короткие Регина и VDD при отключении рег0

14.Штырьковые разъемы, подключенные к MCU I/O штырьки

* Четко обозначены на печатной плате

* Легко для тестирования и дальнейшего расширения

15.Мощность Вход/Выход

* 5 В/3,3 В

* Вход питания (запасной)

* Выходная мощность

Особенности

1. Макетная плата предназначена для микроконтроллера C8051F320

2. Мощность

* Питание от мини-usb порта или 5 В DC jack, настроенное через бортовой коммутатор

* Входные/выходные штырьковые разъемы

-Запасной Потребляемая мощность

-Удобно для обеспечения питания на другие платы/устройства при необходимости

3. Встроенный чипов

* C8051F320 (LQFP32), микроконтроллер C8051F

* AMS1117-3.3, бортовой регулятор

4. Интерфейсы

* JTAG/C2 порт для программирования/дебютирования

* Мини USB интерфейс

* BUS-A и BUS-B, для подключения к плате расширения DVK501, легкость в изучении/разработке различных периферийных устройств

5. Интерфейс человека к машине

* Кнопка сброса, используемая для сброса системы

* Мощность индикатор светодиодный

6. Другое Особенности

• Внешняя с украшением в виде кристаллов настраивается

-Есть перемычка для выбора на плате 12 м кристалл или пользовательский кристалл, установленный через гнездо

-Перемычка для настройки контактов MCU в качестве входов осциллятора или обычных контактов ввода/вывода

* Все контакты ввода/вывода MCU доступны на разъемах расширения для дальнейшего расширения
* Все контакты четко промаркированы на печатной плате. Эти метки обеспечивают базовую информацию на контактах

Примеры

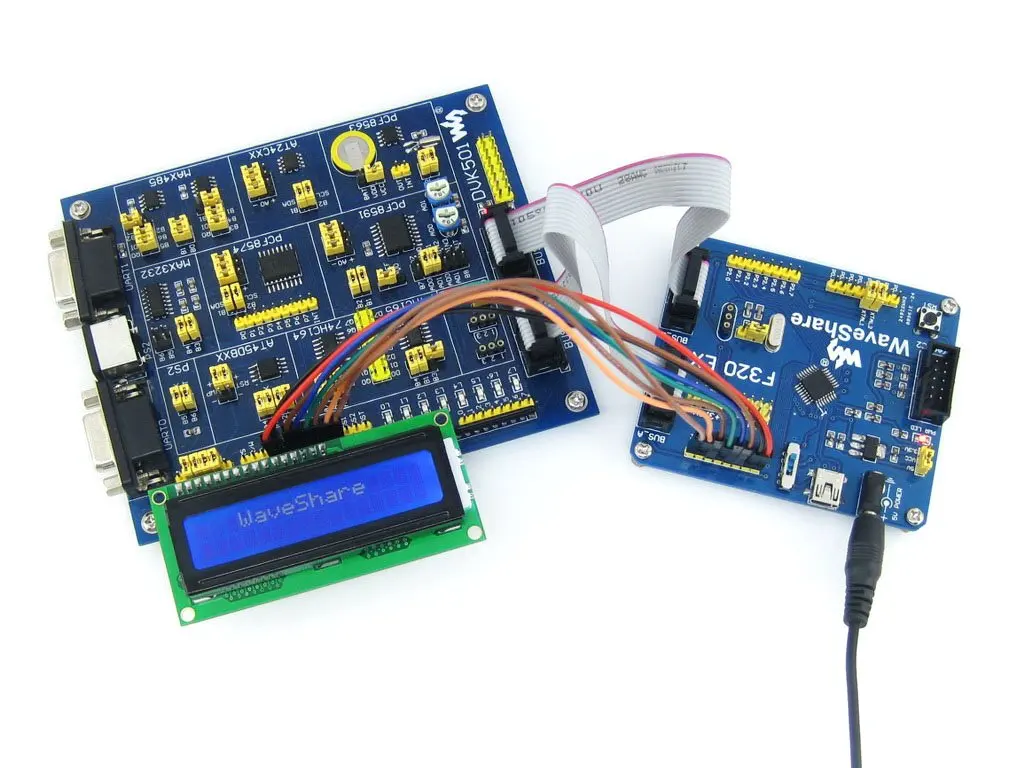

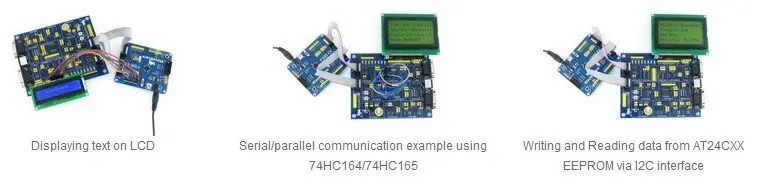

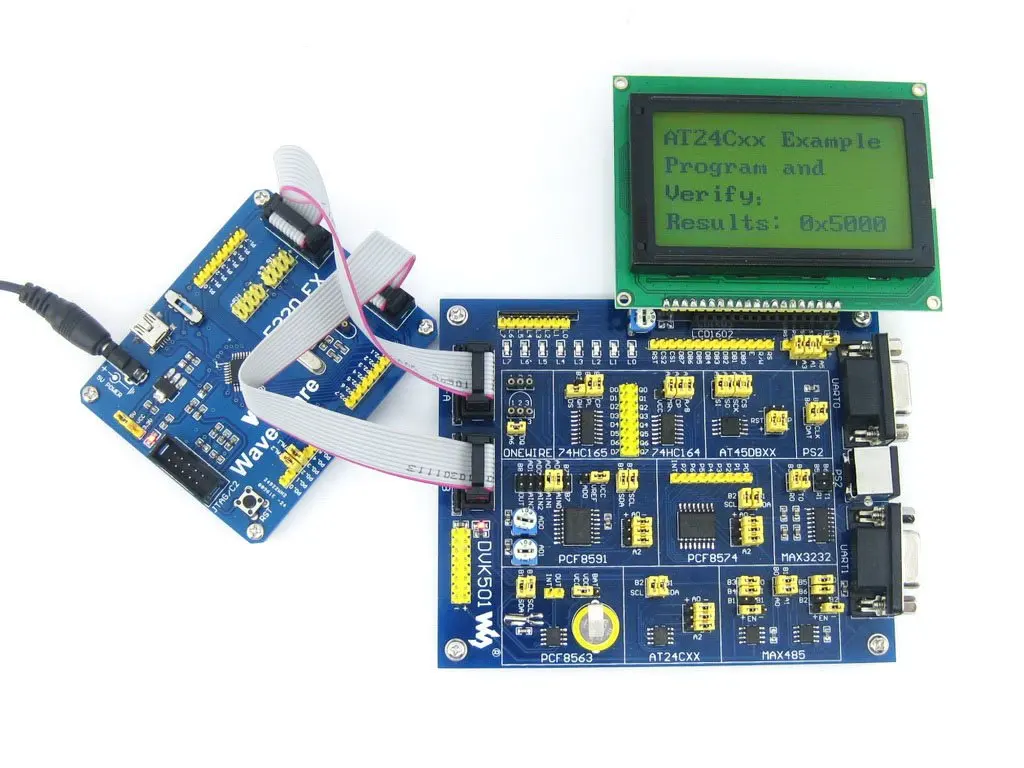

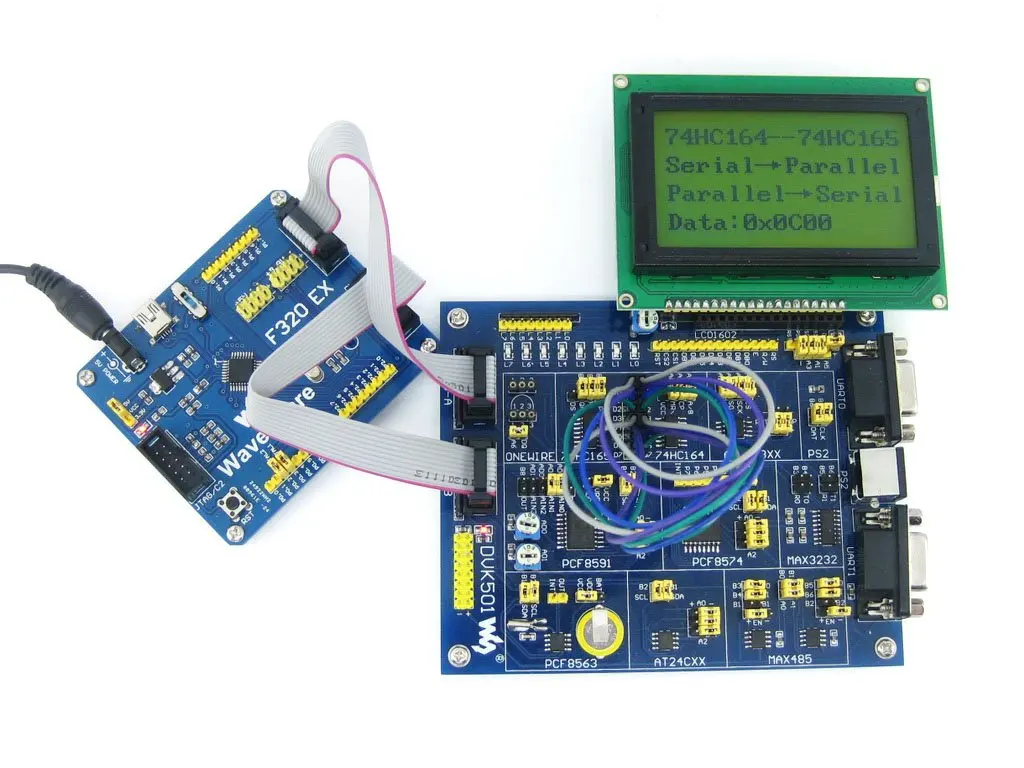

Примеры, которые поставляются с этой макетной платой, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать прототип устройства. На фотографиях ниже показано, как EX-F320 работает с платой расширения DVK501 и результаты примерами.

Примечание:DVK501 и LCD12864 не включены в цену, пожалуйста, просмотрите наш магазин, чтобы купить их отдельно, если вам нужно.

Развития ресурсы

1. Руководство пользователя CD

* CD с программным обеспечением, драйверами и примерами

2. Схема схемы в PDF

3. Примеры в с

* На основе Silabs IDE и Keil

4. Соответствующее программное обеспечение

* Silabs IDE/SATA

* Keil

5. Технические характеристики чипов

Посылка содержит

1. EX-F320

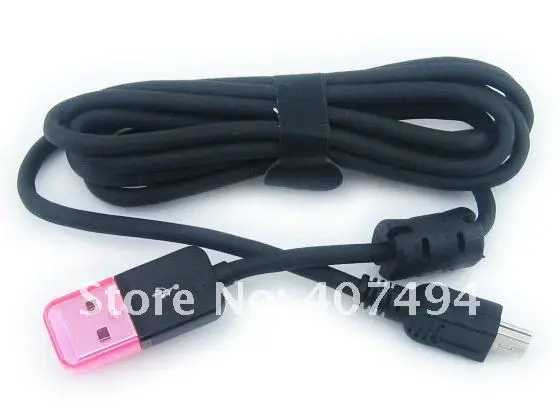

2. Кабель USB type A-Mini-B

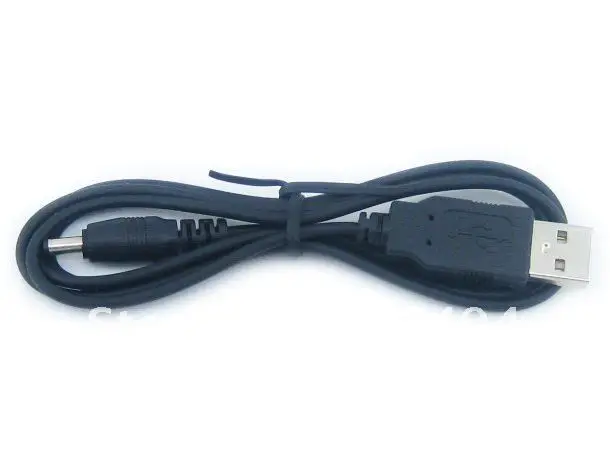

3. USB кабель питания

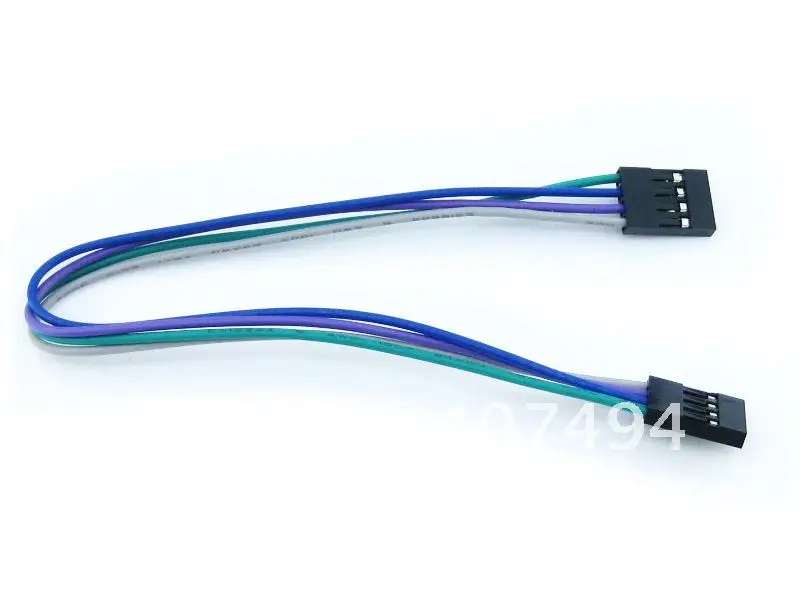

4. 4-контактный провод х 2

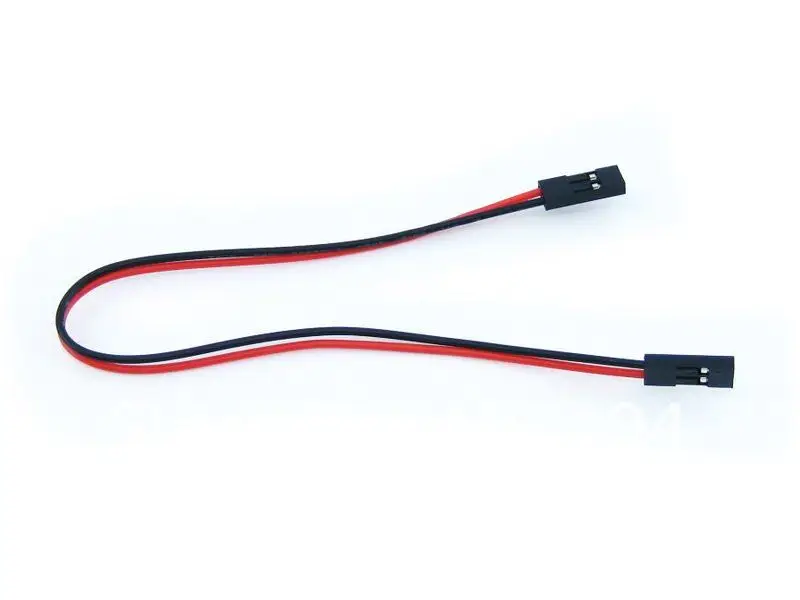

5. 2-контактный провод х 2

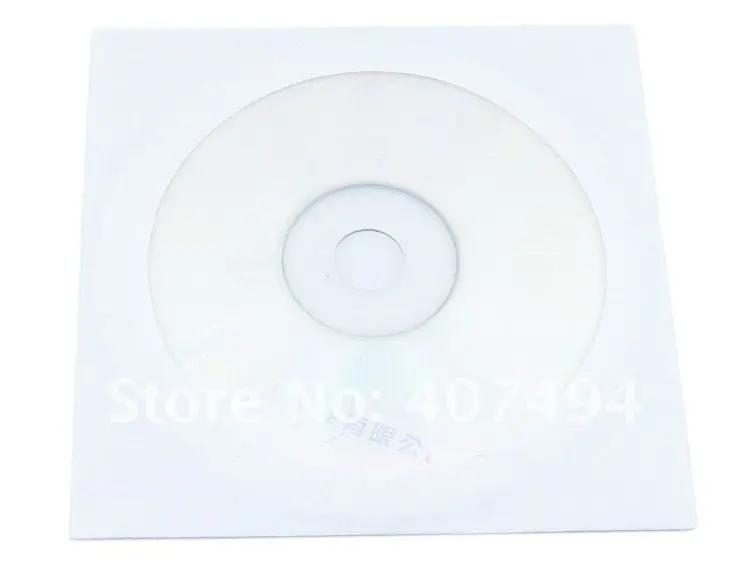

6. Руководство пользователя CD
