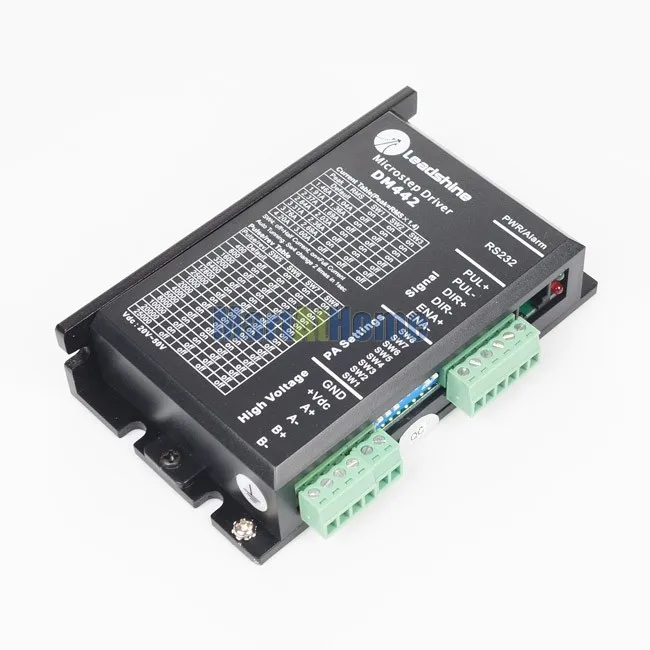

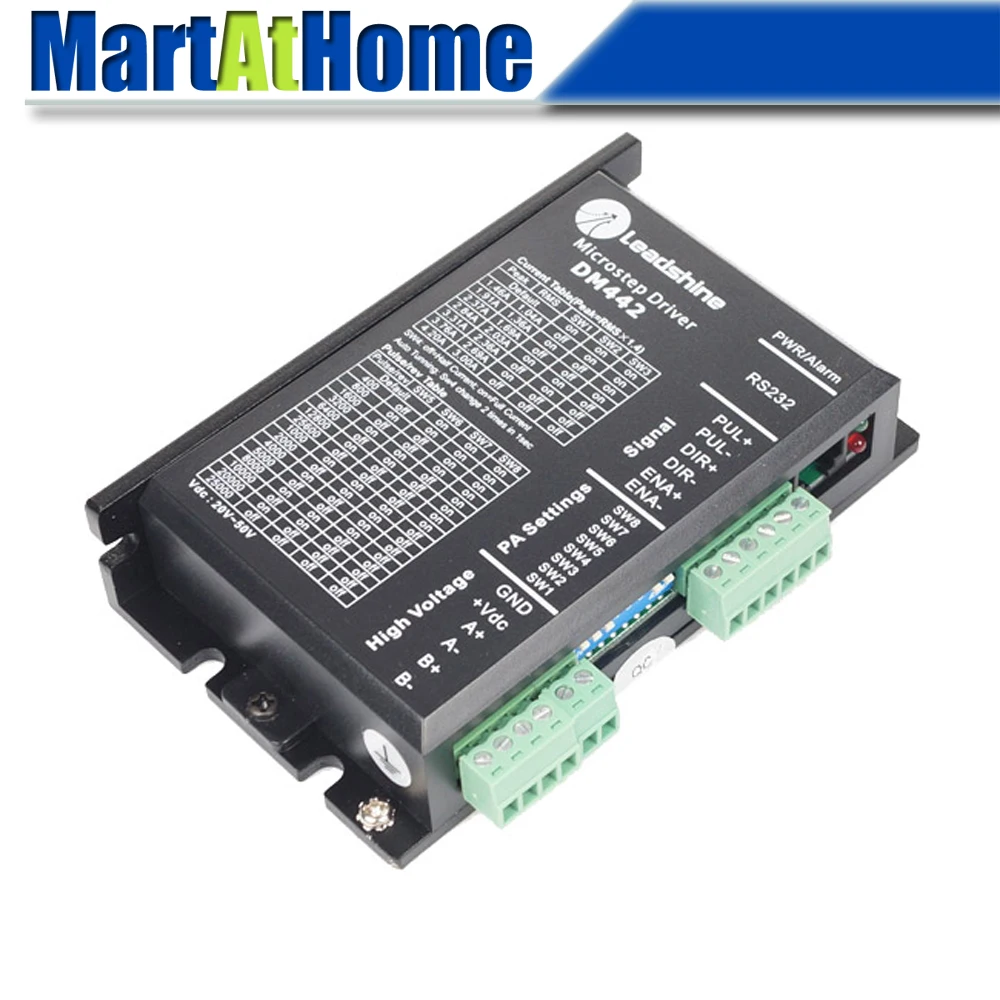

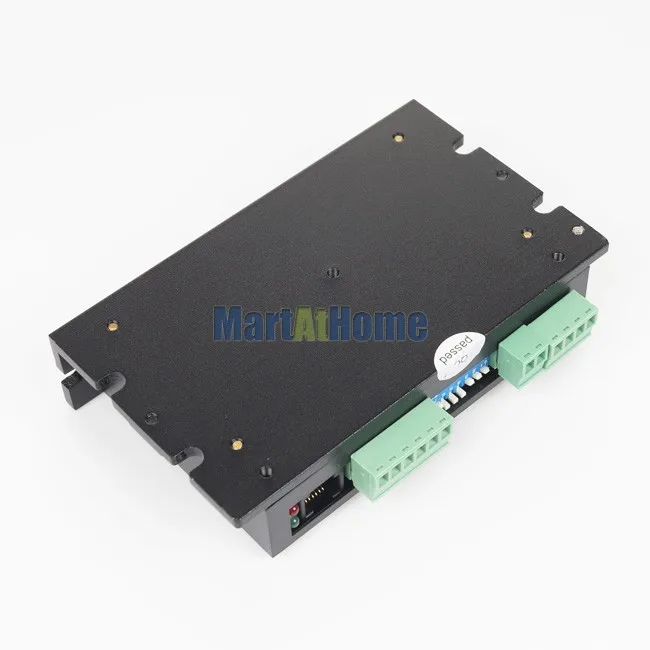

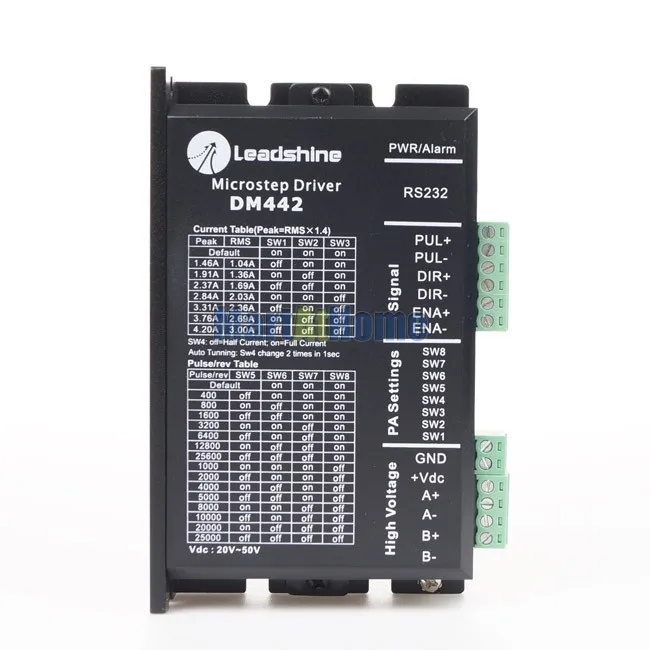

Leadshine DM442 2-фазный цифровой шаговый двигатель привода 40VDC 4.2A

Для 57 мотор# SM357

Область применения:

Подходит для широкого спектра шаговых двигателей, отРазмер оправы NEMA от 17 до 34. Он может быть использован в различных видах машин, таких какЛазерные резаки, лазерные маркеры, высокоточные X-Y столы, маркировочные машиныИ так далее. Его уникальные особенности делают DM442 идеальным решением для приложений, которые требуют как низкой скорости гладкости, так и высокой скорости.

Особенности

• Антирезонансный, обеспечивает оптимальный крутящий момент и уменьшает нестабильность среднего диапазона
• Самопроверка мотора и технология автоматической настройки параметров, предлагает оптимальные ответы с различными моторами
• Многоступенчатый вход обеспечивает низкое разрешение для получения более высокого микроступенчатого выхода для плавной работы системы
• Программируемые разрешения микрошага, от полного шага до 102400 шагов/об
• Напряжение питания до + 40 В постоянного тока
• Выходной ток программируемый, от 0.5A до 4.2A
• Частота входного импульса до 200 кГц
• TTL совместимый и оптически изолированный вход
• Автоматическое уменьшение холостого хода (скорость уменьшения может быть настроена по)
• Поддержка режимов PUL/DIR и CW/CCW
• Защита от перенапряжения, перегрузки по току, фазовых ошибок

Посылка включает в себя:

1 х Leadshine DM442 шаговый драйвер

Введение:

DM442 является универсальным полностью цифровым шаговым приводом, основанным на DSP с усовершенствованным индикатором управления. DM442-это новое поколение элементов управления цифровым шаговым двигателем. Он приносит уникальный уровень плавности системы, обеспечивая оптимальный крутящий момент и nulls нестабильность среднего диапазона. Технология самопроверки мотора и автоматической настройки параметров обеспечивает оптимальную реакцию с различными двигателями и проста в использовании. Управляемые двигатели могут работать с гораздо меньшим уровнем шума, меньшим нагревом, плавным движением, чем большинство приводов на рынках. Его уникальные особенности делают DM442 идеальным решением для приложений, которые требуют низкой скорости гладкости.

По сравнению с DM432C, DM442 может выдавать больше тока. Более того, благодаря своей более высокой производительности DSP, управляемые двигатели могут достичь гораздо более высокой скорости (выше 3000 об/мин), чем у DM432C, предлагаем сервообразные представления.

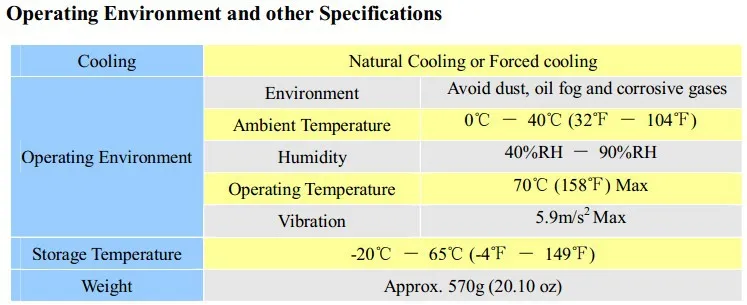

Ликвидация тепла

-Надежная рабочая температура привода должна быть <70 градусов Цельсия (158 °F), а рабочая температура двигателя должна быть <80 градусов Цельсия (176 °F);

-Рекомендуется использовать автоматический режим холостого хода, а именно ток автоматически снижается до 60% при остановке двигателя, чтобы уменьшить нагрев привода и нагрев двигателя;

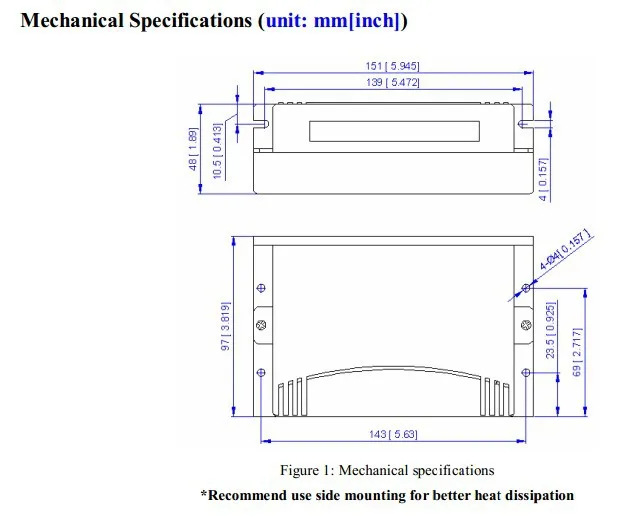

-Рекомендуется установить привод вертикально, чтобы максимально увеличить площадь теплоотвода. При необходимости используйте метод форсированного охлаждения для охлаждения системы.

Выбор блока питания

DM442 может соответствовать шаговым двигателям среднего и малого размера (от размера рамы NEMA от 14 до 34), изготовленным Leadshine или другими производителями моторов по всему миру. Для достижения хороших характеристик вождения важно правильно выбрать напряжение питания и выходной ток. В общем, напряжение питания определяет высокую скорость работы двигателя, в то время как выходной ток определяет Выходной крутящий момент управляемого двигателя (особенно на более низкой скорости). Более высокое напряжение питания позволит достичь более высокой скорости двигателя, по цене большего шума и нагрева. Если требования к скорости движения низкие, лучше использовать более низкое напряжение питания для снижения шума, нагрева и повышения надежности.

Регулируемый или Регулируемый источник питания

Для питания накопителя могут использоваться как регулируемые, так и нерегулируемые источники питания. Тем не менее, нерегулируемые источники питания предпочтительны из-за их способности выдерживать скачки тока. Если регулируется источник питания (например, большинство импульсных источников). Действительно используются, важно иметь большой выходной ток, чтобы избежать проблем, таких как токовый зажим, например, использование 4а питания для работы с мотором 3а. С другой стороны, если используется Нерегулируемое питание, то можно использовать источник питания более низкого тока, чем у мотора (обычно 50%-70% тока мотора). Причина заключается в том, что привод вытягивает ток из питания конденсатора нерегулируемого источника только во время длительности ШИМ цикла, но не во время выключения. Поэтому средний ток, вынимаемый из источника питания, значительно меньше, чем ток двигателя. Например, два мотора 3а могут быть хорошо поставлены одним источником питания 4А.
