  ST-LINK/V2, встроенный отладчик/программист для STM8 и STM32

Описание продукта:

ST-LINK/V2-это встроенный отладчик и программист для семейств микроконтроллеров STM8 и STM32. Модуль интерфейса с одним проводом (SWIM) и интерфейсы JTAG/serial wire debugging (SWD) используются для связи с любым микроконтроллером STM8 или STM32, расположенным на прикладной плате.

Приложения STM8 используют полноскоростной интерфейс USB для связи с программным обеспечением STMicroelectronic для визуальной разработки (STVD) или STVP визуальной программы (STVP).

Приложения STM32 используют высокоскоростной интерфейс USB для связи с интегрированными средами разработки Atollic, IAR, Keil или TASKING.

Ключ Особенности

• Питание 5 в поставляется через usb-разъем
• Полноскоростной совместимый интерфейс USB 2,0
• Кабель USB стандарта A-mini B
• Плавать Особенности
  • 1,65 в до 5,5 В прикладное напряжение поддерживается на плавательном интерфейсе
  • Поддерживаемые режимы плавания с низкой скоростью и высокой скоростью
  • Плавать программирования скоростной режим: 9,7 Кб/s в условиях низкой скорости и 12,8 Кб/s высокой скорости передачи
  • Плавающий кабель для подключения к приложению через стандартный Вертикальный ERNI (ref: 284697 или 214017) или горизонтальный (ref: 214012) разъем
  • Плавающий кабель для подключения к приложению через штыревой разъём или 2,54 мм pitch Разъем
• Джтаг Особенности
  • 1,65 V до 3,6 V Напряжение приложения поддерживает на JTAG интерфейс и 5 V толерантным входных сигналов
  • Кабель JTAG для подключения к стандартному JTAG 20-контактный разъем шаг 2,54 мм разъем
• Поддерживается функция прямого обновления прошивки (DFU)
• Светодиодный индикатор состояния, который мигает во время общения с ПК
• Рабочая температура от 0 до 50 °C

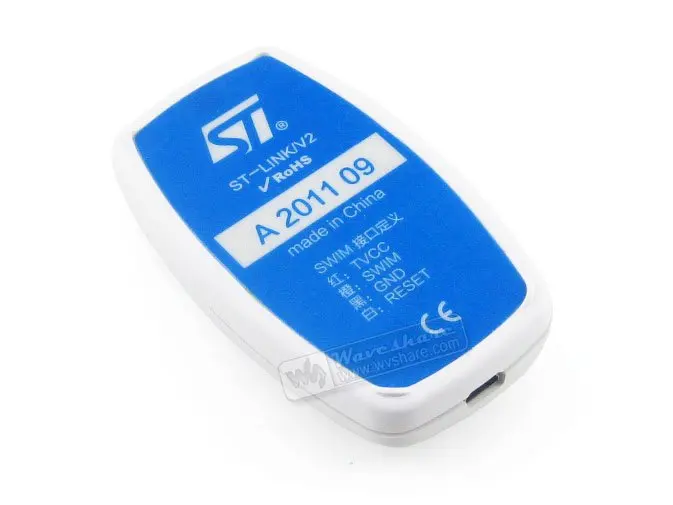

Фото

Применение пример

Подключение ПК и прикладной платы STM8/STM32 через ST-LINK/V2 для создания аппаратного соединения:

Поддерживаемые устройства

Микроконтроллеры, поддерживаемые STVP версии 3.2.8:

SW драйвера

При подключении ST-LINK/V2 к компьютеру через интерфейс USB требуется драйвер USB, который должен быть установлен правильно.

Нажмите на ссылку ниже, чтобы скачать:

ST-LINK/V2 USB драйвер для Windows 7, Vista и XP

Соединение с STM8 приложений

ST-LINK/V2 должен быть подключен к приложению STM8 через кабель для плавания. Два плавательных кабеля поставляются с продуктом:

• Плоская Лента со стандартным разъемом ERNI с одного конца и 4-контактный разъем на другом конце
• Плоская Лента завершилась 4-контактный, 2,54 мм, с низким уровнем затрат разъем с двух сторон

Соединение с STM32 приложений

Для STM32 события, ST-LINK/V2 должен быть подключен к приложению с использованием стандартных 20-контактный разъем female-female JTAG Плоская Лента предусмотрена.

ST-LINK/V2 статус

Светодиодный индикатор labe 'COM' на верхней части ST-LINK/V2 показывает состояние ST-LINK/V2 (независимо от типа подключения). В тех случаях, когда:

• Светодиодный мигает красным:Происходит первое перечисление USB с ПК. Если он продолжает мигать красным, возможно, usb-драйвер не найден.
• Светодиодный красного цвета:Связь между ST-LINK/V2 и ПК установлена (конец перечисления).
• Светодиодный мигает зеленый/красный:Обмен данными между целью и ПК.
• Светодиодный зеленого цвета:Последнее сообщение прошло успешно.
• Светодиодный оранжевого цвета:Сбой связи ST-LINK/V2 с целью.

Просмотров

Развития ресурсы:Руководство пользователя, драйвер, программное обеспечение и т. Д.
Вики:Www.wav eshare.com/wiki/ST-LINK/V2_(CN)

Носки больших размеров;

Мы храним большое количество ST-LINK/V2 (CN) в наличии, что позволяет отправить товар без задержек!

Посылка содержание

Вес:0,14 кг

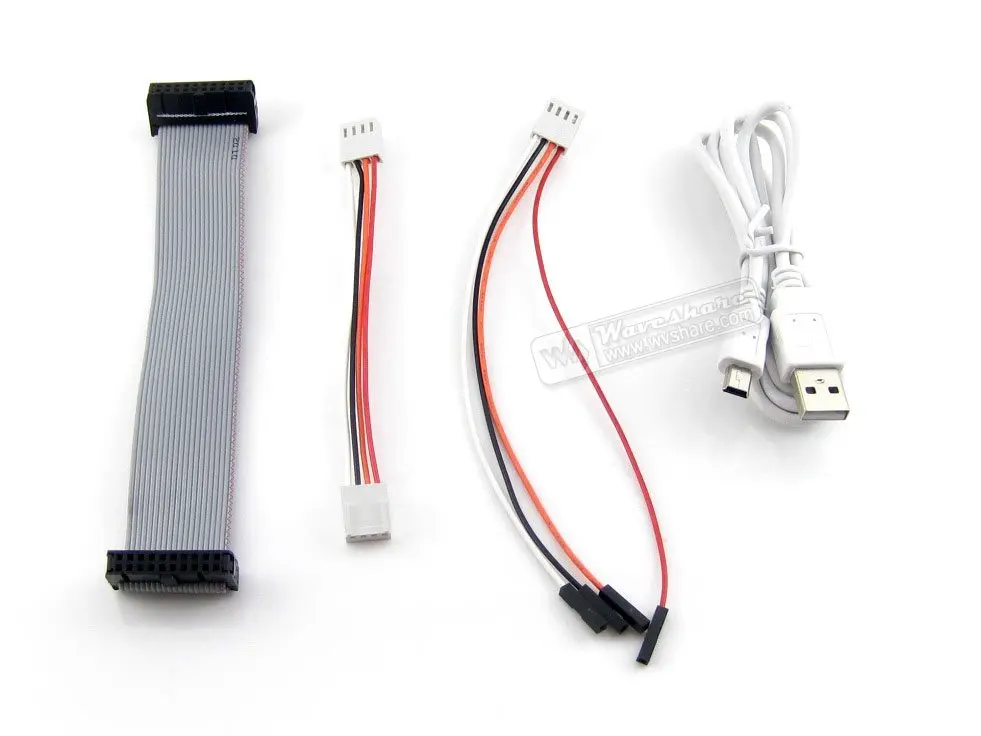

Посылка содержит

1. ST-LINK/V2 × 1 шт.
2. Кабель USB типа A-Mini-B × 1
3. 20-контактный разъем JTAG/SWD плоский × 1 шт.
4. 4-контактный плавающий кабель × 1 шт.
5. 4-контактный плавать пользовательские соединительный кабель с разъемом кабеля × 1 шт.
