Характеристики

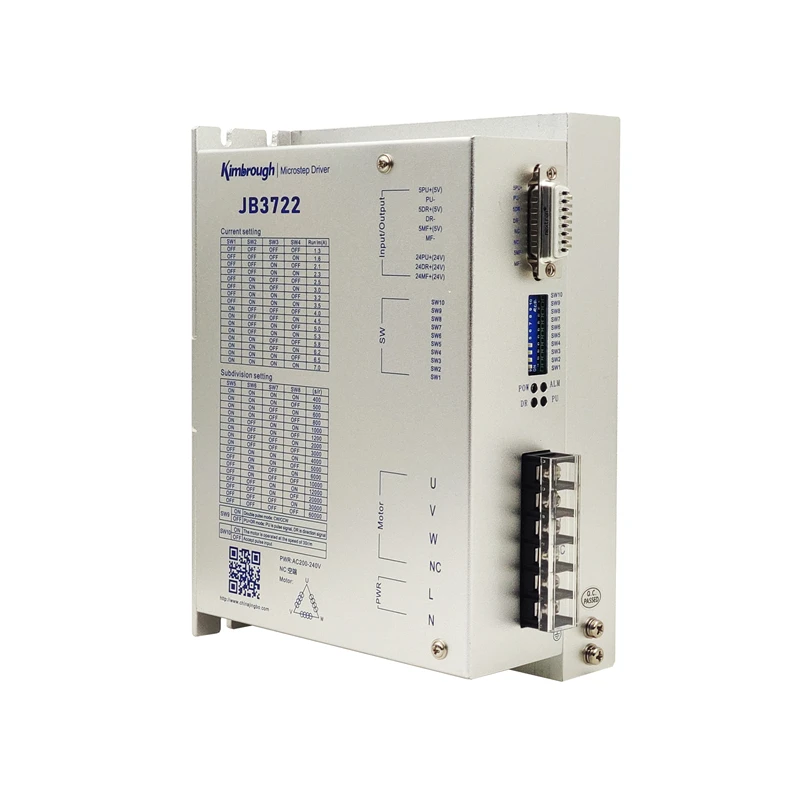

Трехфазный Драйвер шагового двигателя JB3722 AC200-240V 1 3-300 A 110 микрошагов подходящий
История изменения цены
*Текущая стоимость 12 227,31 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Feb-18-2026 | 15528.69 руб. | 15839.51 руб. | 15683.5 руб. |
| Jan-18-2026 | 12594.86 руб. | 12846.25 руб. | 12720 руб. |
| Dec-18-2025 | 15284.73 руб. | 15590.18 руб. | 15437 руб. |
| Nov-18-2025 | 15161.71 руб. | 15464.17 руб. | 15312.5 руб. |
| Oct-18-2025 | 12105.43 руб. | 12347.59 руб. | 12226 руб. |
| Sep-18-2025 | 14917.13 руб. | 15215.62 руб. | 15066 руб. |
| Aug-18-2025 | 14795.6 руб. | 15091.1 руб. | 14943 руб. |
| Jul-18-2025 | 14672.71 руб. | 14965.96 руб. | 14818.5 руб. |
Описание товара
3-фазный драйвер шагового двигателя JB3722 AC200-240V 1,3-7.0A 300 микрошаговый шаговый двигатель 3 фазы размер 86 мм 110 мм 130 мм
Особенности
1. С 16 каналами микрошага максимум до 60000 пульса/R.
2. Максимальная частота отклика составляет 200 кГц.
3. Когда пульс останавливается более 1.5s, фазовый ток автоматически уменьшается наполовину.
4. Управляющий ток постоянно регулируется от 1.3A/фазы до 7.0A/фазы через 16 каналов.
5. Диапазон напряжения: AC200-240V
6. Функция памяти фазы (Примечание: как только вход останавливается в течение 3 секунд, драйвер автоматически запоминает фазу двигателя в то время, когда питание восстанавливается или сигналы MF меняются от низкого до высокого уровня, драйвер автоматически восстанавливает фазу двигателя).
7. Подходит для 3фазного шагового двигателя серии 86-130 мм, ток которого ниже 7А.

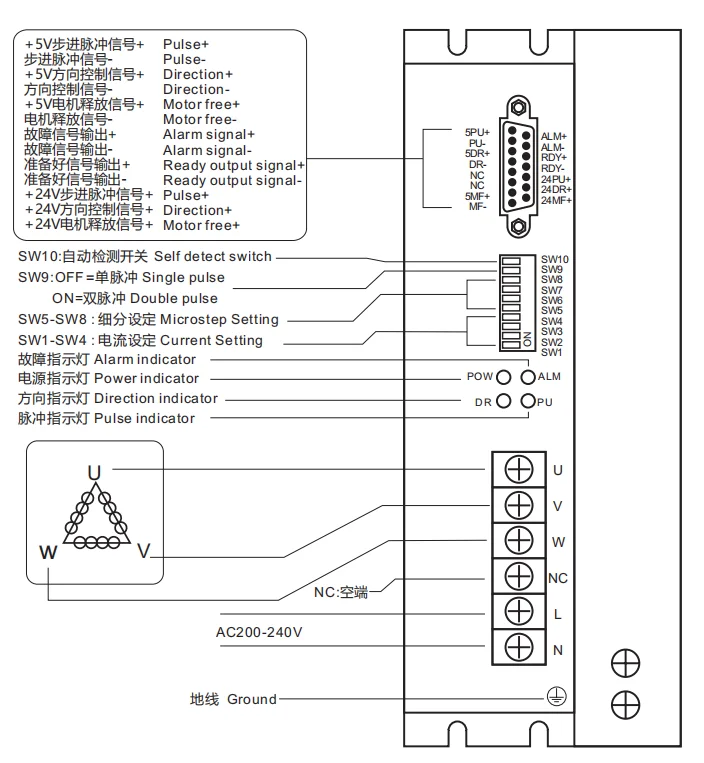

Пример проводки

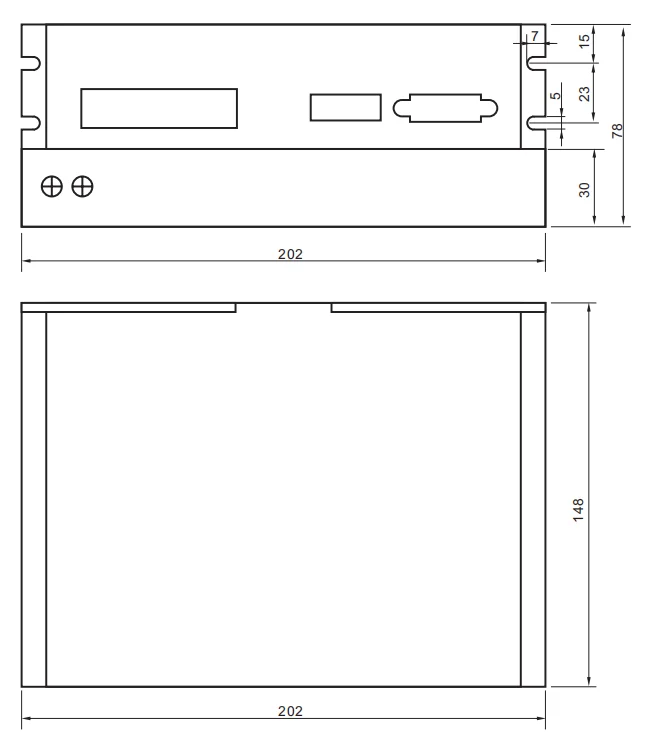

Пример измерения: мм
Настройка тока
Рабочий ток драйвера устанавливается SW1-SW4 терминале, рабочий ток-это обычный выходной ток (текущее значение является эффективным значением)
Ток запуска (A) | 1,3 | 1,6 | 2,1 | 2,3 | 2,5 | 3,0 | 3,2 | 3,5 |
SW1 | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка |
SW2 | Скидка | Скидка | Скидка | Скидка | На | На | На | На |
SW3 | Скидка | Скидка | На | На | Скидка | Скидка | На | На |
SW4 | Скидка | На | Скидка | На | Скидка | На | Скидка | На |
Ток запуска (A) | 4,0 | 4,5 | 5,0 | 5,3 | 5,8 | 6,2 | 6,5 | 7,0 |
SW1 | На | На | На | На | На | На | На | На |
SW2 | Скидка | Скидка | Скидка | Скидка | На | На | На | На |
SW3 | Скидка | Скидка | На | На | Скидка | Скидка | На | На |
SW4 | Скидка | На | Скидка | На | Скидка | На | Скидка | На |
Настройка микрошага
Микрошаги драйвера устанавливаются SW5-SW8 терминалом со следующими 16 каналами. SW9-SW10 предназначены для настройки функций. Подробная информация приведена ниже: Pulse/R
Пульс/R | 400 | 500 | 600 | 800 | 1000 | 1200 | 2000 | 3000 |
SW5 | На | На | На | На | На | На | На | На |
SW6 | На | На | На | На | Скидка | Скидка | Скидка | Скидка |
SW7 | На | На | Скидка | Скидка | На | На | Скидка | Скидка |
SW8 | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
Пульс/R | 4000 | 5000 | 6000 | 10000 | 12000 | 20000 | 30000 | 60000 |
SW5 | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка | Скидка |
SW6 | На | На | На | На | Скидка | Скидка | Скидка | Скидка |
SW7 | На | На | Скидка | Скидка | На | На | Скидка | Скидка |
SW8 | На | Скидка | На | Скидка | На | Скидка | На | Скидка |
SW9 | ВКЛ, двойной Пульс: PU-это импульсный сигнал по часовой стрелке, DR-это импульсный сигнал против часовой стрелки | |||||||
Выкл, один Пульс: PU-это шаг импульсного сигнала, DR-это сигнал направления | ||||||||
SW10 | Саморегулирующийся выключатель (ВЫКЛ: Принять внешний импульсный сигнал, вкл: Драйвер работает на внутренней частоте 30R/M) | |||||||
Примечание: микрошаги могут быть настроены в соответствии с требованиями клиентов.
Функция терминала
Знак | Название | Описание |
ПУ + | Шаг импульсный сигнал + | Он может подключаться + 5 В-+ 24 В, но требуется дополнительный резистор, когда он более + 5 В |
ПУ- | SW9 = Выкл, PU-импульсный сигнал | Воздействие на падающие края, двигатель идет на один шаг, так как импульсный вход меняется от «высокого» до «низкого». Входное сопротивление составляет 220ом. Требования: защита от низкого напряжения: 0-0,5 V, высокое напряжение: >4V, длительность импульса:> 2.5μs |
SW9 = ON, PU по часовой стрелке импульсный сигнал | ||
Д-р + | Сигнал управления направлением + | Он может подключаться + 5 В-+ 24 В, но требуется дополнительный резистор, когда он более + 5 В |
Д-р- | SW9 = OFF, DR-сигнал управления направлением | Измените направление вращения двигателя. Входное сопротивление составляет 220ом. Требования: защита от низкого напряжения: 0-0,5 V, высокое напряжение: >4V, длительность импульса:> 2.5μs |
SW9 = ON, DR против часовой стрелки импульсный сигнал | ||
МФ + | Безмоторный сигнал + | Он может подключаться + 5 В-+ 24 В, но требуется дополнительный резистор, когда он более + 5 В |
МФ- | Безмоторный сигнал- | После эффектов, он отключает ток двигателя, драйвер перестает работать и устанавливает двигатель бесплатно |
ALM + | Опто-изолированный положительный выходной сигнал неисправности драйвера | Драйвер перегрузки по току или перегрева, он будет выводить сигнал неисправности и сигнал действителен (низкое напряжение) |
ALM- | Опто-изолированный отрицательный выходной сигнал неисправности драйвера | |
RDY + | Опто-изолированный положительный сигнал готового выходного сигнала драйвера | Драйвер находится в нормальном состоянии и готов принять контрольный сигнал от контроллера, и сигнал действителен (низкое напряжение) |
RDY- | Опто-изолированный отрицательный сигнал готового выхода драйвера | |
Искусственная кожа +(24V) | Шаг импульсный сигнал + | Он может подключаться + 24 в импульсный сигнал питания |
DR +(24V) | Сигнал управления направлением + | Он может подключаться + 24 в сигнал направления питания |
МФ +(24 В) | Безмоторный сигнал + | Он может подключаться + 24V мотор свободный сигнал питания |
L, N | Источник питания | AC200-240V |
ПЭ | Заземляющий провод | Наземный |
У | Подключение двигателя |
|
V | ||
W |
! Предостережение
1. Драйвер автоматически защитит себя, если Входное напряжение ниже AC200V или выше AC240V.
2.Входной контрольный сигнал + 5 В, резистор с ограничением тока должен быть подключен, когда он превышает 5 В, Этот драйвер поставляется с сигнальным интерфейсом a + 24 В.
3.Входной импульсный сигнал влияет на падающие края.
4.Охлаждающий вентилятор драйвера будет работать, когда температура драйвера превышает 48 ℃.
5.Индикатор ALM и драйвер перестают работать, когда температура драйвера превышает 80 ℃. До тех пор, пока температура не упадет до 50 ℃, она перезагрузится, чтобы работать после включения. Радиатор необходим при перегреве.
6.ALM светится, если это короткое замыкание, пожалуйста, проверьте подключение двигателя и устраните другие ошибки короткого замыкания, а затем восстановите питание.
7. ALM огни, если двигатель не хорошо соединяется с драйвером, пожалуйста, проверьте подключение двигателя и устранить его, а затем перезарядить, чтобы восстановить.
