Пожалуйста, обратите внимание, что внешний вид электронных продуктов будет продолжать обновляться и корректироваться, не влияя на функцию, без уведомления, те, кто возражает, пожалуйста, не покупайте, спасибо

Модуль датчика Seven-in-one

(Модель:SM400D2MOD)

Руководство пользователя

Номер версии:0,3

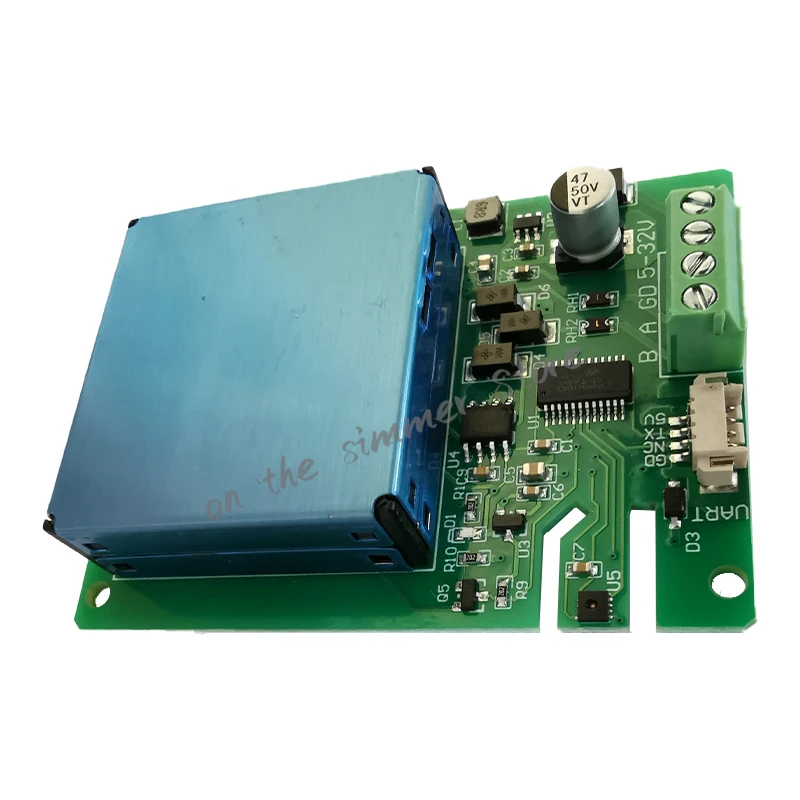

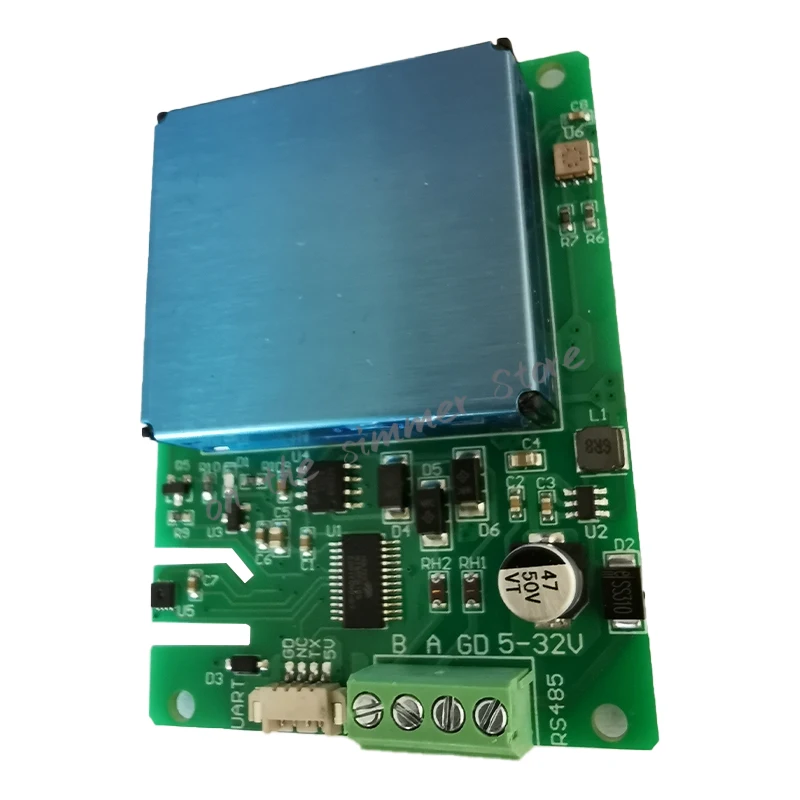

Модуль датчика Seven-in-one

SM400D2MOD seven-in-one sensor module-это широкое рабочее напряжение и экономичный цифровой MODBUS-RTU-протокол, модуль датчика выхода цифрового последовательного порта с множественной защитой, он использует как RS485 шины данных, так и UART последовательный порт TTL уровень выходной режим, интегрируя CO2, формальдегид, TVOC, лазер PM2.5, PM10, температуру и влажность в одном. Он может проводить в режиме реального времени и всестороннее Обнаружение окружающей среды, имеет хорошую стабильность и очень удобен для использования клиентами.

Области применения:

• Контроль качества воздуха в гостиничном номере

• Сельскохозяйственные теплицы, наружные места разведения мониторинг окружающей среды

• Система вентиляции свежего воздуха

• Очиститель воздуха, Кондиционер

• Оборудование для контроля качества воздуха

• Система управления вентиляцией для кухни и ванной комнаты

• Оборудование для умного дома

Особенности:

• RS485 интерфейс Рабочее напряжение: 5V-32V постоянного тока с большим числом значений напряжения, UART интерфейс 5V Напряжение

• С защитой от обратного подключения питания, RS485 сигнальная линия, защита от короткого замыкания, перегрузки, перенапряжения, защита от перегрузки по току, защита от молнии

• Он принимает RS485 автобусную передачу и стандартный протокол MODBUS-RTU, который удобен для клиентов

• Используйте метод ответа на вопросы для передачи данных мониторинга, считывания данных по мере необходимости

• Адрес датчика может быть сброшен, и несколько датчиков могут быть подключены к одной шине RS485

• Одновременно выводит семь наборов данных диоксида углерода, формальдегида, TVOC, PM2.5, PM10, температуры и влажности, с высокой чувствительностью и стабильными данными

• Оба режима выхода RS485 и UART TTL уровня приняты одновременно, что удобно для клиентов, чтобы выбрать и использовать самостоятельно

• Температуру с точностью до 0,1℃, И влажность точна для 0.1%

• Семь групп данных мониторинга автоматически выводятся через интерфейс RS485 каждую секунду

Характеристики:

Примечание:

Значение CO2 и выходное значение CH2O модулем являются эквивалентными значениями TVOC, пожалуйста, обратите внимание при покупке и использовании.

Разрешение интерфейса RS485:

UART определение интерфейса:

Письмо о согласии:

Примечание:

Диапазон адресов RS485-1 ~255, и заводской по умолчанию
Адрес 1.

Соответствие конфигурации ПЛК:

Интерфейс RS485 командный Формат:

1.Установите адрес датчика:

2. Хост отправляет инструкции:

Ответ раба:

Пример: Хост отправляет: 00 06 01 00 00 02 08 26

Slave machine ответ: 00 06 02 00 02 04 89

Установите адрес датчика на 2

2. Прочитайте адрес датчика:

Отправка хоста:

Ответ раба:

Пример: Отправка: 00 03 01 00 00 01 84 27

Ответ: 00 03 02 00 02 04 45

Затем адрес считывающего датчика 2

1. Считывание данных датчика:

Отправка хоста:

Ответ раба:

Описание:

Когда данные о температуре B14 bit7 = 1, это представляет собой отрицательную температуру, а когда B14 bit7 = 0, это положительная температура. Например, когда B14B15 = F6D9h, в это время бит7 B14 = 1, что означает, что это отрицательная температура. Преобразуется в десятичное число-2343, то есть фактическая температура-2343/100 =-23,4 ℃

Пример:
Отправка (Шестигранная): 01 03 00 00 00 07 04 08

Ответ
(Шестигранный): 01 03 0E 01 97 00 00 00 05 00 16 00 28 0C 0E 1A 5E E5 5E

В
Шестигранное число температуры адреса 1-0C0Eh, а десятичное
Количество составляет 3086, а фактическое значение температуры = 3086/100 = 30,8 °C (эффективная точность 0,1°C).

В
Шестнадцатеричное число влажности в адресе 1-1A5Eh, а десятичное число-
6750, и фактическое значение влажности = 6750/100 = 67.5% относительной влажности (0.1% эффективно
Точность).

Образец данных:

Например, если значение считывается 01 03 0E 01 97 00 00
00 05 00 16 00 28 0C 0E 1A 5E E5 5E, получен следующий результат:

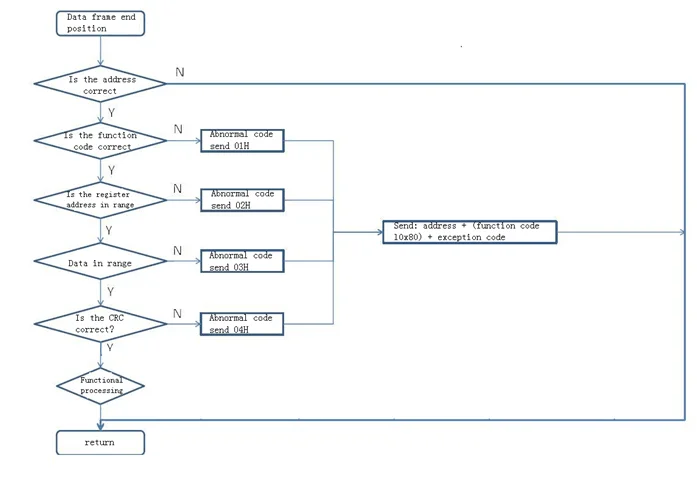

Описание кода ошибки возврата:

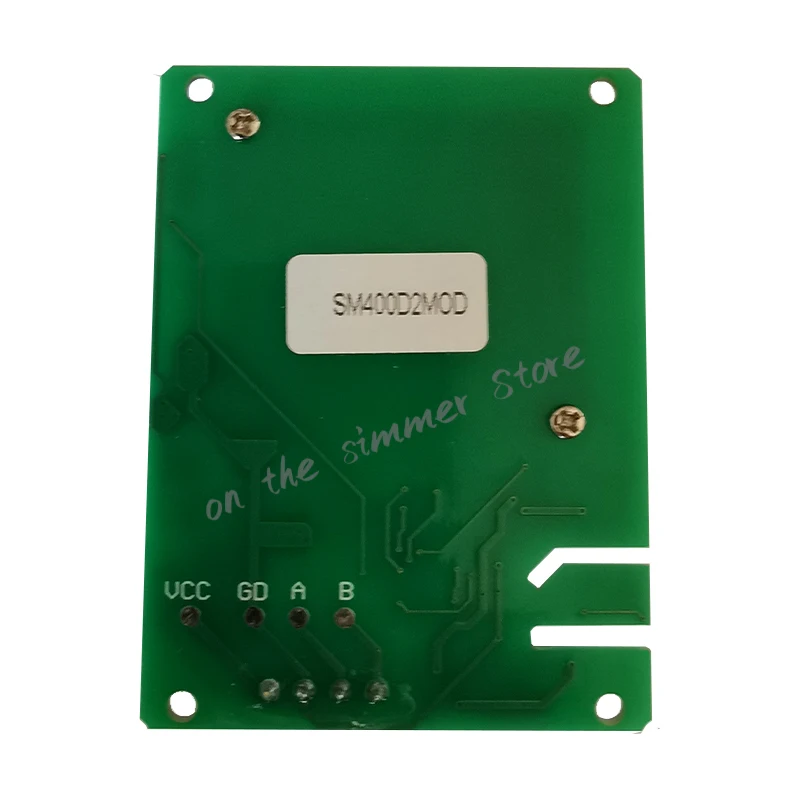

Схема подключения RS485:

UART (уровень TTL)
Формат последовательного потока данных:

Описание:

Когда бит7 данных температуры B13 = 1, он представляет собой отрицательную температуру, и когда бит7 = 0 B13, это положительная температура. Например, когда B13 = 9Bh, bit7 = 1 в это время, это означает отрицательную температуру, а фактическая температура-27 ℃; Если B13 = 1Bh, bit7 = 0 в это время, это означает положительную температуру, и фактическая температура 27℃.

Контрольная сумма:

B17 = unit_8(B1 + B2 + B4 + B5 + B6 + B7 + B8 + B9 + B10 + B11 + B12 + B13 + B14 + B15 + B16)

Образец данных:

Например, если значение считывается 3C 02 08 FC 00 79 01
D7 00 13 00 22 1B 03 30 02 18, получен следующий результат:

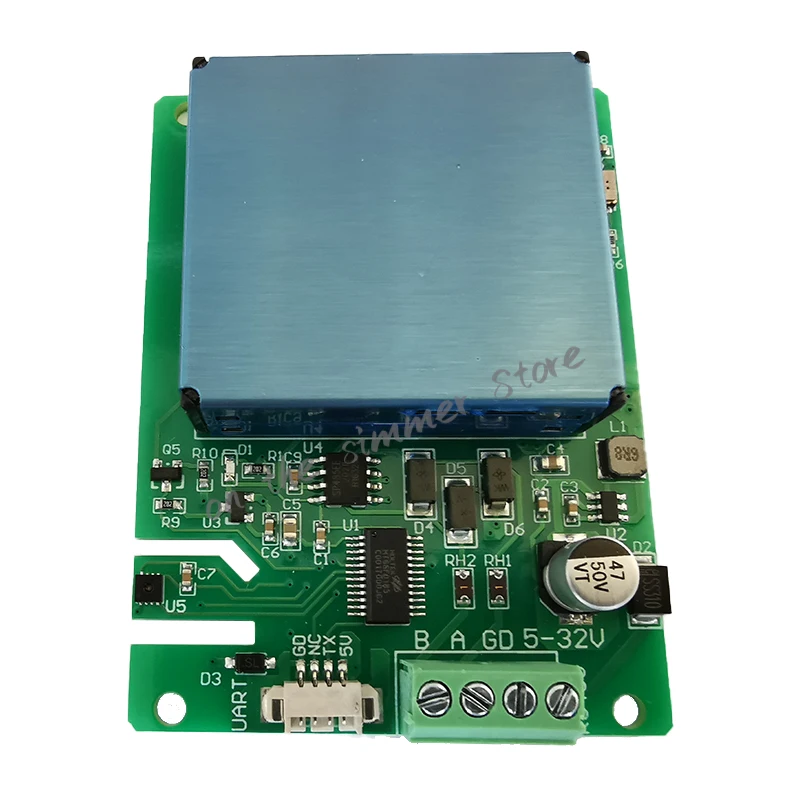

Схема подключения:

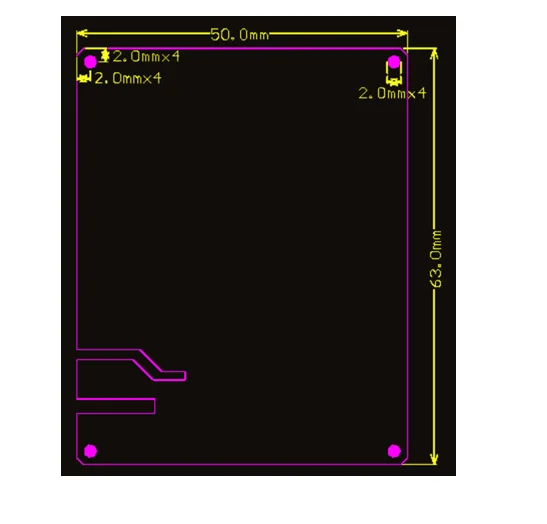

Габариты (63 мм * 50 мм * 13,5 мм):
