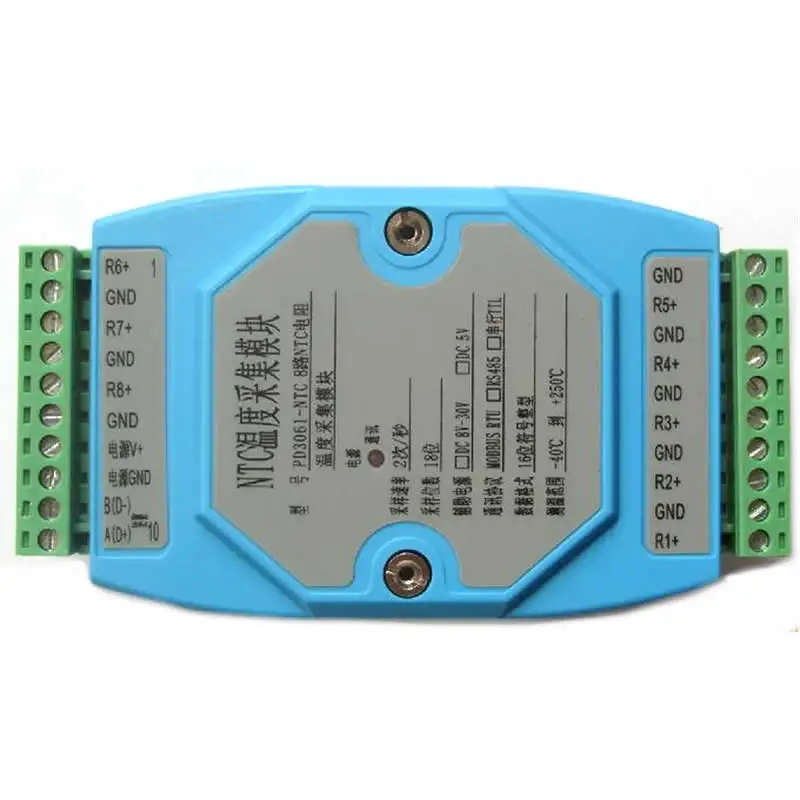

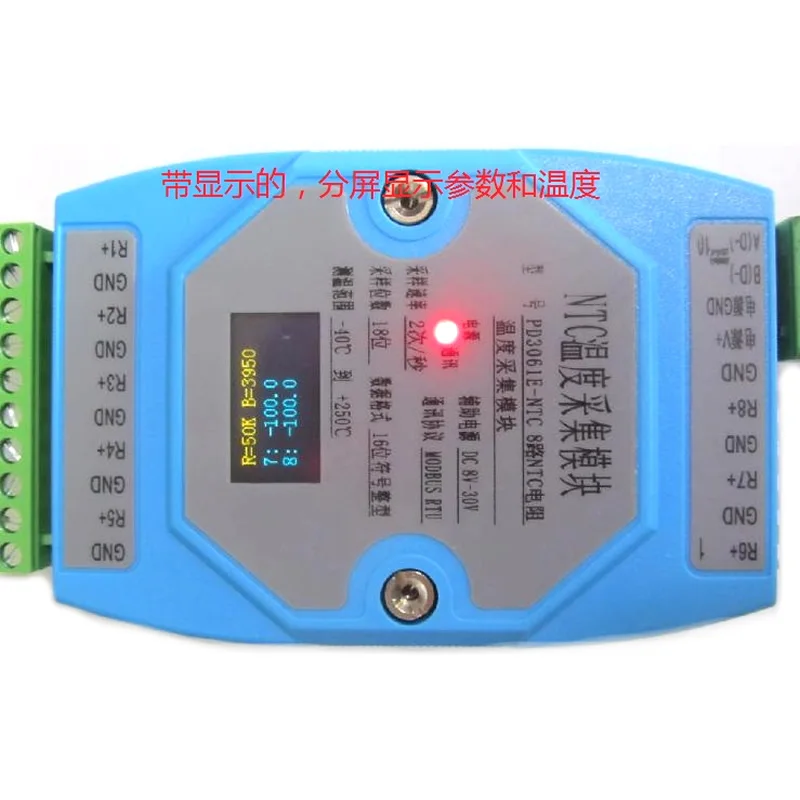

Краткая информация

Интерфейс полностью защищен, при случайном касании 24 В и даже 220 в связи он не будет поврежден.

Связь, сбор, питание, три части полностью изолированы.

Основные характеристики

Основываться на RS485 Интерфейс,Modbus Модуль сбора температуры, протокол.

КарантинRS485Интерфейс поддержка Modbus-RTU Соглашения.

Температура расчет будет завершен внутри модуля, и значение температуры может быть прочитать сразу. Изделие по Цельсию.

Интерфейс модуля имеет все компоненты защиты, а измерительный терминал GND изолирован от блока питания для защиты чипа интерфейса.

Источник питания: постоянный ток8-30 в. Фактическое измерение30VПотребление мощности9mA,24VПотребление мощности12mA,12VПотребление мощности23mA,8VПотребление мощности33mA.

Применение стандарт35 ммУстановка способ направляющий рельс.

Внешние размеры:88*72*59

Рабочая температура:-35+ 50.

Область применения: жидкость, области измерения температуры газа, как правилоNTCАссортимент измерением температуры -40-150. Точность0,1.

PD3061-NTC NTCМодуль сбора температуры сопротивления:

Поддержка различныхNTCТемпература измеряется стойкостью, а соответствующие связи между температурой и сопротивлением рассчитаны по следующей формуле:

Rt = R * EXP(B *(1/T1-1/T2)

Приведенная выше формула пояснена следующим образом:

1.RtЭто термистор?T1Сопротивление при температуре;

2.RЭто термистор?T2Номинальное сопротивление при температуре окружающей среды;

3.BЗначение является одним из важных параметров термистора;

4.EXPДаEВNНиже;

5.ЗдесьT1ИT2Обратитесь кKКельвина температуры,KСтепень= 273,15 (Абсолютная температура+)Градусов по Цельсию

Например:25Номинальное сопротивление стоимости5K,BСоотношение цена/качество3470KВNTCТермистор

И вот оноR = 5000, T2 = 273,15 + 25,B = 3470, RT = 5000 * EXP (3470 * (1/T1-1/ (273,15 + 25)

Заменить на этот разT1Температура может использоваться для того, чтобы найти значение сопротивления термистор при соответствующем температуры

Поэтому, измеряяNTCТемпература тока может быть получена путём изменения значений сопротивления.

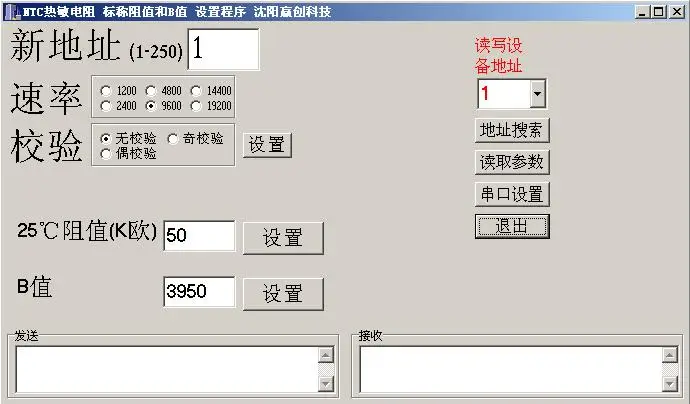

NTCДа2Один из важных параметров: для записи параметров в модуль необходимо использовать следующие программное обеспечение.

R25Это:25Сопротивление нулевой мощности при C. Если не указано иное, этоNTCНоминальное сопротивление.

BЗначение: тепловой индекс, определяемый как разница между естественным логарифмом значения сопротивления нулевой мощности при двух температурах, и соотношением к двойной температуре.

2 изображения и интерфейсы

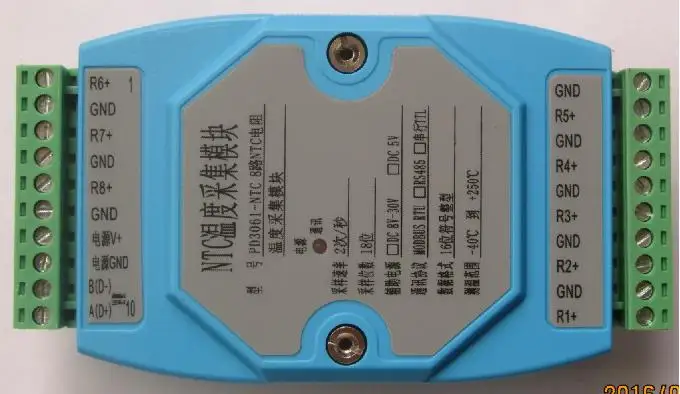

А:RS485 Последовательной связи А

B:RS485 Последовательной связи B

ПитаниеV +Разъем питания постоянного тока положительный

ПитаниеGNDБлок питания постоянного тока, отрицательный полюс, общий конец

R (+ n):NTCСенсор источника питания сбоку0.1mAВыход.

Заземление:NTCДатчик common terminal.

3 Таблица и функциональный код для регистрации информации

3,1 Функция код03H(Чтение),06H(Запись)

Таблица данных для Регистра, настройка параметров

3,2 Функция код03H(Чтение)

Таблица информации для Регистра (только для чтения)
