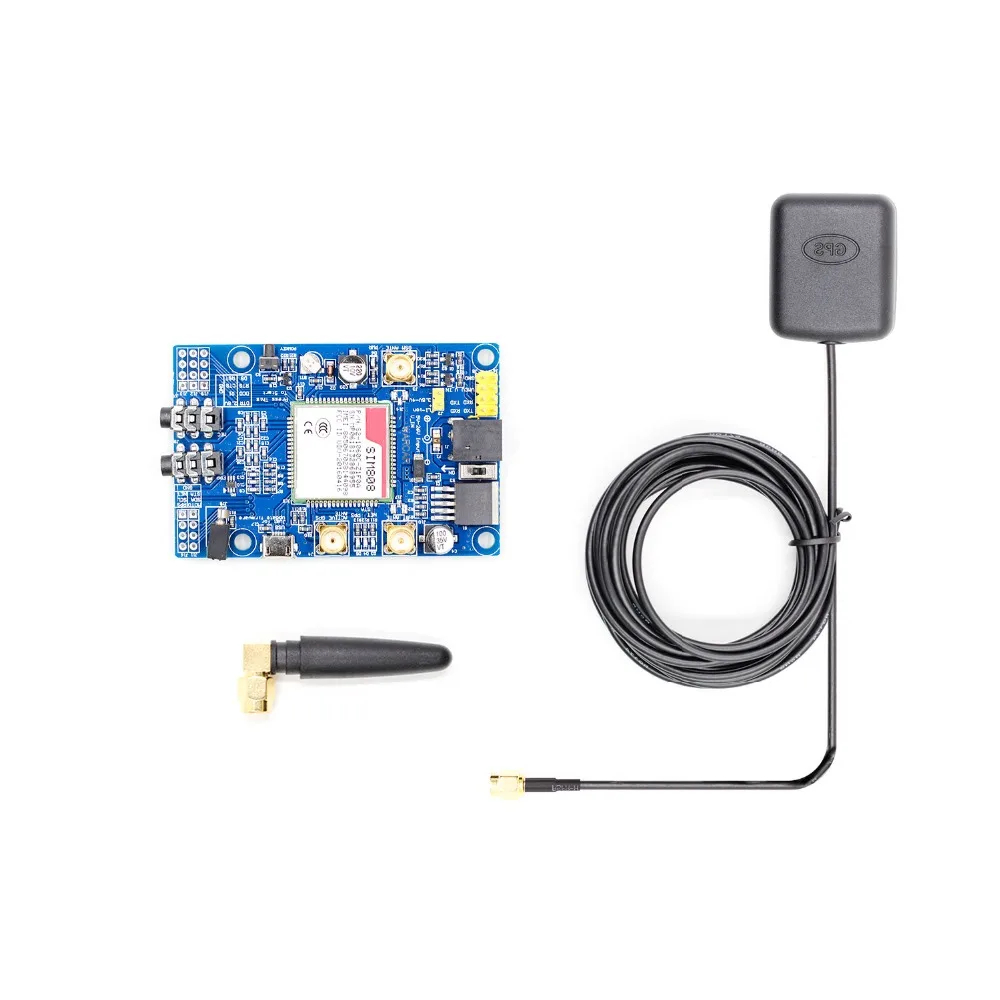

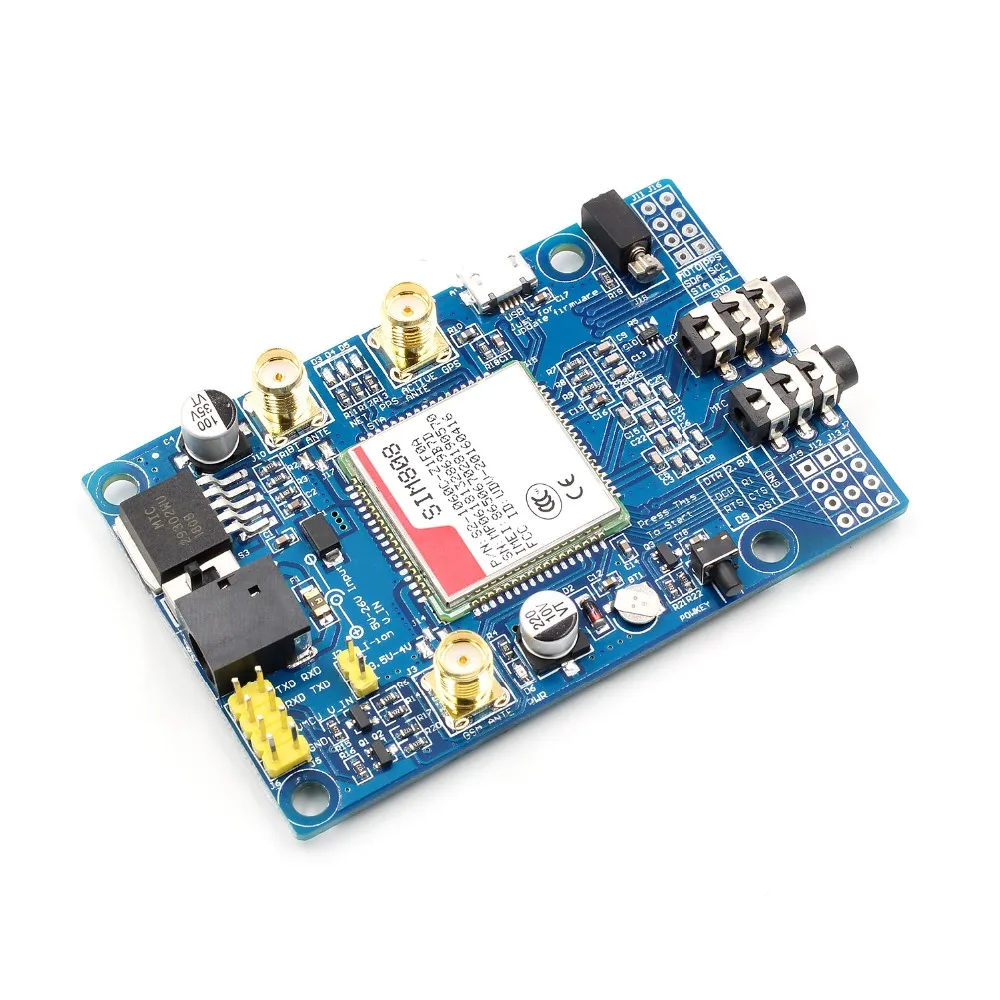

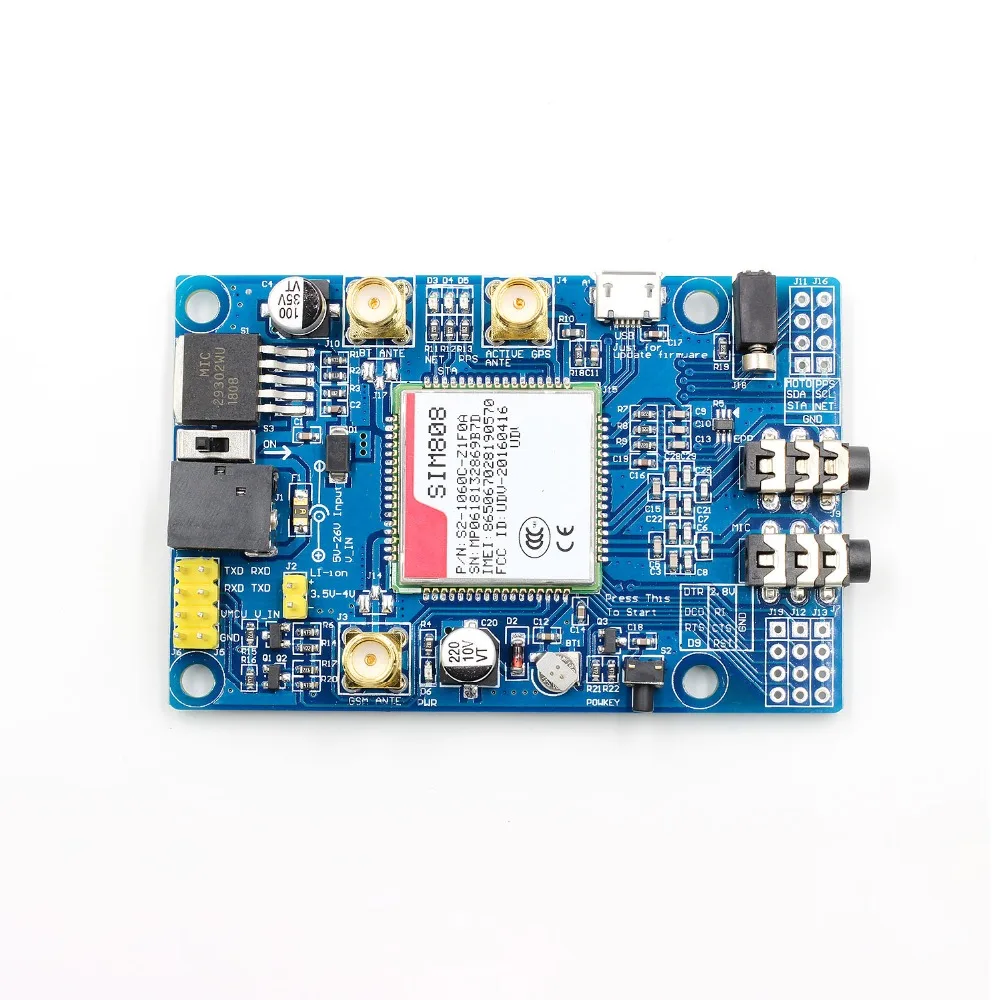

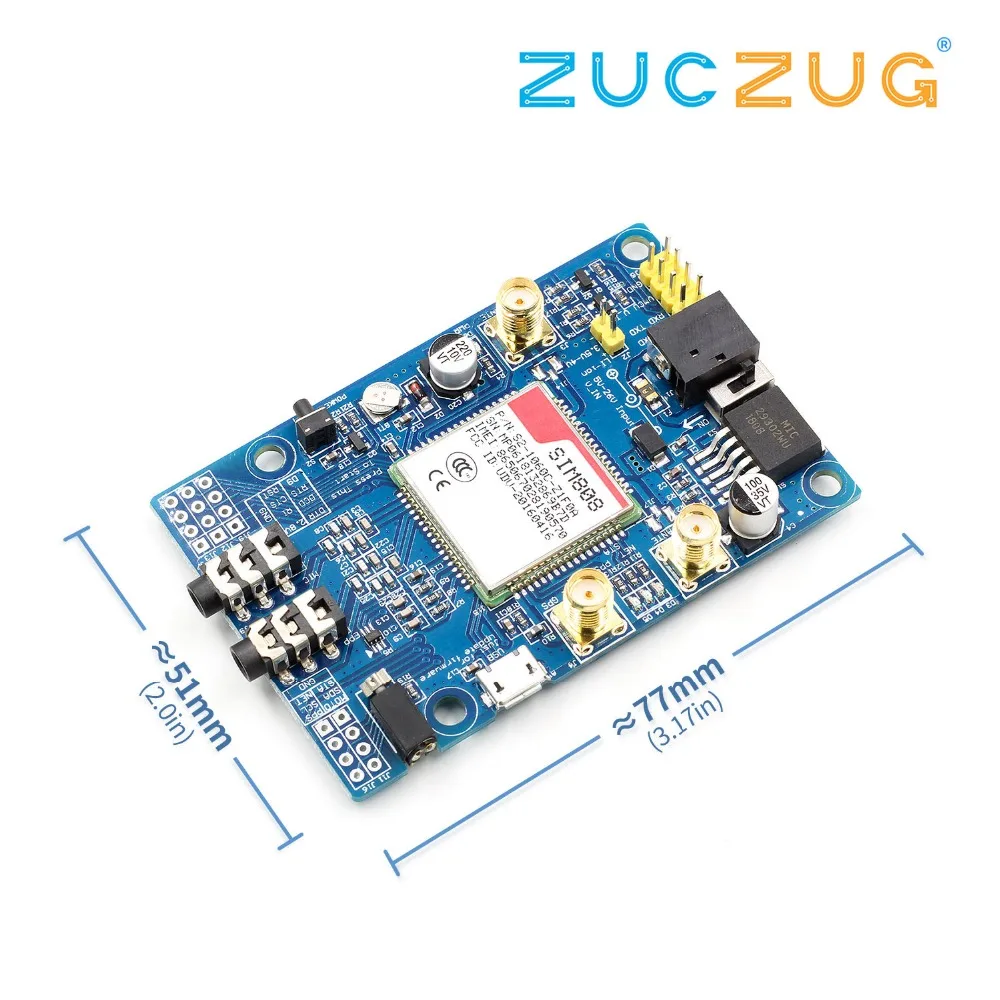

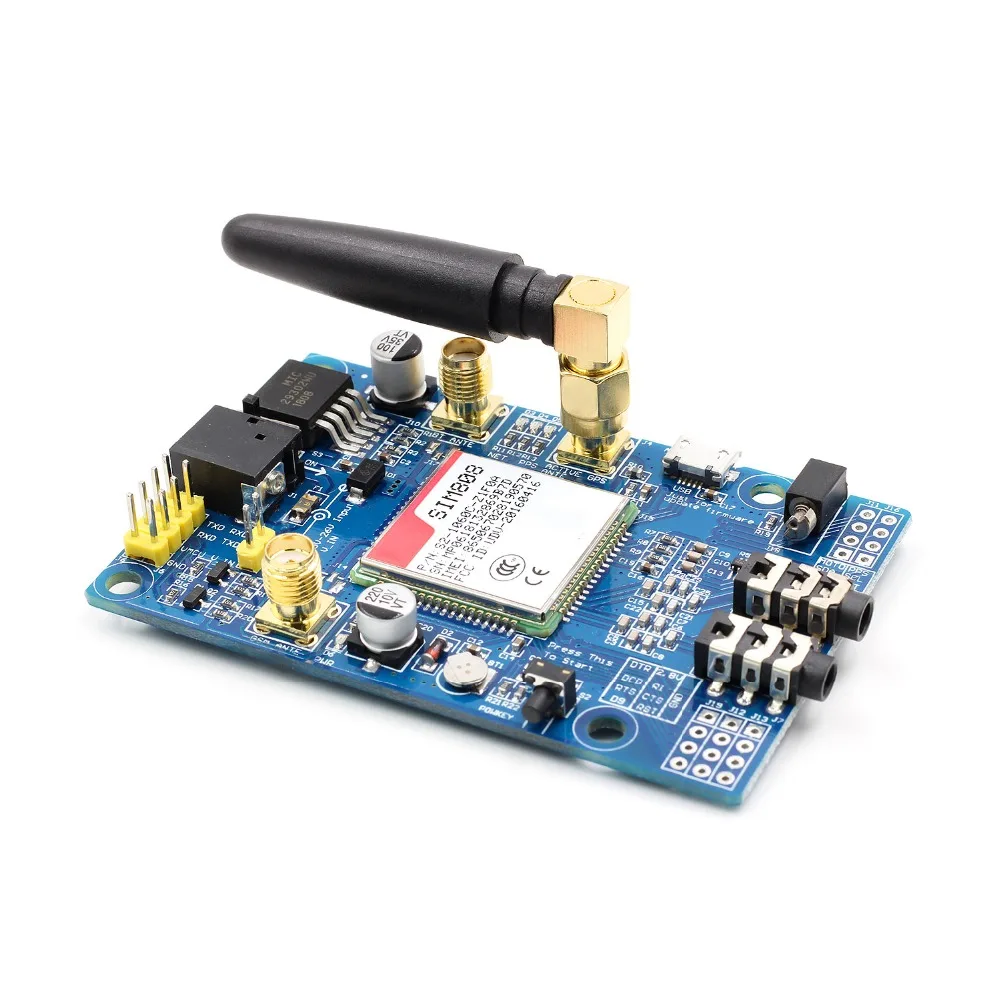

SIM808 модуль GSM GPRS GPS макетная плата SMA с антенной для Arduino|Интегральные схемы| |

---

4737589445907122

Рекомендуется продавцом Youe shone высокое качество один Комплект UNO R3 (CH340G) MEGA328P для UNO R3 + USB кабель ATMEGA328P-AU Плата развития US $2,73
Долларов США/шт Youe shone 1 Комплект uno r3 MEGA328P ATMEGA16U2 для совместимых с USB кабелем US $4,51
Долларов США/шт Mega 2560 PRO ATmega16U2/ATmega2560-16AU Для Mega 2560 pro US $8,00
Долларов США/шт Youe shone Mega 2560 PRO (Embed) CH340G/ATmega2560-16AU, с штыревыми штырями. Совместим с Mega 2560. US $7,35
Долларов США/шт Youe светило Pro Mini 328 3,3 V/8 м ATMEGA328 ATMEGA328P-AU 3,3 V/8 МГц US $1,89
Долларов США/шт Youe shone pro mini 328 электронные строительные блоки интерактивные медиа ATMEGA328P 5V 16M для совместимых Nano US $1,89
Долларов США/шт Youe shone Mega 2560 R3 ATmega16U2 макетная плата + USB кабель Diy стартовый набор ATmega2560 Atmega US $8,96
Долларов США/шт Youe shone MEGA 2560 R3 ATmega2560 R3 AVR USB плата + Бесплатный USB кабель 2560 MEGA2560 R3, мы являемся производителем US $7,16
Долларов США/шт Youe светило Новый Официальный Совместимость из-за R3 доска SAM3X8E 32-битный ARM Cortex-M3 / Mega2560 R3 Duemilanove 2013 US $13,00
Долларов США/шт Горячая продажа 2,8 дюймовый TFT сенсорный ЖК-экран дисплей модуль для arduino DIY KIT US $8,50
Долларов США/шт Междугородной беспроводной 915/868/433 МГц Lora щит v95 для Arduino Leonardo, UNO, Mega2560, Duemilanove, из-за US $19,50
Долларов США/шт MK набор люкс комплект с USB кабелем Dupond линия Крокодил Зажимы для детей Бесплатная доставка US $10,43
Долларов США/шт Описание:     1. Три интерфейса ввода питания: интерфейс DC044 и V_IN и интерфейс литиевой батареи. Обратите внимание, что: диапазон DC044 и входное напряжение V_IN составляет 5 - 26 в, при использовании 5 В в качестве питания убедитесь, что источник питания может обеспечить ток 2A. Диапазон напряжений литиевая батарея Потребляемая мощность составляет 3,5-4,2 V. 2. Переключатель: используется для открытия/закрытия входного источника питания для модуля. При использовании, пожалуйста, подтвердите переключение переключателя в открытое состояние (рядом с внутренней панелью). 3. SMA Антенный интерфейс: есть GSM Антенный интерфейс, GPS антенный интерфейс на борту и BT Антенный интерфейс. 4. Кнопка запуска: когда плата включена, светодиод (PWR) загорится. После долгого нажатия (около 2 секунд) на этой кнопке, остальные три светодиода будут светиться. И один из них начинает мигать; Это означает, что SIM808 начинает работать сейчас. Когда блок питания, GSM и GPS антенна и sim-карта подключены к модулю правильно, светодиод будет мигать медленно (3 секунды de 1 секундный свет), это означает, что модуль зарегистрирован в сети, и вы можете позвонить или сделать что-то еще. 5. Последовательный интерфейс TTL: интерфейс уровня TTL. Обратите внимание, что: штырь VMCU используется для управления высоким уровнем UART TTL, чтобы реализовать соответствие между 1,25 V/3,3 V /5V системами. Например, если вы хотите использовать 51 MCU для управления этой платой, штырь VMCU должен быть подключен к DC5V. И если используется MCU STM32, штырь VMCU должен быть подключен к DC3.3V. Контакты RXD-это RXD SIM808, а контакты TXD-TXD SIM808. Штырь V_IN может подключать питание, функция этого штыря имеет ту же функцию DC044. 6. Интерфейс USB: Этот интерфейс используется только для обновления прошивки модуля SIM808.     Описание работы:     1. Подготовка: SIM808 щит DC9V адаптер USB-TTL модуль или другие инструменты. Программное обеспечение для ПК 2. Конфигурациями оборудования 2,1 Подключите USB-TTL к интерфейсу UART   USB-TTL SIM808 TXD RXD RXD TXD GND заземление   2,2 вставьте действительную sim-карту в держатель sim-карты. 2,3 Подключите антенну GPS и GSM антенну к плате Подключите адаптер питания к интерфейсу DC044 2,4 изменить переключатель 2,6 нажмите кнопку POWKEY в течение 2 секунд, модуль SIM808 будет работать, а остальные 3 светодиода будут светиться.     Посылка включает в себя:     1 X SIM808 ЖК-дисплея 1 х GSM антенна 1 X GPS антенна
