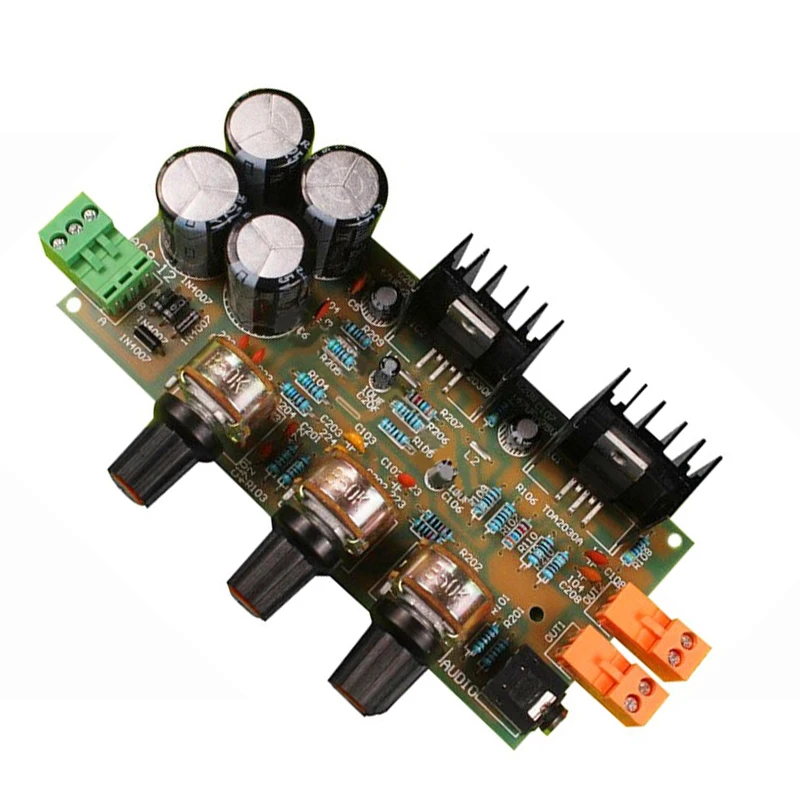

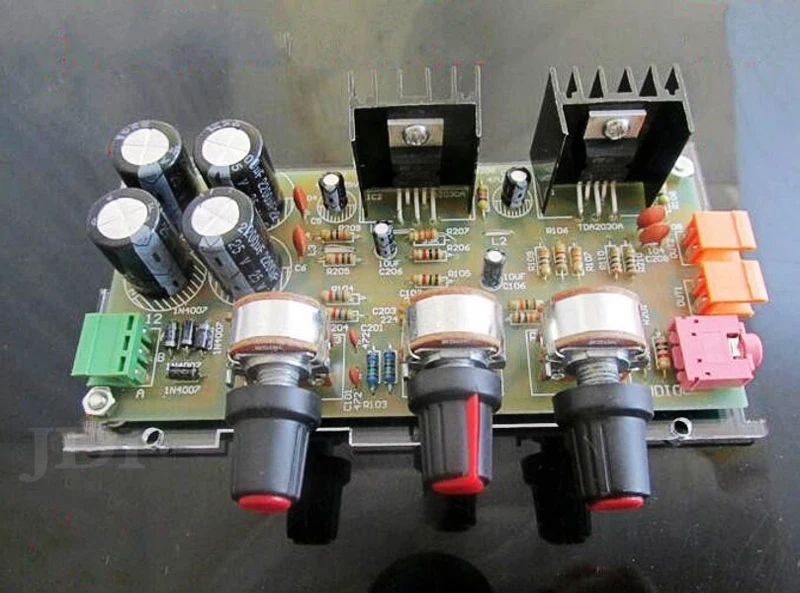

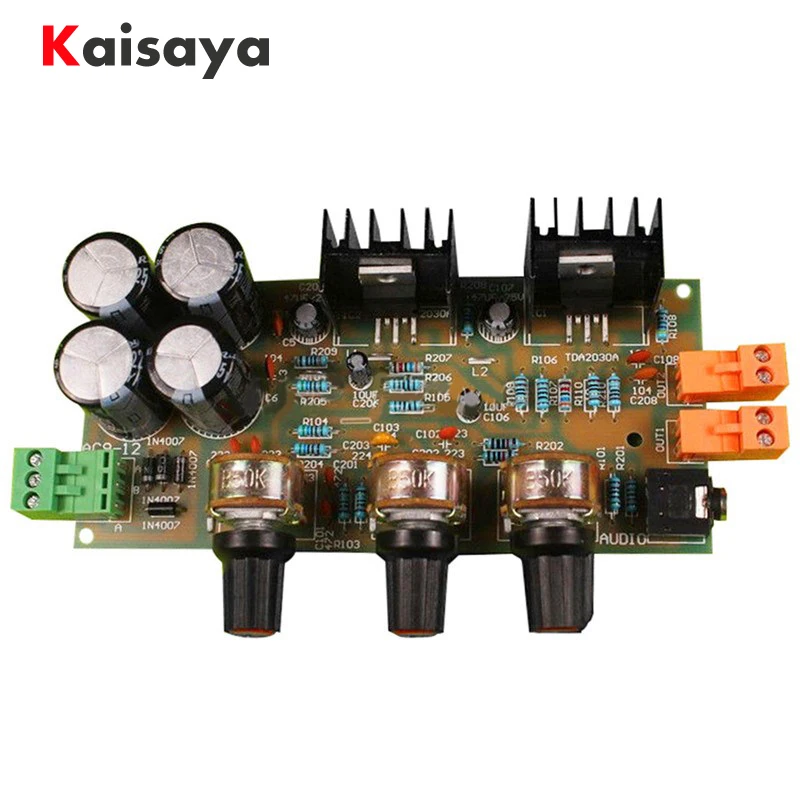

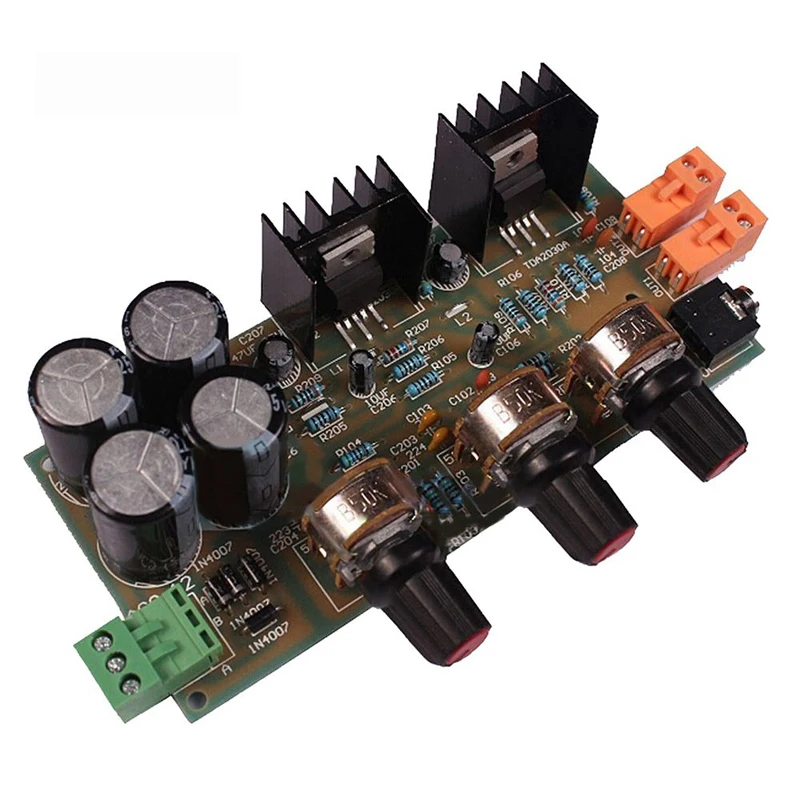

TDA2030A hifi стерео усилитель двухканальный 2,0 18 Вт + 18 Вт AMP доска DIY наборы

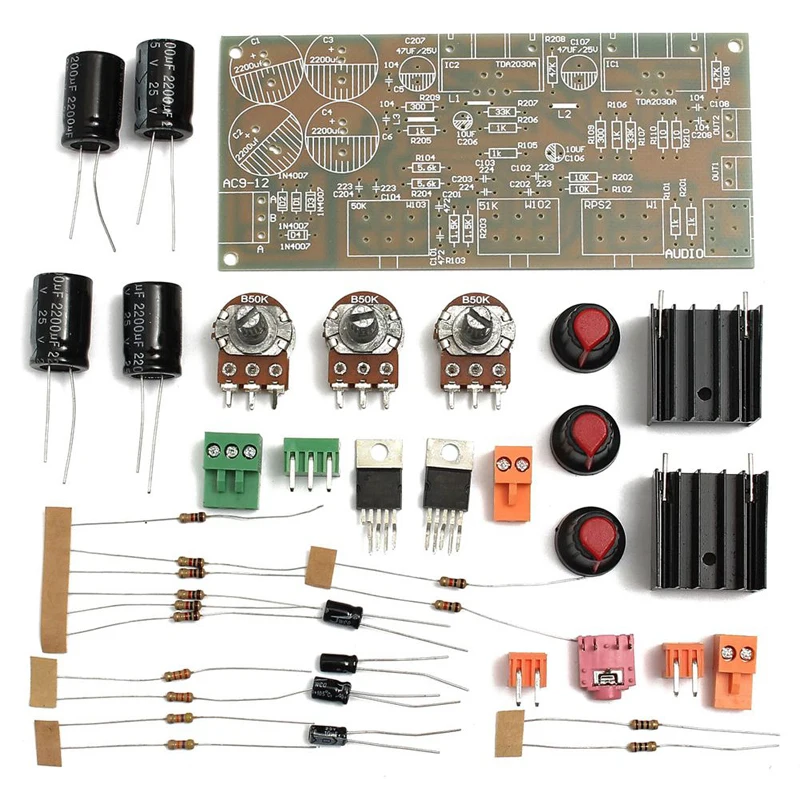

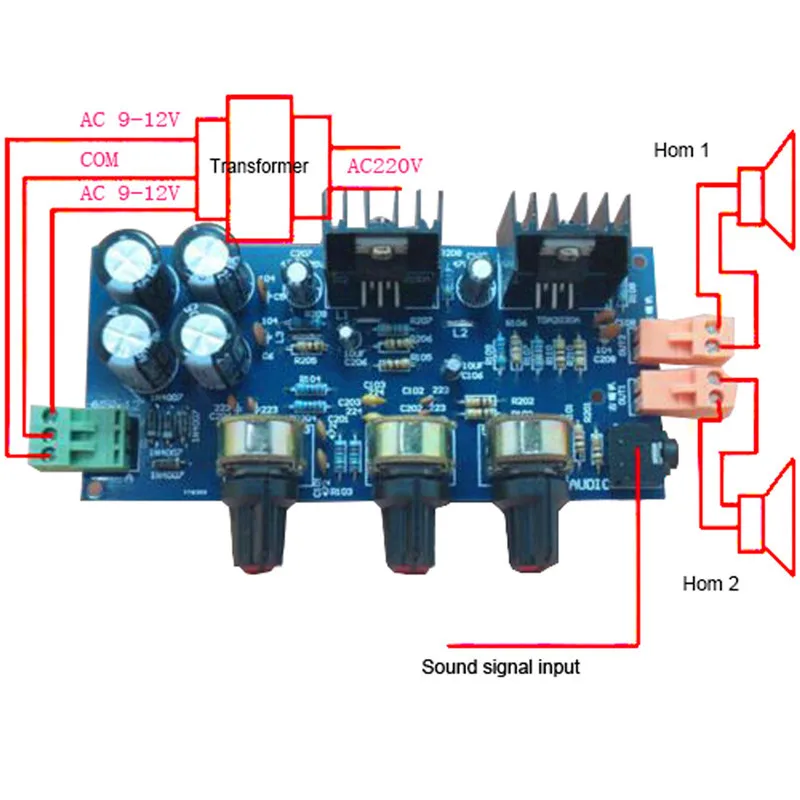

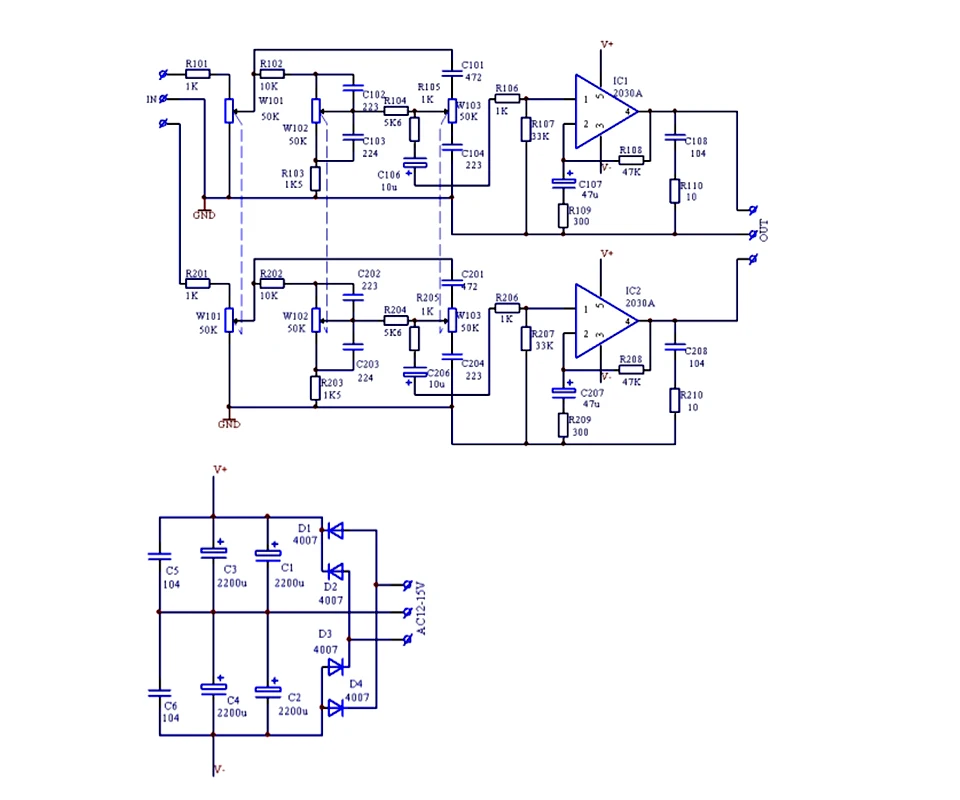

Примечание: наборы DIY нуждаются в сварке самостоятельно Особенности: Этот шаблон усилителя мощности использует два усилителя мощности ST TDA2030 IC, вся конструкция цепи является разумной, красивой и легкой, шум, высокая производительность затрат, одиночный источник питания,Входное напряжение переменного тока (ac) от 9 В до 12 В. Расположение компонентов является разумным, сильная мощность (18 wx2), почти нет статического шума, хорошее прослушивание, меньше периферийных компонентов, простота установки, очень подходит для модификации или добавления домашней аудиосистемы, широко используется во всех видах активных динамиков. Эта схема состоит из двух каналов вокруг, включая W101 в качестве потенциометра громкости, W102 потенциометра регулировки басов, W103 для потенциометра высокой регулировки. входной звуковой сигнал после регулировки громкости и тона C106, C206 отправляется на TDA2030 Интегрированный усилитель мощности аудио. состояние рабочей цепи в двойном источнике питания (OCL), Звуковой сигнал от TDA2030 1 фут (синтетический вход) вход, после усиления мощности выхода сигнала от 4 футов, включая R108, C107, R109 цепь отрицательной обратной связи, это может сделать контур стабильной работы, r108 и R109 коэффициент увеличения определяет связь TDA2030, R110, C108 и R210 и C208 высокочастотная вибрационная цепь подавления, для подавления высокочастотных самовзволнованных колебаний может возникнуть.  Спецификация:  Рабочее напряжение: AC Dual 12 V Максимальная выходная мощность: 18 Вт + 18 Вт (динамик 8 Ом) Выходное сопротивление: 8Ω Размер печатной платы: 120*55 мм Корпус: 127*66*39 мм В комплект входит: 1 шт.   Усилитель мощности Auido Board
