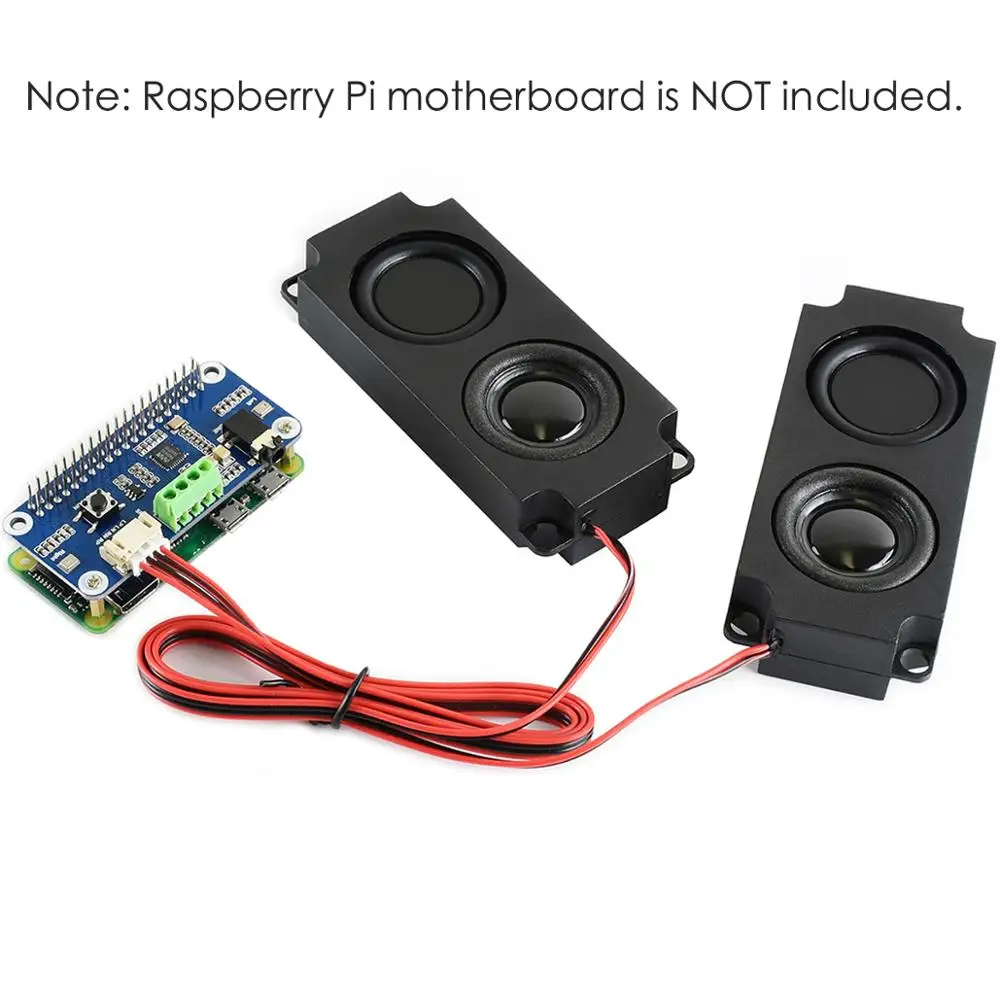

Плата расширения WM8960 с аудиовыходом модуль звуковой карты головка + стартовый

Плата расширения WM8960 с аудиовыходом модуль звуковой карты головка + стартовый

1 751,01 руб.

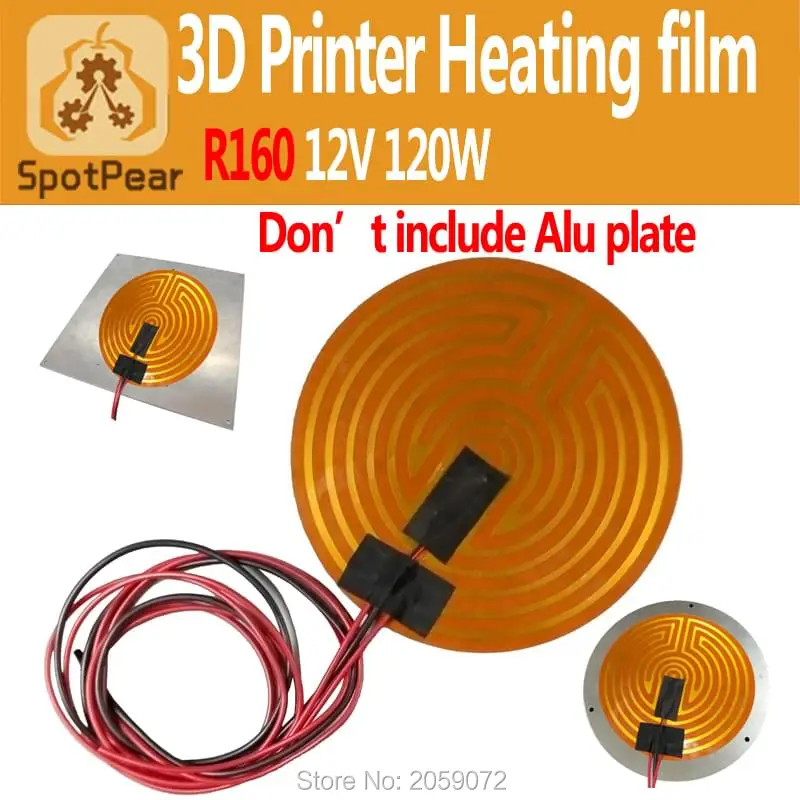

3D принтер нагревательная пленка для MK2a/MK2b Prusa/Mendel/Delta Heatbed/Heatbed|film 3d|film heatingfilm printer |

3D принтер нагревательная пленка для MK2a/MK2b Prusa/Mendel/Delta Heatbed/Heatbed|film 3d|film heatingfilm printer |

679,25 руб.

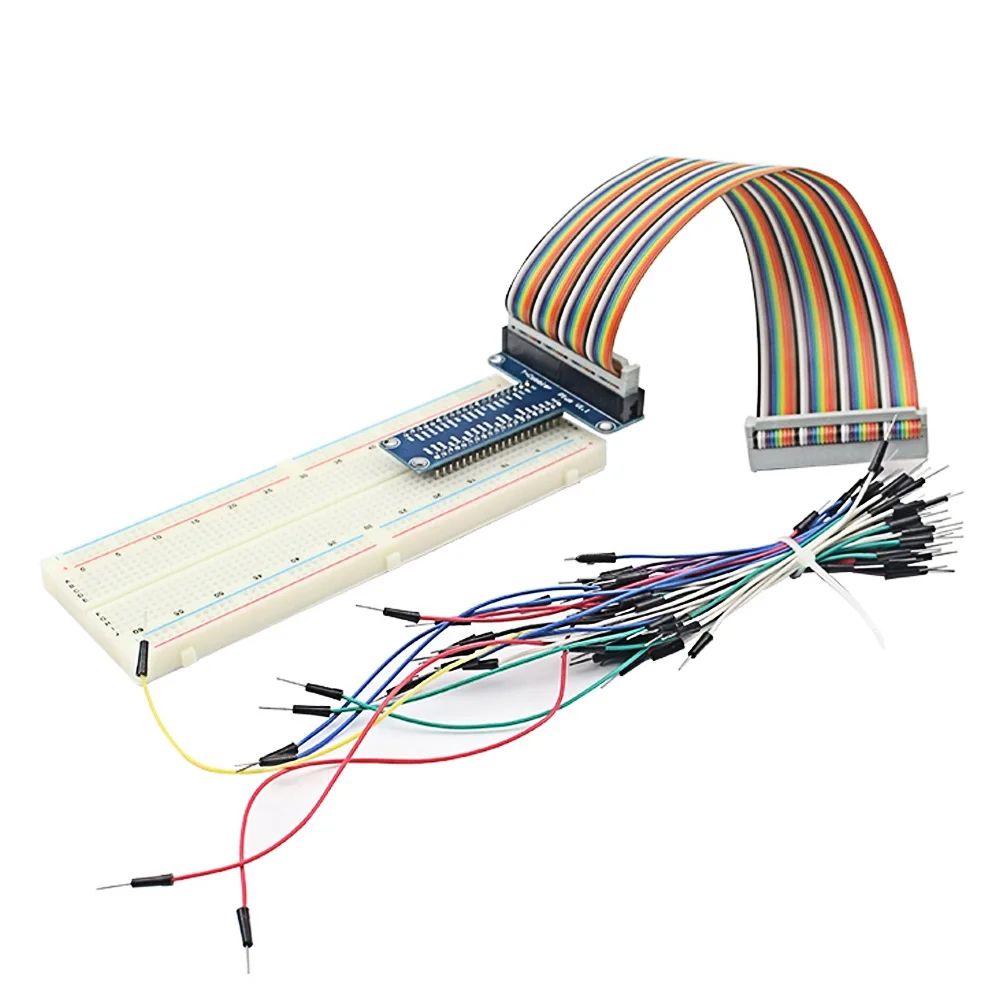

Удлинительная плата GPIO макетная для Raspberry Pi 2 3 Model B 65 шт. 40 контактный плоский

Удлинительная плата GPIO макетная для Raspberry Pi 2 3 Model B 65 шт. 40 контактный плоский

446,13 руб.
AlphaBot2 робот строительный Набор для BBC micro: bit (без bit)|Демонстрационные стенды| |

AlphaBot2 робот строительный Набор для BBC micro: bit (без bit)|Демонстрационные стенды| |

6 181,05 руб.
Модель Raspberry Pi 3 A + с большинством улучшений как 3B меньшим форм коэффициентом и

Модель Raspberry Pi 3 A + с большинством улучшений как 3B меньшим форм коэффициентом и

2 755,00 руб.
3 5 дюймовый Модуль UART для электронной бумаги 4 3x800 последовательный интерфейс

3 5 дюймовый Модуль UART для электронной бумаги 4 3x800 последовательный интерфейс

3 806,65 руб.
USB бластер + altera fpga доска комплект Совет по развитию EP4CE6E22C8N cyclone

USB бластер + altera fpga доска комплект Совет по развитию EP4CE6E22C8N cyclone

2 003,50 руб.
Плата Geeetech ATmega32U4 LilyPad USB для Arduino макетная плата микроконтроллера USB| |

Плата Geeetech ATmega32U4 LilyPad USB для Arduino макетная плата микроконтроллера USB| |

990,58 руб.
BIHUADE Store

BIHUADE Store

Магазина BIHUADE Store работает с 21.07.2012. его рейтинг составлет 92.6 баллов из 100. В избранное добавили 5895 покупателя. Средний рейтинг торваров продавца 4.7 в продаже представленно 2279 наименований товаров, успешно доставлено 25238 заказов. 1513 покупателей оставили отзывы о продавце.

Характеристики

XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S500E оценочный комплект + XCF04S

История изменения цены

*Текущая стоимость 3 052,91 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"

Месяц Минимальная цена Макс. стоимость Цена
Apr-03-2026 3632.27 руб. 3814.46 руб. 3723 руб.
Mar-03-2026 3601.36 руб. 3781.22 руб. 3691 руб.
Feb-03-2026 3021.0 руб. 3172.92 руб. 3096.5 руб.
Jan-03-2026 3540.40 руб. 3717.57 руб. 3628.5 руб.
Dec-03-2025 3083.13 руб. 3237.30 руб. 3160 руб.
Nov-03-2025 3479.6 руб. 3653.94 руб. 3566 руб.
Oct-03-2025 3449.76 руб. 3621.19 руб. 3535 руб.
Sep-03-2025 3418.6 руб. 3589.85 руб. 3503.5 руб.
Aug-03-2025 3388.8 руб. 3557.73 руб. 3472.5 руб.

Описание товара

XILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S500E оценочный комплект + XCF04SXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S500E оценочный комплект + XCF04SXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S500E оценочный комплект + XCF04SXILINX FPGA основная плата для разработки Xilinx Spartan 3E XC3S500E оценочный комплект + XCF04S



XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S500E оценочный комплект + XCF04S поддержка вспышки JTAG = Core3S500E

FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S500E на борту

Обзор

Core3S500E-это основная плата FPGA, которая оснащена устройством XC3S500E на борту, поддерживает дальнейшее расширение.

  • Бортовой 1 шт. XCF04S
  • Интегрированная Базовая схема FPGA, такая как часы
  • Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода
  • Все порты ввода/вывода доступны на контактных заголовках
  • Бортовой JTAG отладка/программирование интерфейс
  • 2,0 мм шаговый шаг, подходит для подключения к вашей системе приложений

Что на борту

XC3S500E core board on board resource

  1. XC3S500E:Устройство XILINX Spartan-3E FPGA с функциями:
    • Рабочая частота:50 МГц
    • Рабочее напряжение:1,15 в ~ 3,3 В
    • Посылка:QFP208
    • I/Os:116
    • LEs:500K
    • RAM:360кб
    • DCMs: 4
    • Отладка/программирование:Поддержка jtag
  2. AMS1117-3.3,3,3 В регулятор напряжения
  3. AMS1117-2.5,Регулятор напряжения 2,5 В
  4. AMS1117-1.2,Регулятор напряжения 1,2 В
  5. XCF04S,Встроенная последовательная флэш-память, для хранения кода
  6. Индикатор питания
  7. Светодиоды
  8. Индикатор инициализации FPGA
  9. Кнопка сброса
  10. Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания
  11. 50 м активный кристаллический осциллятор
  12. Интерфейс JTAG:Для отладки/программирования
  13. Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения

Фотографии

Примечание:
Core3S500E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

Интерфейс отладки/программирования

Основная плата Core3S500E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG header pinout

Ресурсы для развития



  • Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8)
  • Демонстрационный код (Verilog, VHDL)
  • Схема (PDF)
  • FPGA разработка документов
  • Вики:Www.wav eshare.com/wiki/Core3S500E

Посылка содержит

  1. Основная плата Core3S500E x 1
