C8051F серия C8051F320 8051 оценочная плата комплект + DVK501 системные инструменты = EX F320
История изменения цены
*Текущая стоимость 4 674,05 уже могла изменится. Что бы узнать актуальную цену и проверить наличие товара, нажмите "Добавить в корзину"
| Месяц | Минимальная цена | Макс. стоимость | Цена |
|---|---|---|---|
| Apr-03-2026 | 5562.6 руб. | 5840.88 руб. | 5701 руб. |
| Mar-03-2026 | 5515.40 руб. | 5791.2 руб. | 5653 руб. |
| Feb-03-2026 | 4627.21 руб. | 4858.13 руб. | 4742.5 руб. |
| Jan-03-2026 | 5422.83 руб. | 5693.41 руб. | 5557.5 руб. |
| Dec-03-2025 | 4721.63 руб. | 4957.82 руб. | 4839 руб. |
| Nov-03-2025 | 5328.65 руб. | 5594.52 руб. | 5461 руб. |
| Oct-03-2025 | 5282.16 руб. | 5546.84 руб. | 5414 руб. |
| Sep-03-2025 | 5235.32 руб. | 5497.40 руб. | 5366 руб. |
| Aug-03-2025 | 5188.38 руб. | 5447.33 руб. | 5317.5 руб. |
Описание товара
C8051F серия C8051F320 8051 оценочная плата комплект + DVK501 системные инструменты = EX-F320 премиум бесплатная доставка
Полный стартовый комплект и система разработки для микроконтроллера C8051F320
Обзор
Полный стартовый комплект и система разработки дляC8051F320Микроконтроллер. Он предназначен для того, чтобы дать дизайнерам Быстрый старт разработке кода на устройстве.
Эта система разработки содержит основную схему развития сC8051F320Чип в упаковке LQFP32 и дополнительная плата расширения с различными периферийными устройствами.

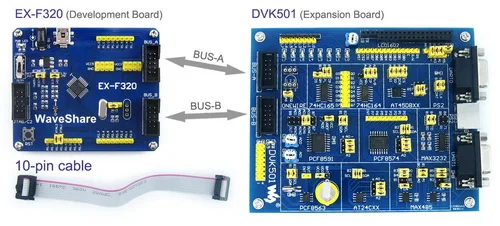

Заголовки BUS-A и BUS-B, расположенные на обеих досках, должны использоваться для подключения двух досок через10-контактный кабель, Которые поставляются с продуктом. Как показано на рисунке справа.
Что на борту

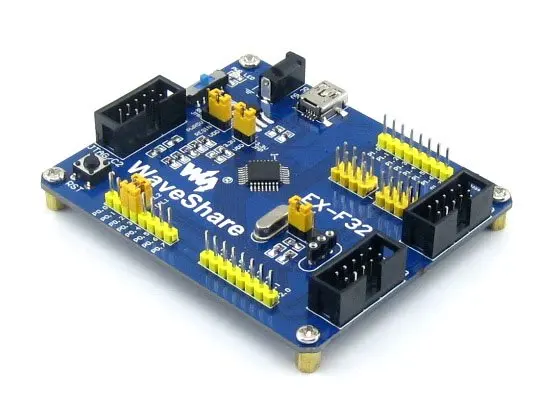

EX-F320
- Мощность
- Питание от мини-usb порта или 5В DC jack, настроено через бортовой переключатель
- Входные/выходные штыревые разъемы
- Запасной вход питания
- Удобно для обеспечения электропитания к другой плате/устройству при необходимости
- Встроенные чипы
- C8051F320 (LQFP32), микроконтроллер C8051F
- AMS1117-3.3, бортовой регулятор
- Интерфейсы
- Интерфейс JTAG/C2 для программирования/отладки
- Мини USB интерфейс
- BUS-A и BUS-B, для подключения к расширительной плате DVK501, легкость изучения/разработки различных периферийных устройств
- Интерфейс от человека до машины
- Кнопка сброса, используется для сброса системы
- Светодиодный индикатор питания
- Другие особенности
- Внешний Кристалл настраиваемый
- Есть перемычка для выбора на доске 12 м кристалла или пользовательских кристаллов, установленных через гнездо
- Перемычка для настройки MCU pins как осцилляторные входы или обычные I/O pins
- Все контакты MCU I/O доступны на Расширительных соединителях для дальнейшего расширения
- Все контакты четко обозначены на печатной плате. Эти отметки предоставляют основную информацию на штифтах
- Внешний Кристалл настраиваемый

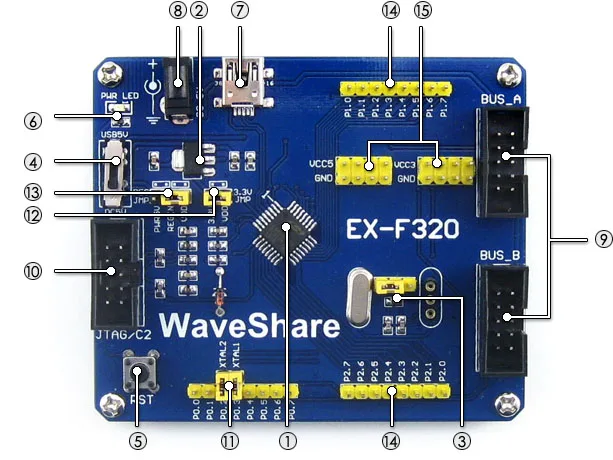

- Микроконтроллер
- C8051F320
- LQFP32 упаковка
- Бортовой регулятор
- AMS1117-3.3
- Конфигурация внешнего кристалла
- Бортовой 12 м кристалл на левой стороне
- Изготовленная на заказ Хрустальная розетка с правой стороны
- Выбранный через джемпер
- Переключатель ввода питания
- USB или 5 в постоянного тока
- Сброс
- Индикатор питания
- Мини USB интерфейс
- 5 V DC jack
- Порты расширения периферийных устройств
- Для подключения к DVK501
- Приведено определение заголовка
- Легко разрабатывать различные периферийные устройства
- 10-контактный интерфейс JTAG/C2
- Стандартный интерфейс C2
- Внешний Кристалл включить перемычку
- Короткий Джемпер для использования с внешними кристаллами
- Откройте перемычку, чтобы установить контакты как обычные контакты ввода/вывода
- Джемпер 3,3 VJMP
- Откройте перемычку при включении REG0
- Короткий Джемпер при отключении REG0
- Джемпер REGJMP
- Короткий PWR5V и REGIN при включении REG0
- Короткий REGIN & VDD при отключении REG0
- Штыревые разъемы, подключенные к MCU I/O pins
- Четко обозначено на печатной плате
- Легкий для тестирования и дальнейшего расширения
- Вход/Выход мощности
- 5 В/3,3 В
- Вход питания (запасной)
- Выходная мощность

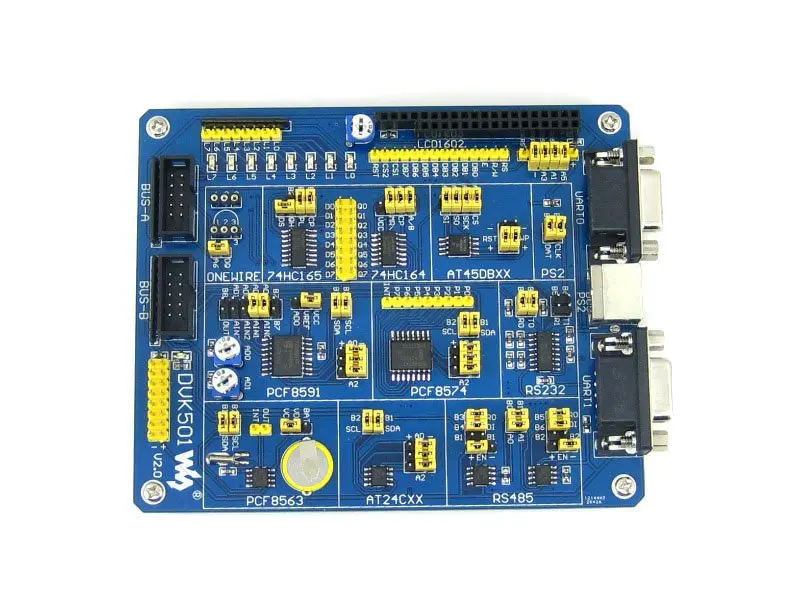

DVK501
| Устройство на борту | Описание | Интерфейс |
|---|---|---|
| AT24CXX | 2-проводной серийный EEPROM сохраняет данные после отключения питания | I2C |
| PCF8563 | Часы/календарь в реальном времени, низкий Резервный ток от батареи | I2C |
| PCF8591 | 8-битный Преобразователь A/D и D/A, четыре канала преобразования AD, один канал преобразования DA | I2C |
| PCF8574 | Дистанционный 8-битный расширитель ввода/вывода | I2C |
| DS18B20 | Термометр, программируемое разрешение 1-провод для цифрового термометра, измеряет температуру от-55 °C до + 125 °C | 1 провод |
| DS2401 | Силиконовый серийный номер, недорогой электронный регистрационный номер, который обеспечивает абсолютно уникальную идентичность | 1 провод |
| AT45DBXX | Последовательный интерфейс последовательного доступа флэш-памяти идеально подходит для более высокой плотности памяти требования | SPI |
| 74HC164 | 8-битный серийный, параллельный регистр сдвига, для снижения стоимости IO | SART |
| 74HC165 | 8-битный параллельный, серийный регистр переключения передач, для снижения стоимости IO | SART |
| MAX3232 | 3,0 В до 5,5 В, трансиверы True RS-232, для общения с ПК | Серийный |
| MAX485 | RS-485 трансивер, для дальней связи | Серийный |
| PS/2 | Интерфейс PS/2, для подключения клавиатуры или мыши | 2 провода |
| Светодиод | 8-битный светодиодный индикатор состояния, также используется для отображения простых данных | 8 проводов |
| Коннектор с ЖК-дисплеем | Используется для подключения символьного ЖК-модуля, например LCD1602 | 7 проводов или 11 проводов |
| Графический ЖК-разъем | Используется для подключения графического ЖК-модуля, например LCD12864 | SPI или 12 проводов |
Примеры
Примеры, которые поставляются с этой системой разработки, покажут вам, как подключить микроконтроллер C8051F к другим периферийным компонентам или устройствам и как легко разработать ваш прототип устройства. На фотографиях ниже показано, как EX-F320 работает с DVK501 и результаты примеры.
Примечание:LCD12864 не входит в цену, пожалуйста, просмотрите наш магазин, чтобы купить его отдельно, если вам нужно. Нажмите на изображение, чтобы увеличить.
Эта плата поддерживает только 3,3 В LCD.

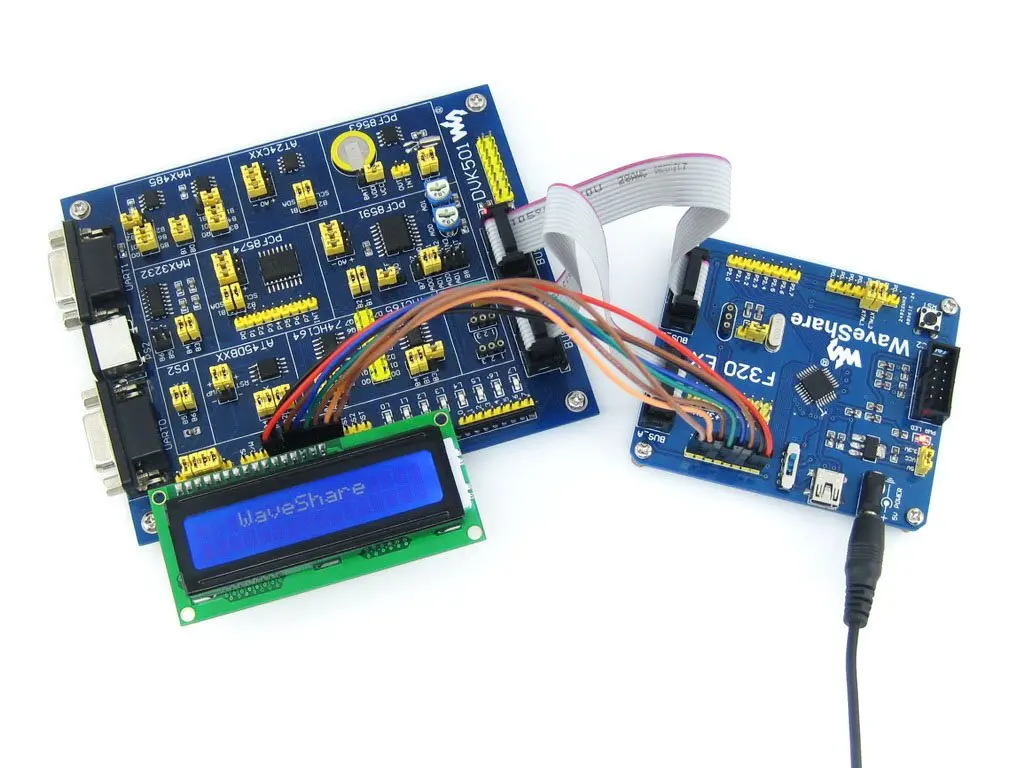

Отображение текста на ЖК-дисплее
Пример последовательной/параллельной связи с использованием 74HC164/74HC165
Запись и чтение данных от AT24CXX EEPROM через I2C интерфейс
Запись и чтение данных от AT45DBXX DATAFLASH через SPI интерфейс
Измерение температуры с помощью DS18B20 + и отображение результатов на ЖК-дисплее
Отправка и получение данных через интерфейс UART с помощью MAX3232

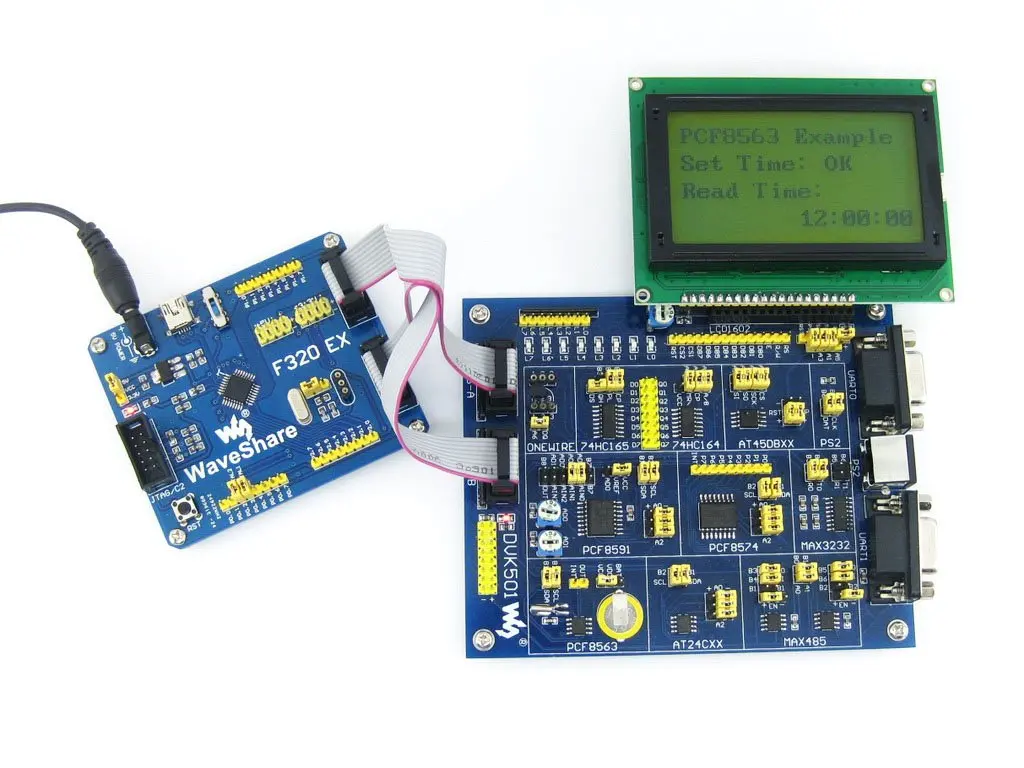

Дата и время чтения с часов PCF8563 в реальном времени
Пример расширения PCF8574 I/O
Преобразование A/D и отображение результатов преобразования на ЖК-дисплее
Отправка данных с клавиатуры PS/2

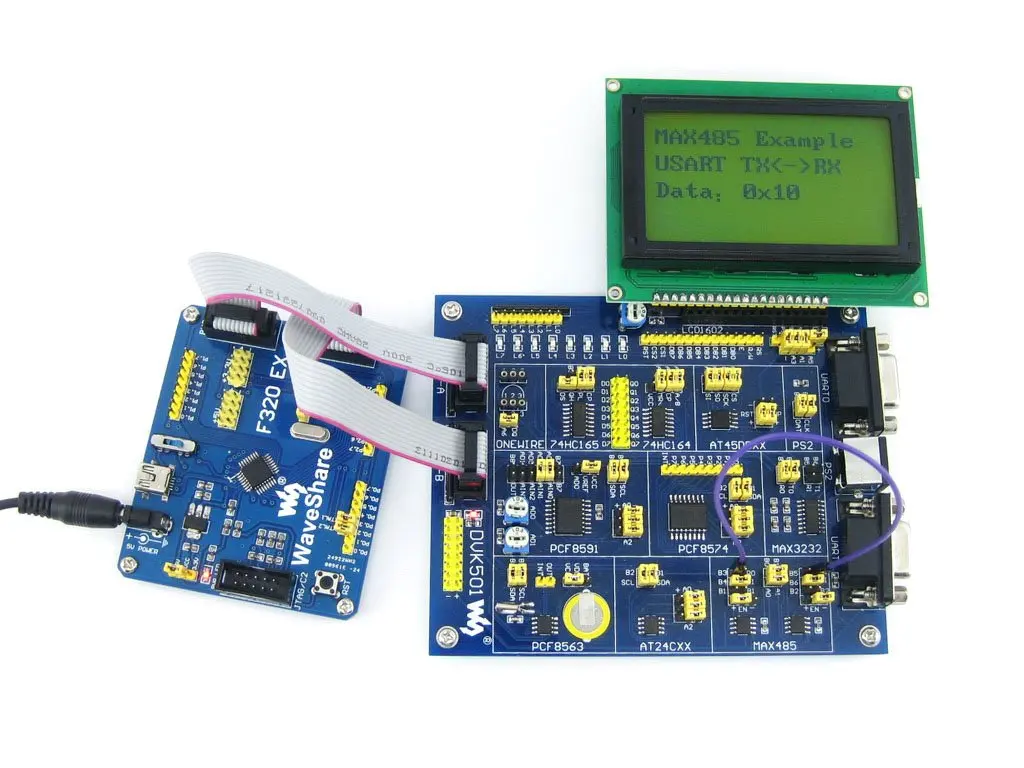

Отправка и получение данных через интерфейс UART с помощью MAX485
Идентификация номерного знака через 1-проводную шину с помощью DS2401
Ресурсы для развития
- Руководство пользователя CD
- CD с программным обеспечением, драйверами и примерами
- Схема схемы
- Примеры в C
- На основе силиката IDE и Keil
- Сопутствующее программное обеспечение
- Силос IDE
- Киль
- Спецификации чипов
В комплект входит
EX-F320 упаковка
- EX-F320
- Кабель USB type A to Mini-B
- Кабель питания USB
- 4-контактный провод x 2
- 2-контактный провод x 2
- Руководство пользователя CD
2
3
4
5
6
DVK501 упаковка
- DVK501
- DS18B20, DS2401
- Кабель питания USB (2-контактный разъем) x 2
- 10-контактный кабель x 2
- Набор аксессуаров
- Руководство пользователя CD
